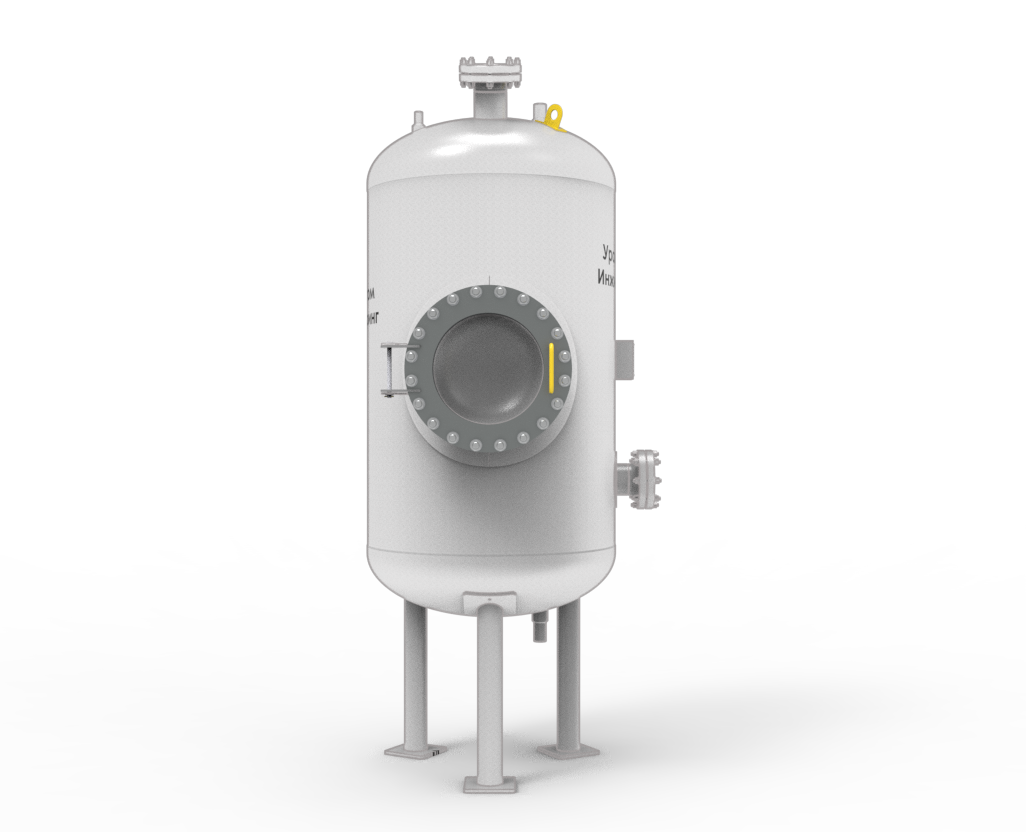

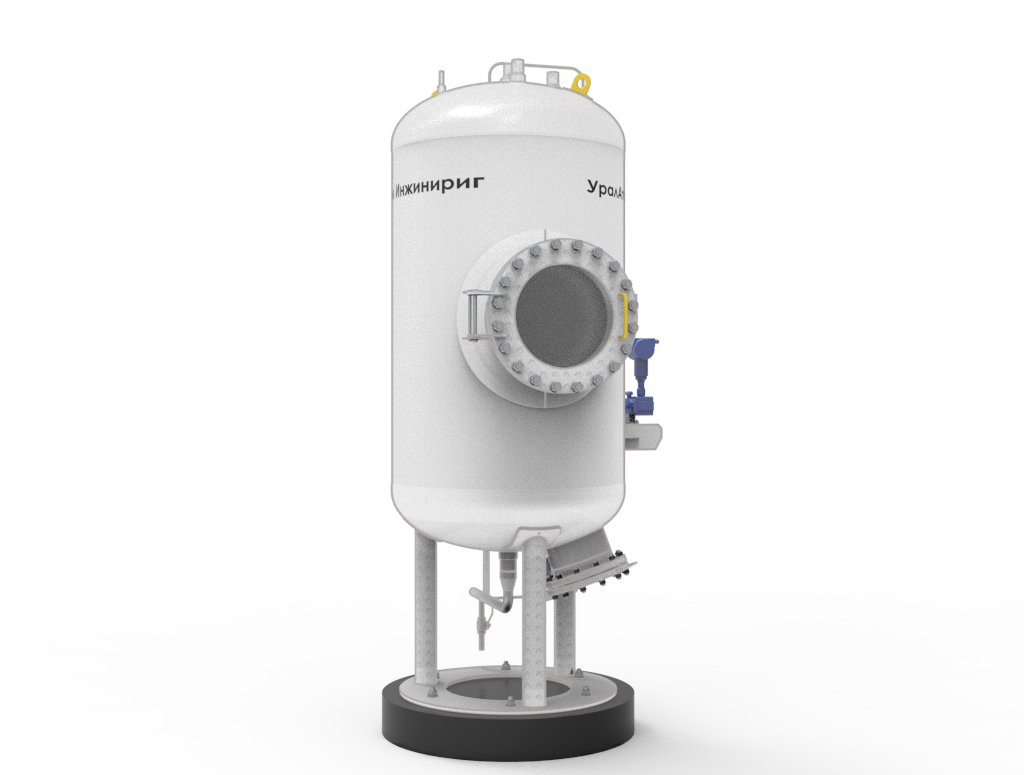

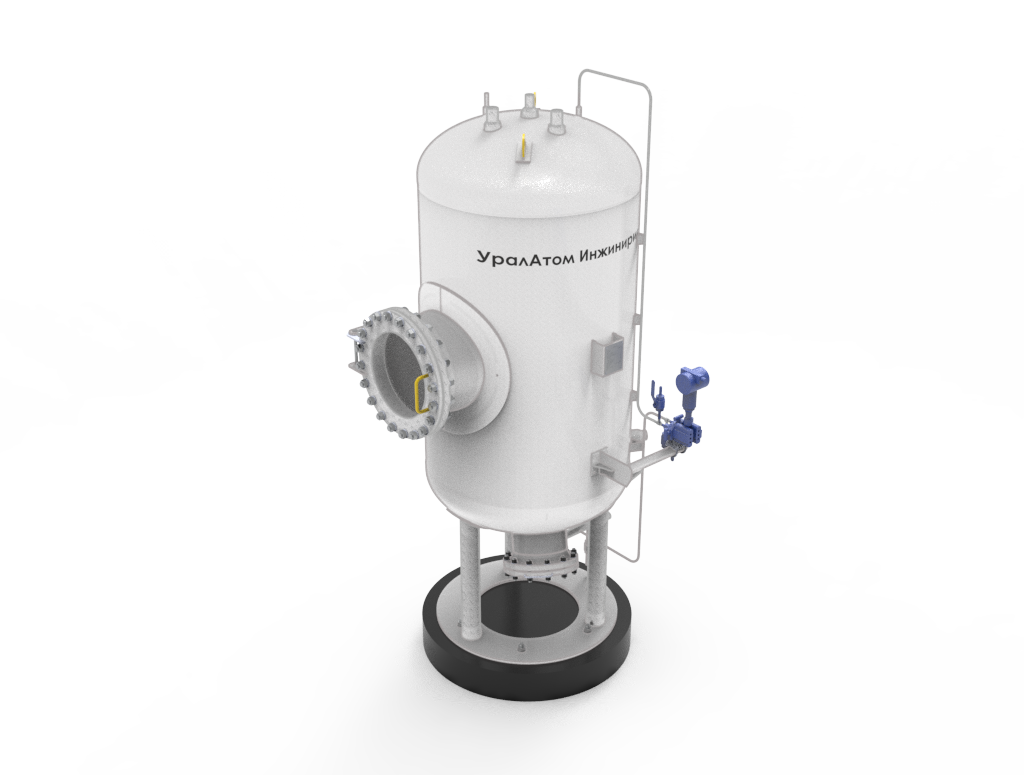

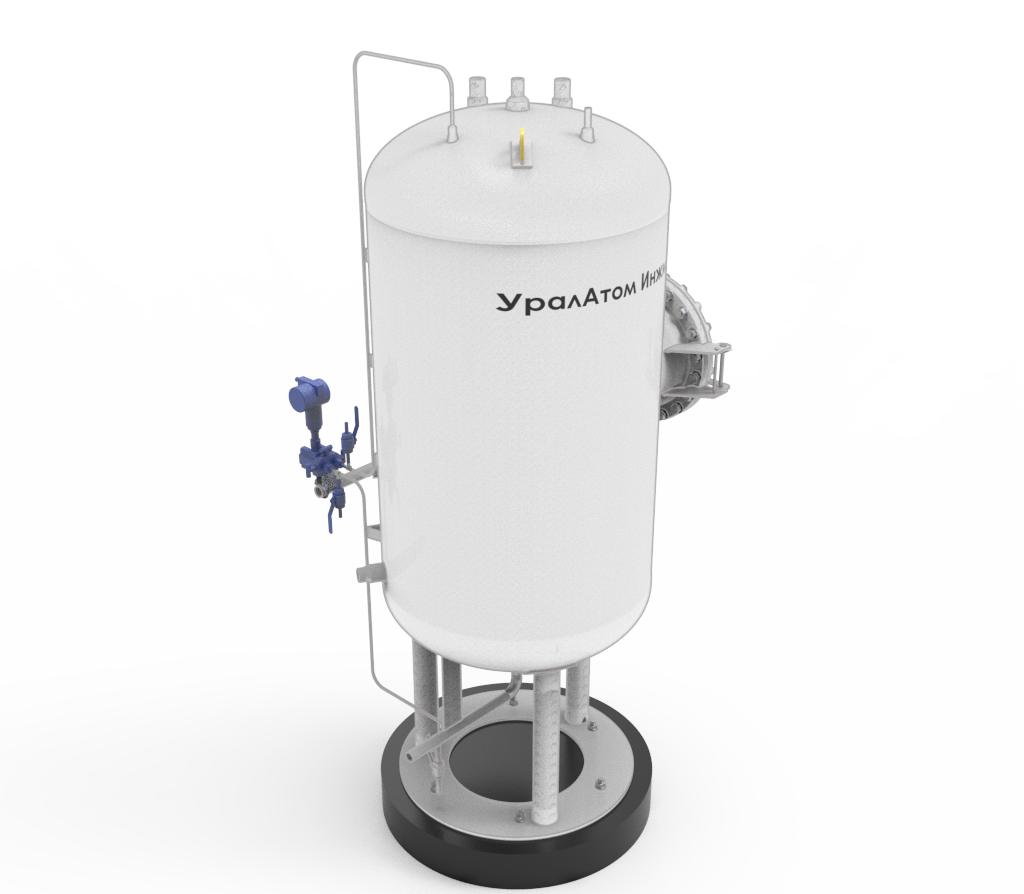

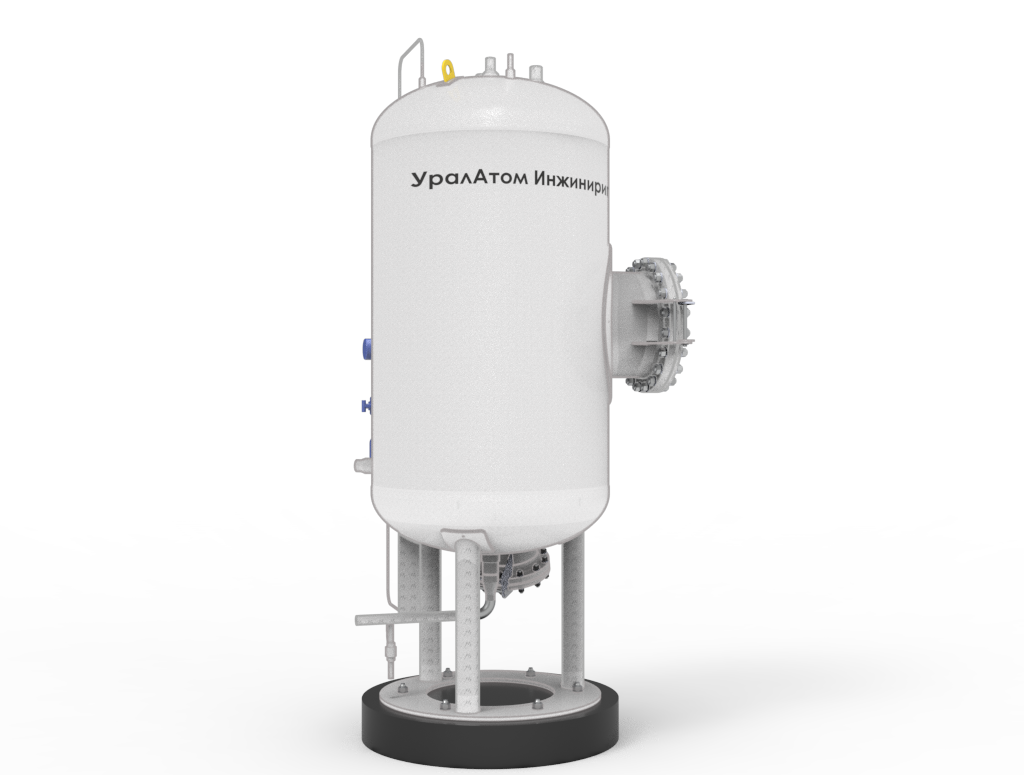

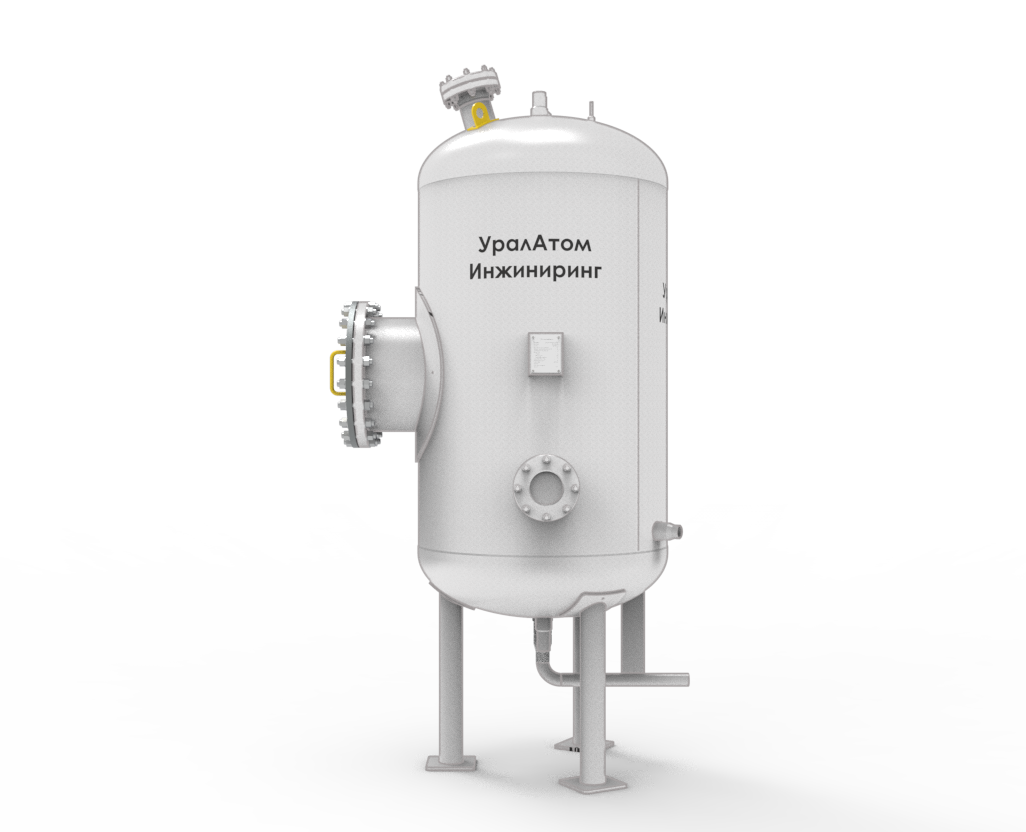

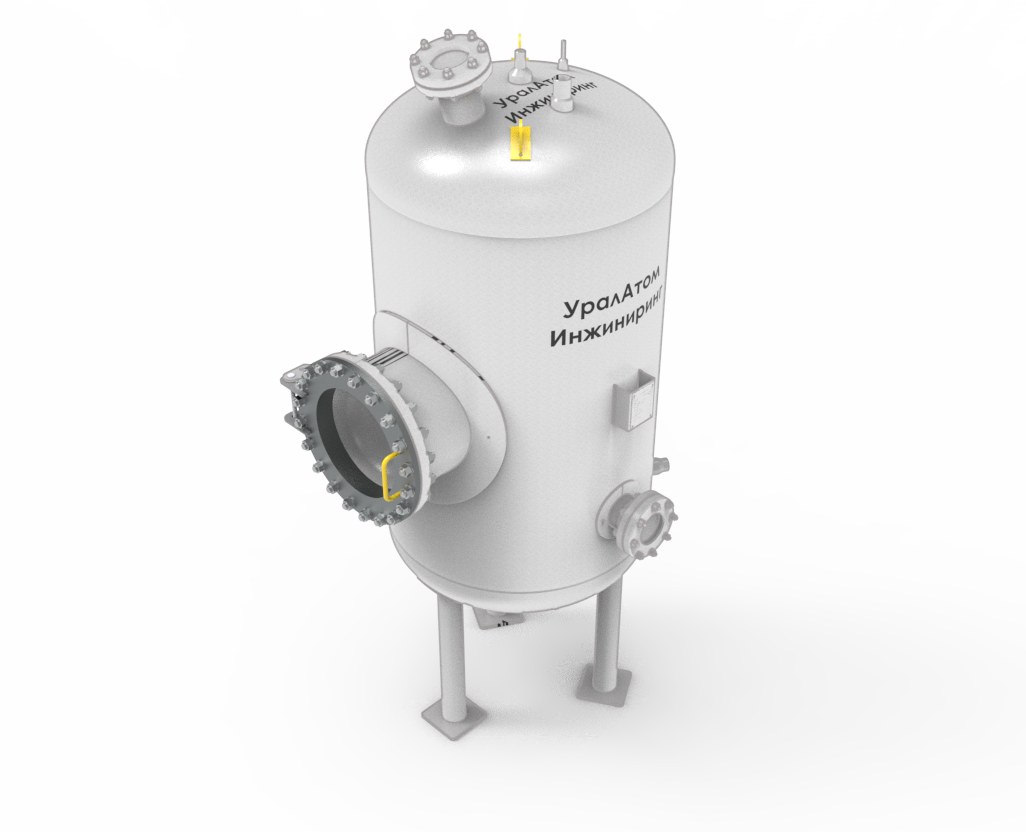

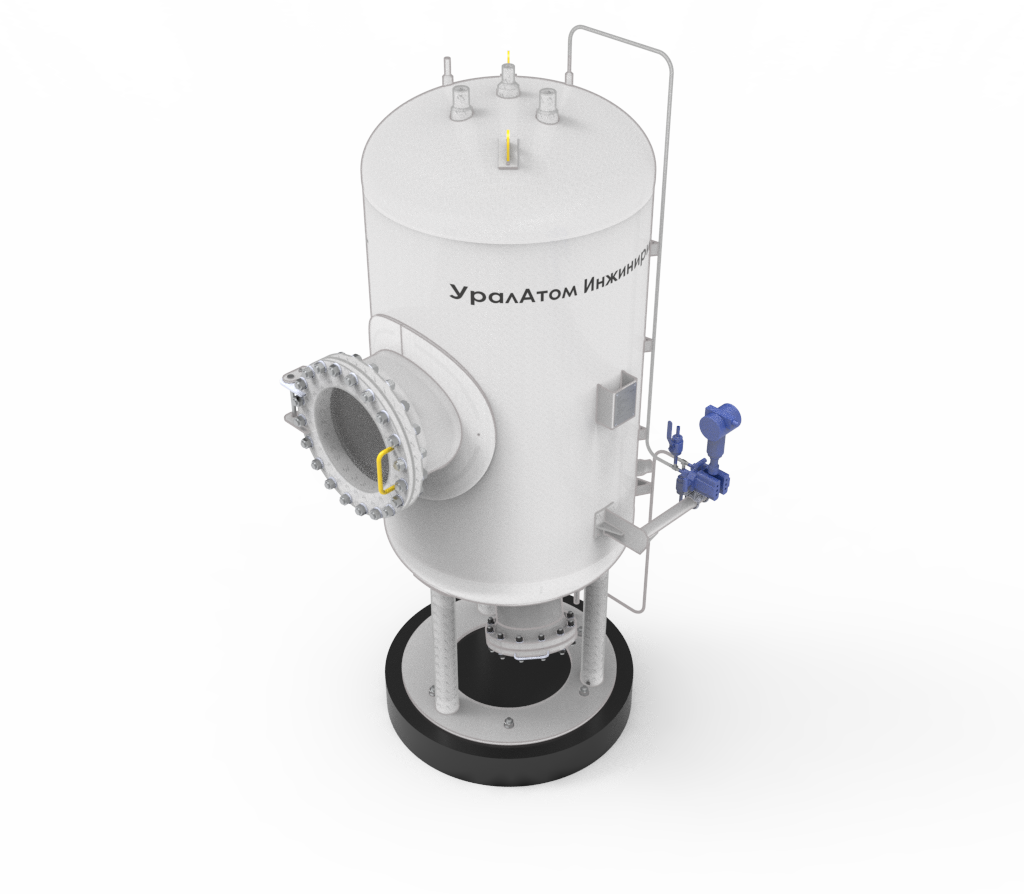

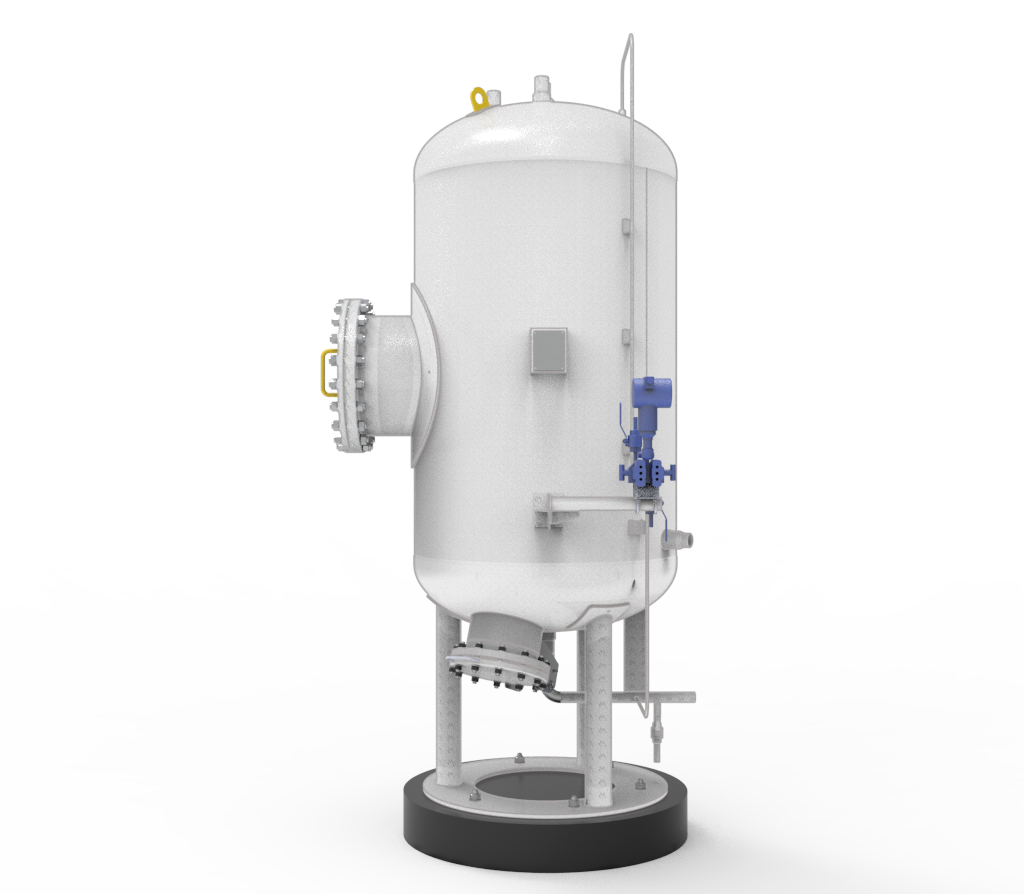

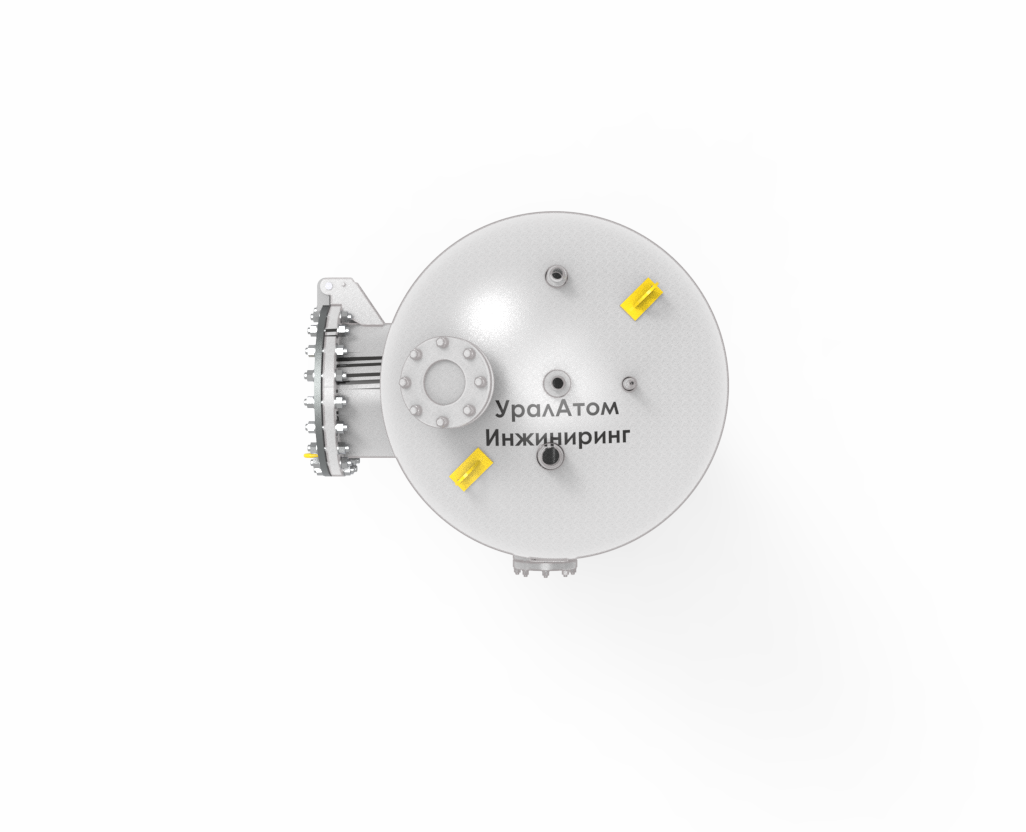

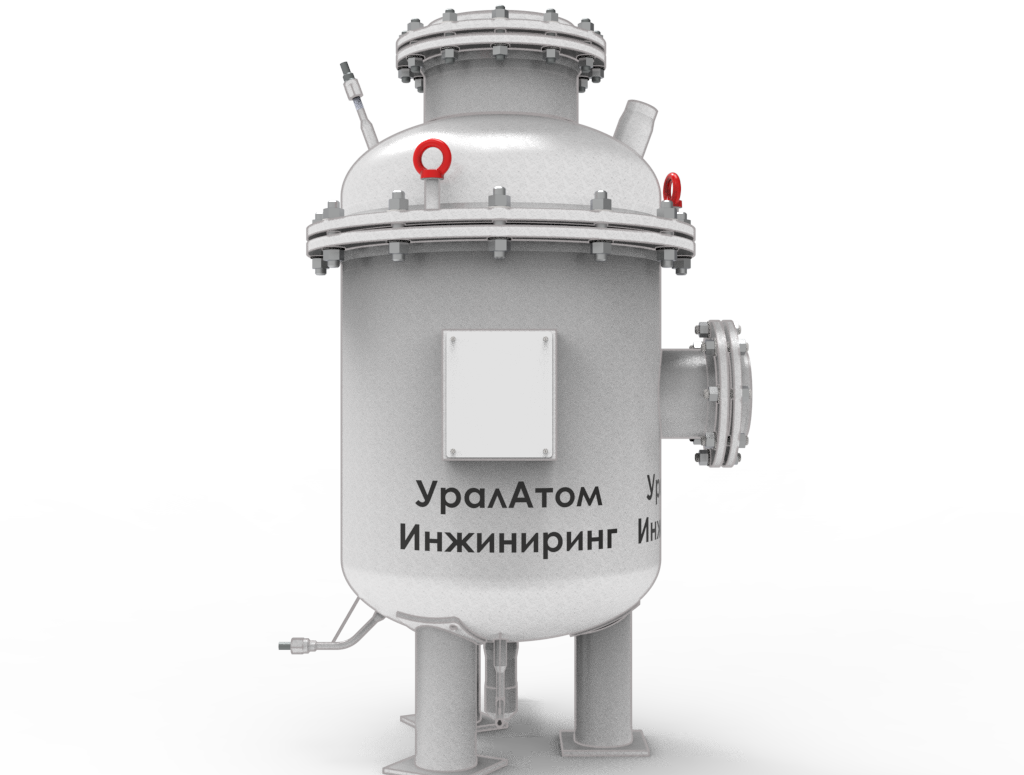

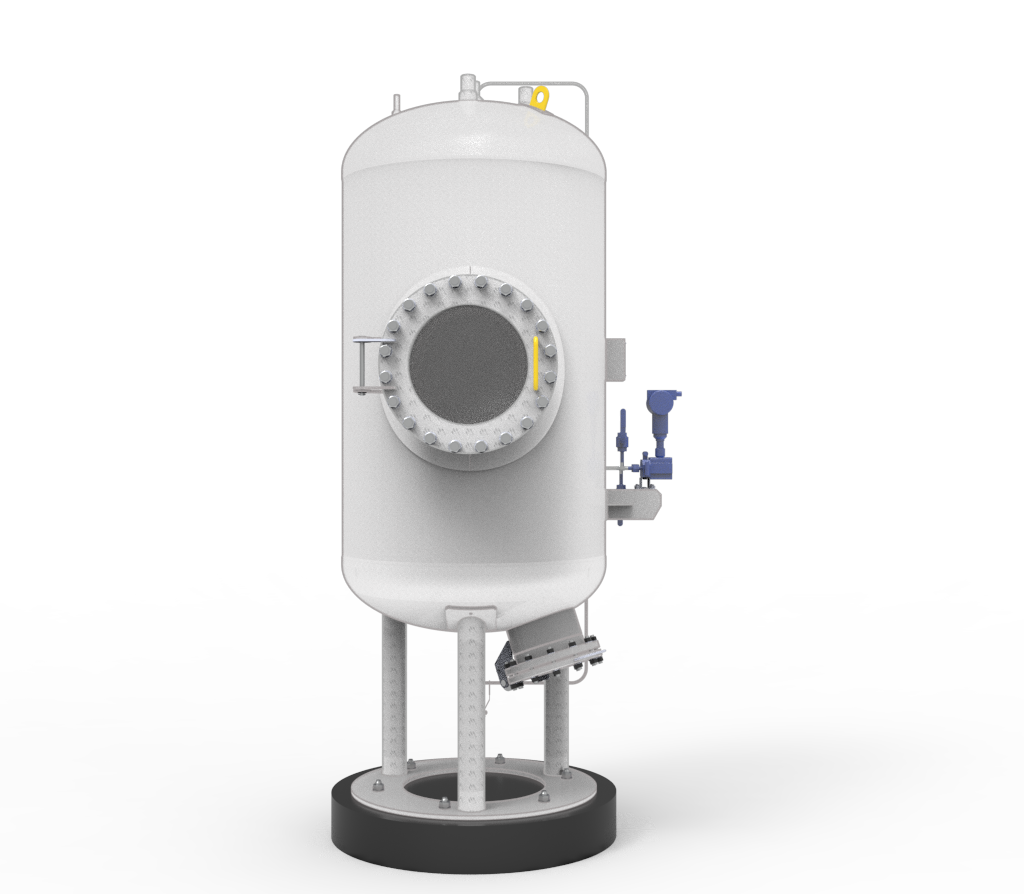

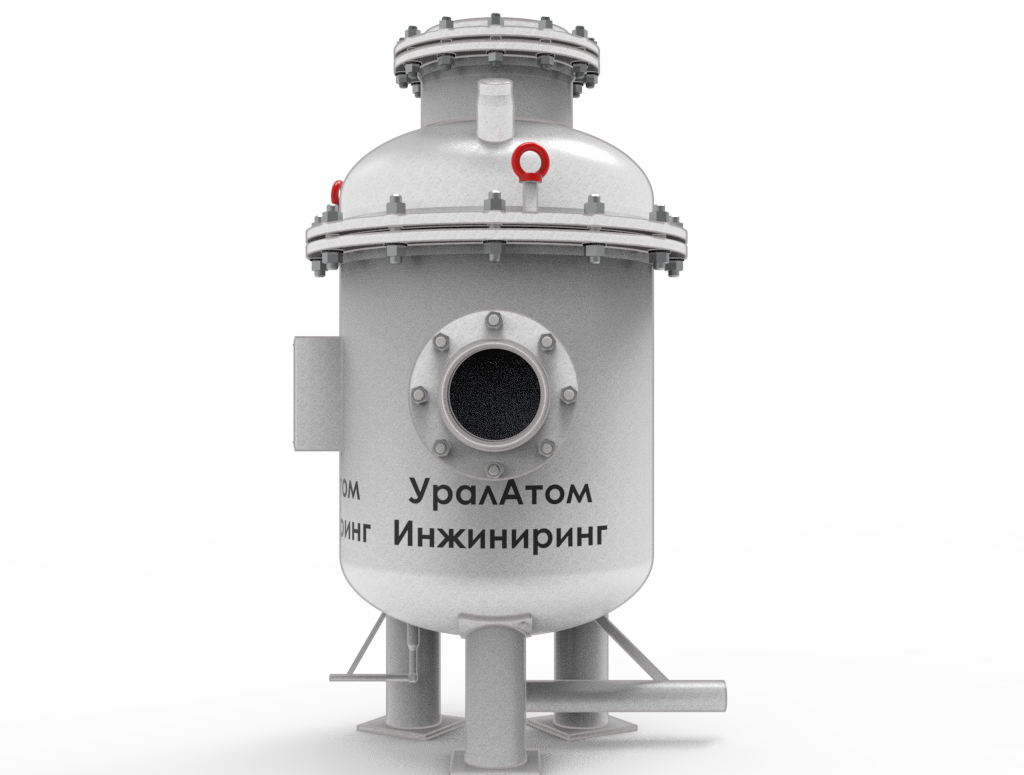

Фильтр (2023)
Предназначен для очистки конденсата от растворенных примесей.
Фильтр представляет собой вертикальный цилиндрический сосуд с эллиптическими днищами внутренним диаметром 1000 мм и толщиной стенки 10 мм.
Фильтр снабжён опорами, штуцерами подвода и отвода исходной рабочей среды, штуцером сдувки, штуцером опорожнения, резервным штуцером, штуцером под гидрозагрузку и пневмогидровыгрузку фильтрующего материала, и двумя люками.
Технические характеристики:
| Классификационное обозначениепо НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Давление:
расчетное, МПа рабочее, не более МПа гидроиспытаний, МПа | 1,0 0,32 1,4 | |
| Производительность, не более, м3/ч | 8,0 | |
| Температура:
рабочая, не более,°С расчетная, °С | 40 95 | |
| Рабочая среда | конденсат | |
| Размер щели, мм | 0,2 | |
| Основной конструкционный материал | сталь 08Х18Н10Т, 12Х18Н10Т | |
| Срок службы, не менее, лет | 30 | |
| Масса, не более, кг | 875 |
Фильтр
Фильтр
Фильтр
Фильтр

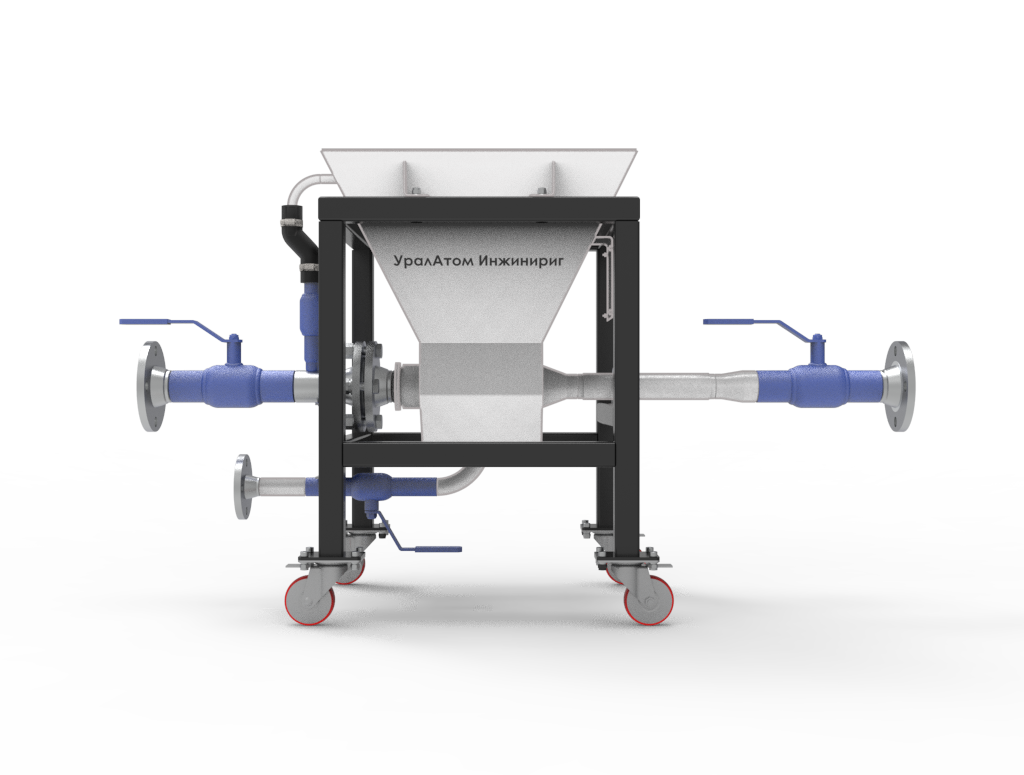

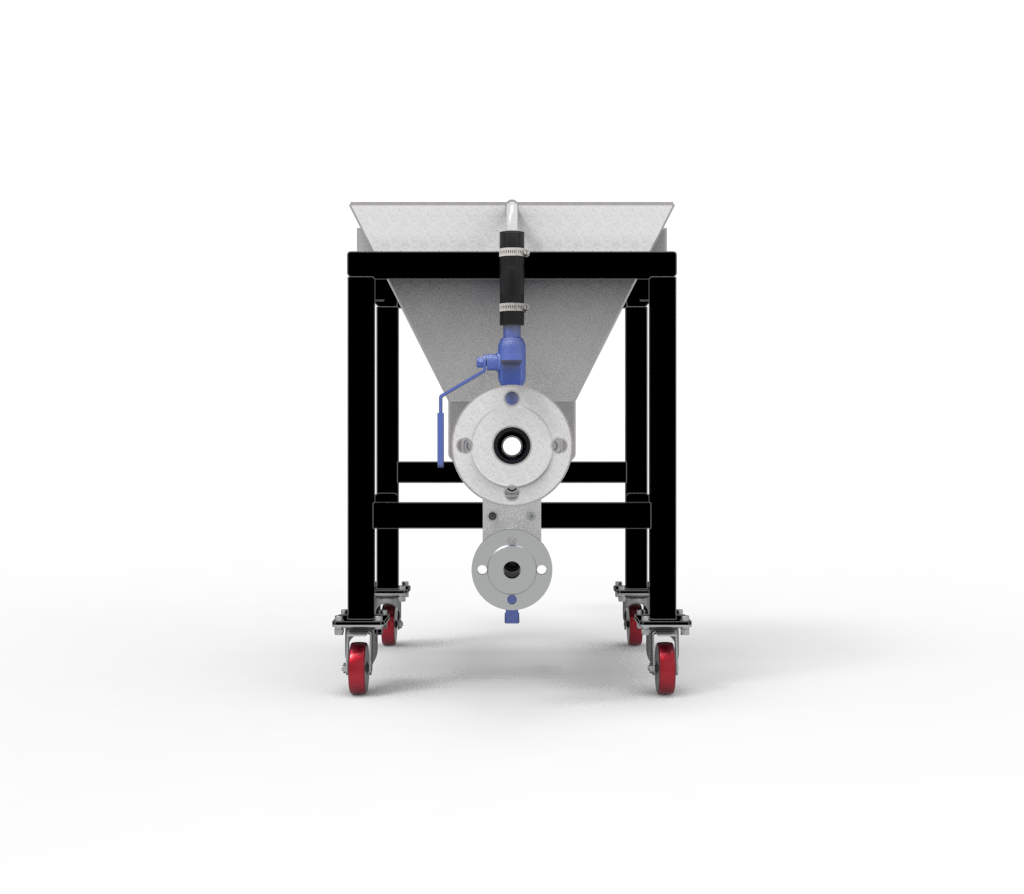

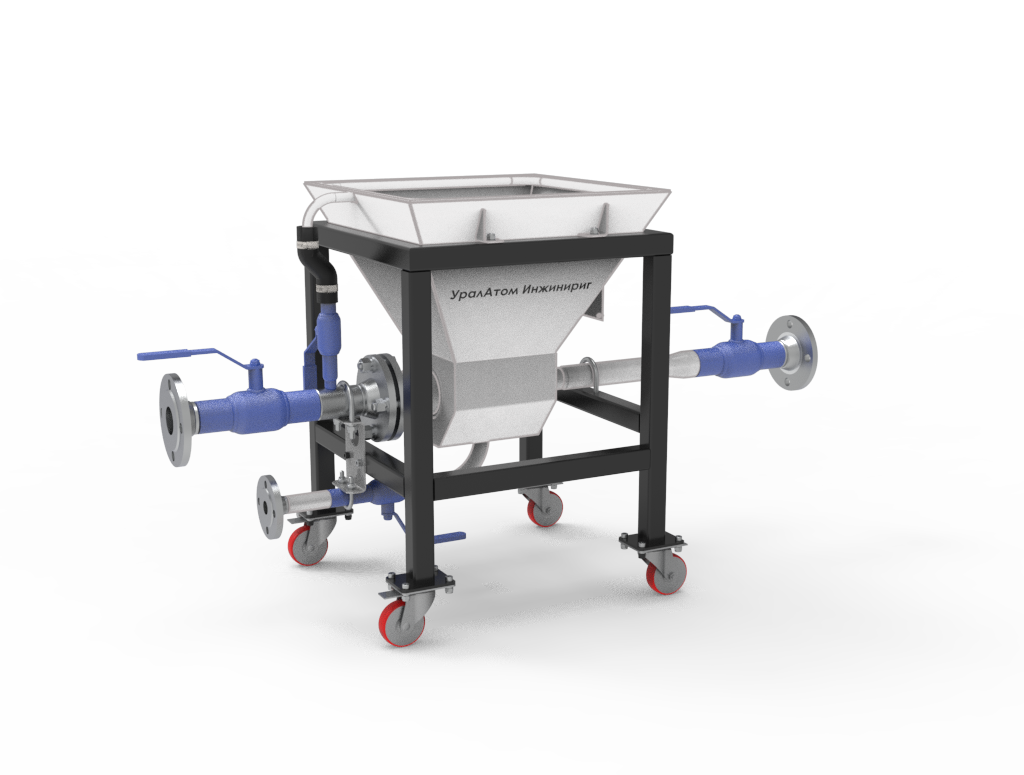

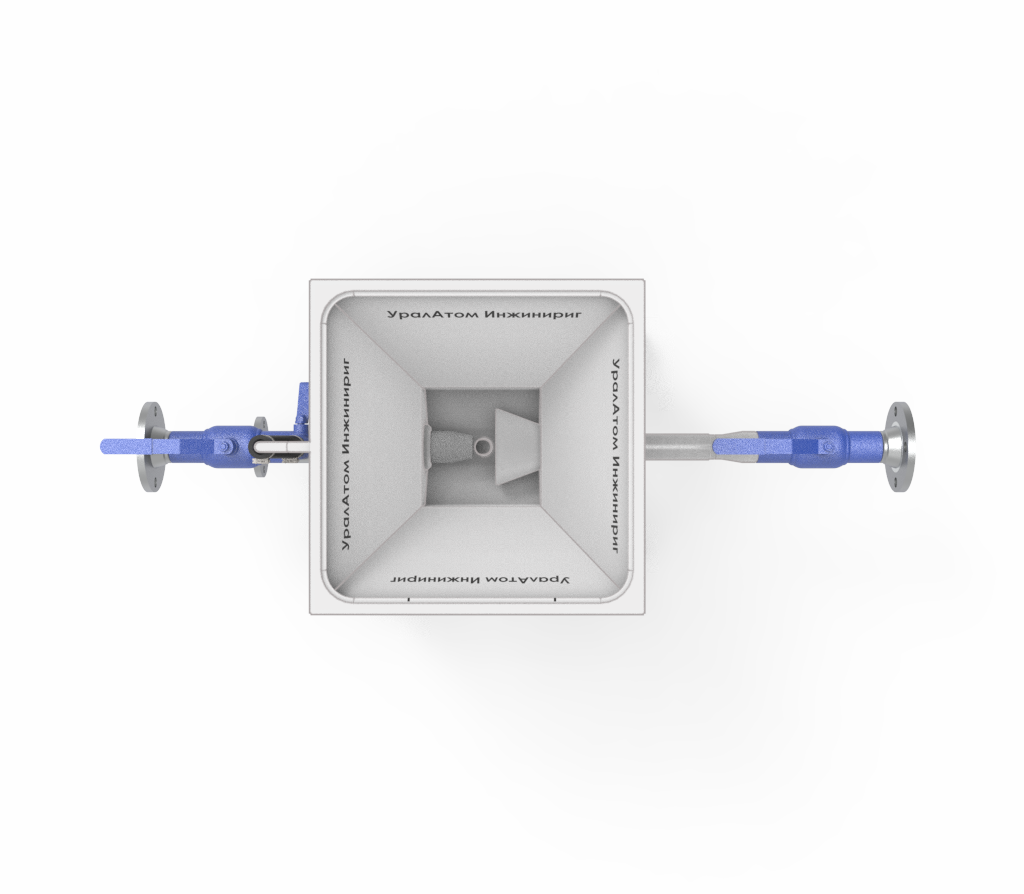

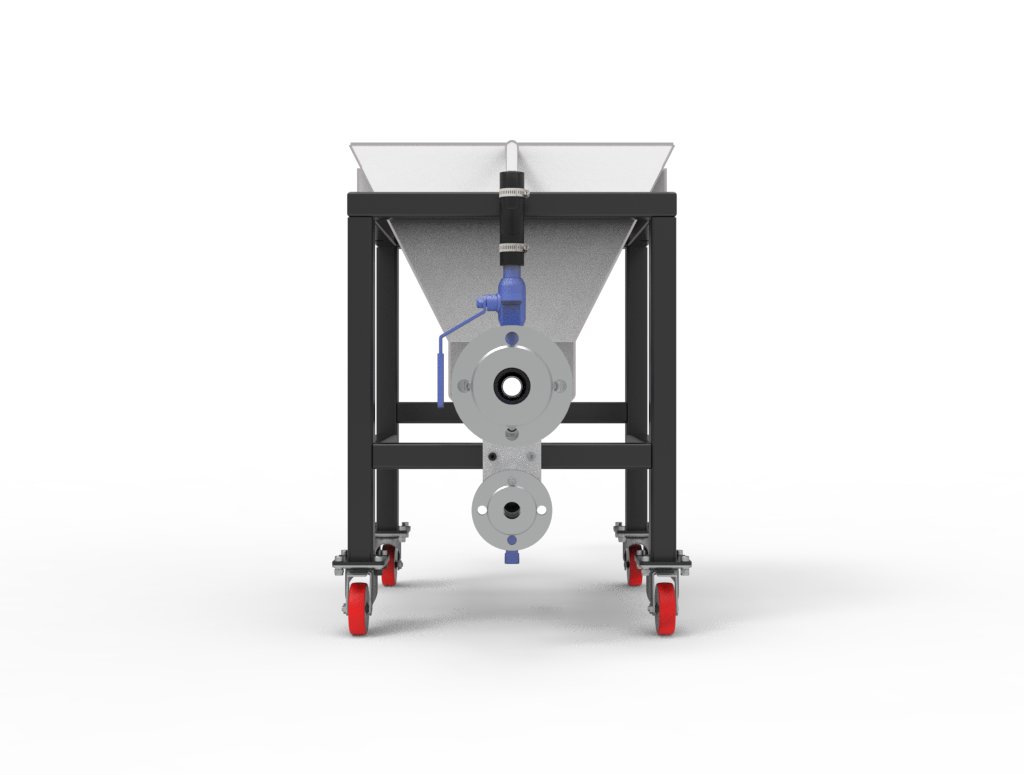

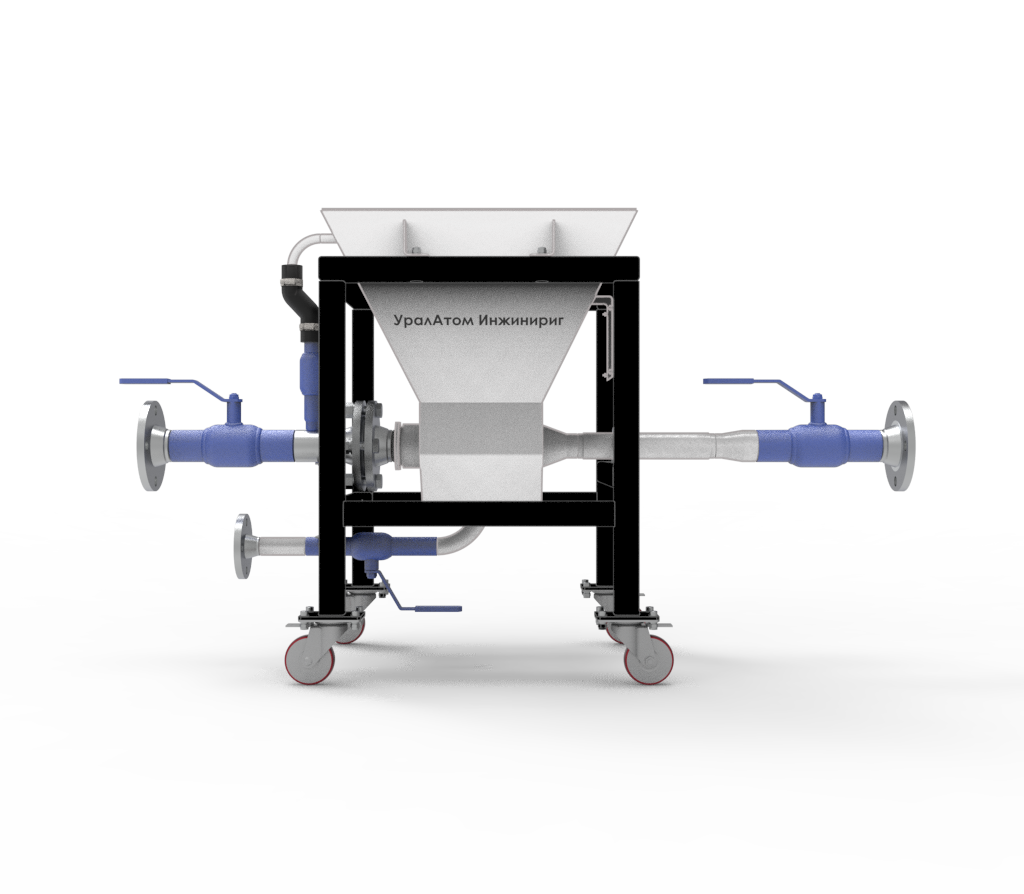

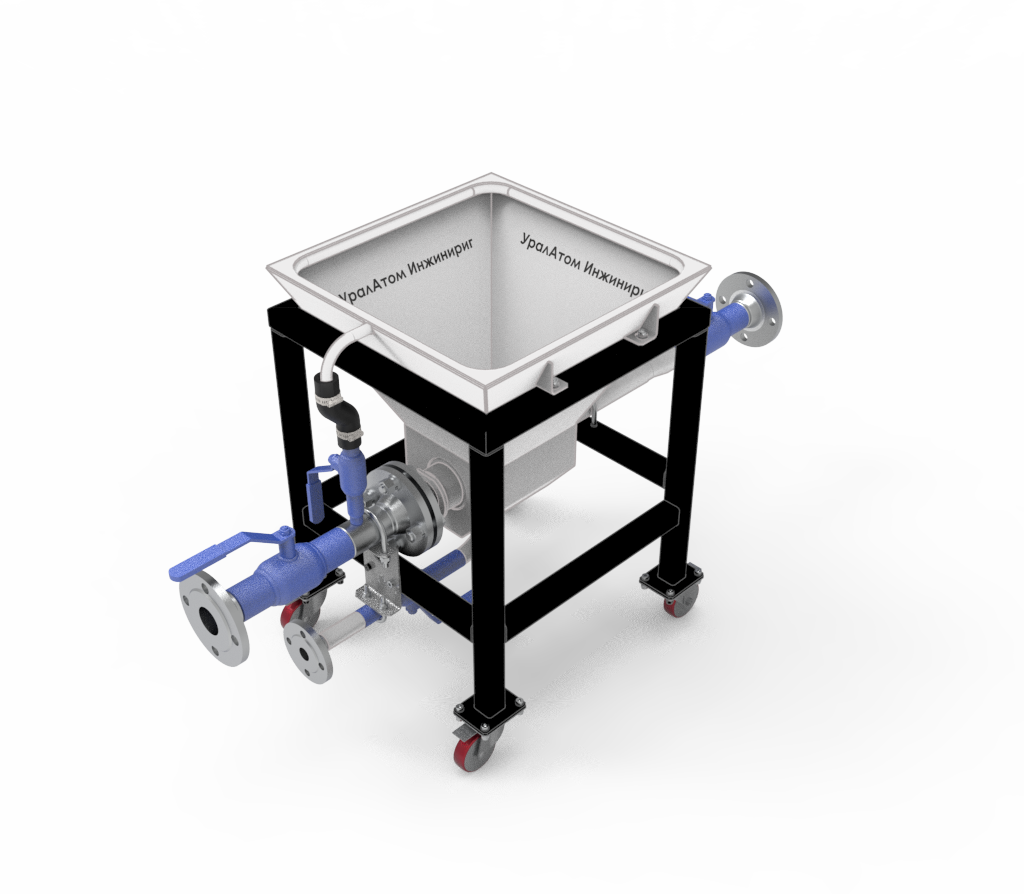

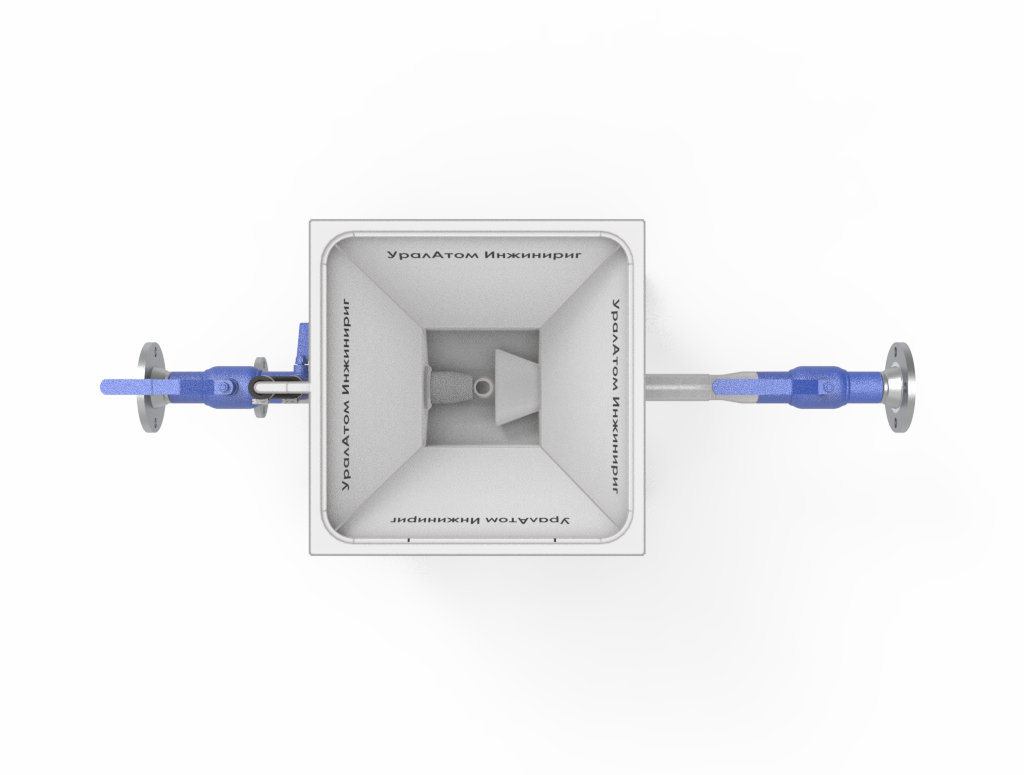

Устройство гидрозагрузки смолы (2023)
Предназначено для заполнения фильтра ионообменной смолой.
Через штуцер по гибкому трубопроводу в установку поступает вода. Постепенно в бункер засыпают смолу. Смола поступает равномерно, чтобы избежать разбрызгивания воды через бункер. Затем состав проходит через камеру смешения и выходит через штуцер в гибкий трубопровод. Состав под давлением воды в системе поднимается на высоту подачи смолы в фильтр.
После того как состав полностью заполнил фильтр, сначала в установку перестают подавать смолу, а после того, как кожух с приваренными к нему боковинами предварительно очистится от остатков смолы, прекращают подачу смолы. Одновременно с этим открывают кран на душирование и смывают остатки смолы со стенок бункера.
Остатки воды со смолой сливают через дренаж в канализацию.
Технические характеристики:
| Классификационное обозначениепо НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Давление чистого конденсата, МПа, не более | 1,0 | |
| Расход чистого конденсата, м3/ч | 6,3 | |
| Удельный расход смолы/чистый конденсат, кг/л | 0,1 | |
| Тип используемой смолы | катионит КУ-2-8 или аналог анионит АВ-18 или аналог | |
| Основной конструкционный материал | сталь 08Х18Н10Т, 12Х18Н10Т | |
| Срок службы, не менее, лет | 30 | |
| Масса, не более, кг | 60 |
Устройство гидрозагрузки смолы
Устройство гидрозагрузки смолы
Устройство гидрозагрузки смолы
Устройство гидрозагрузки смолы

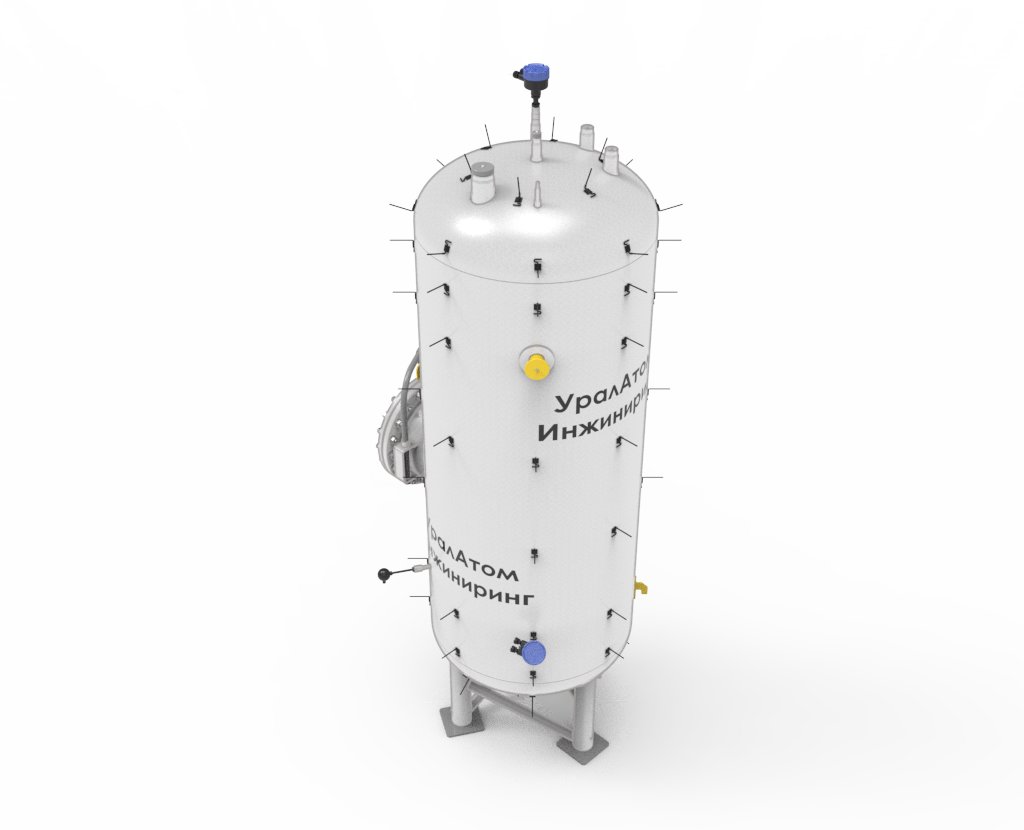

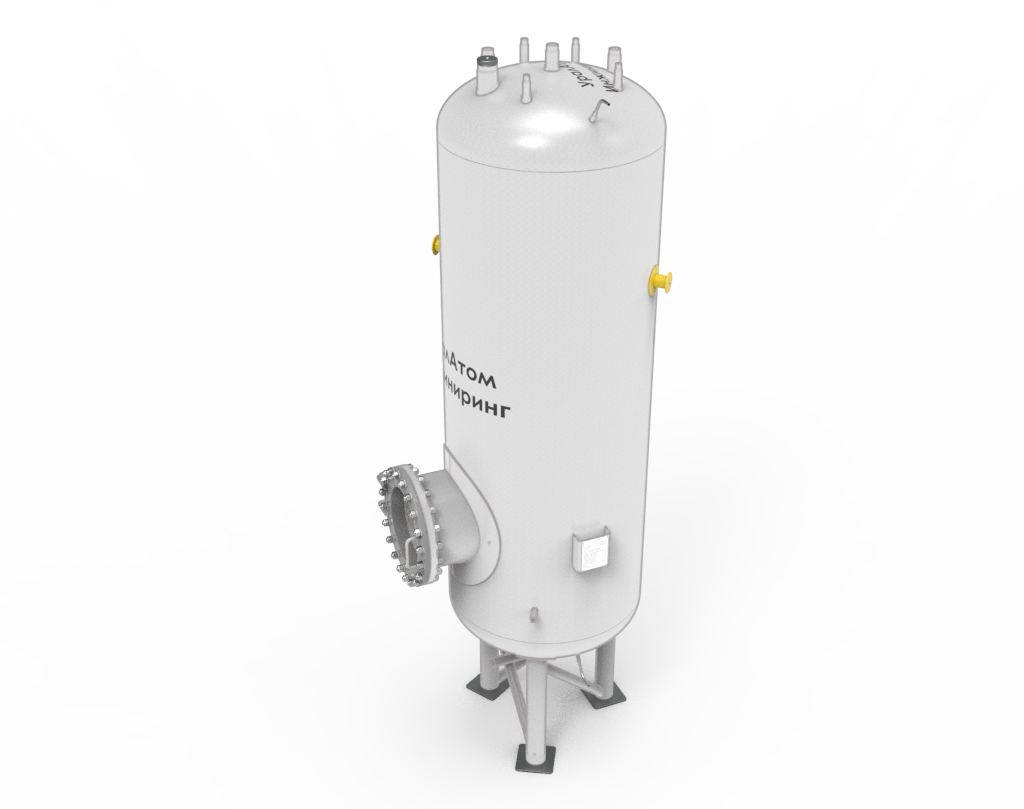

Емкость (2023)
Предназначена для накопления и хранения конденсата.
Технические характеристики:
| Классификационное обозначение по НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Давление: расчетное, МПа рабочее гидроиспытаний, МПа | 0,16 налив 0,2 | |
| Рабочая среда | конденсат | |
| Температура: расчетная, °С рабочая, не более, °С | 60 40 | |
| Рабочий объём, м3 | 2,0 | |
| Полный объём, м3 | 2,2 | |
| Основной конструкционный материал | сталь 12X18H10T ГОСТ 5632-2014 | |
| Срок службы, не менее, лет | 30 | |
| Масса, не более, кг | 2 700 |
Емкость
Емкость
Емкость
Емкость

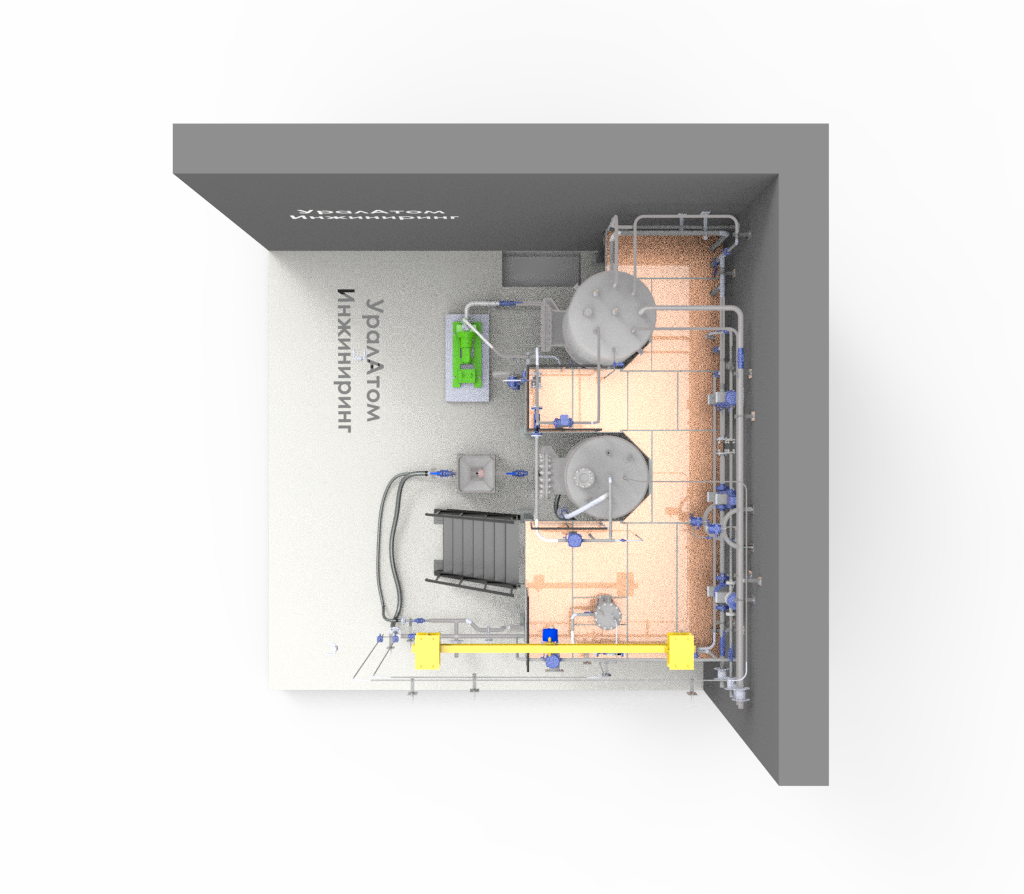

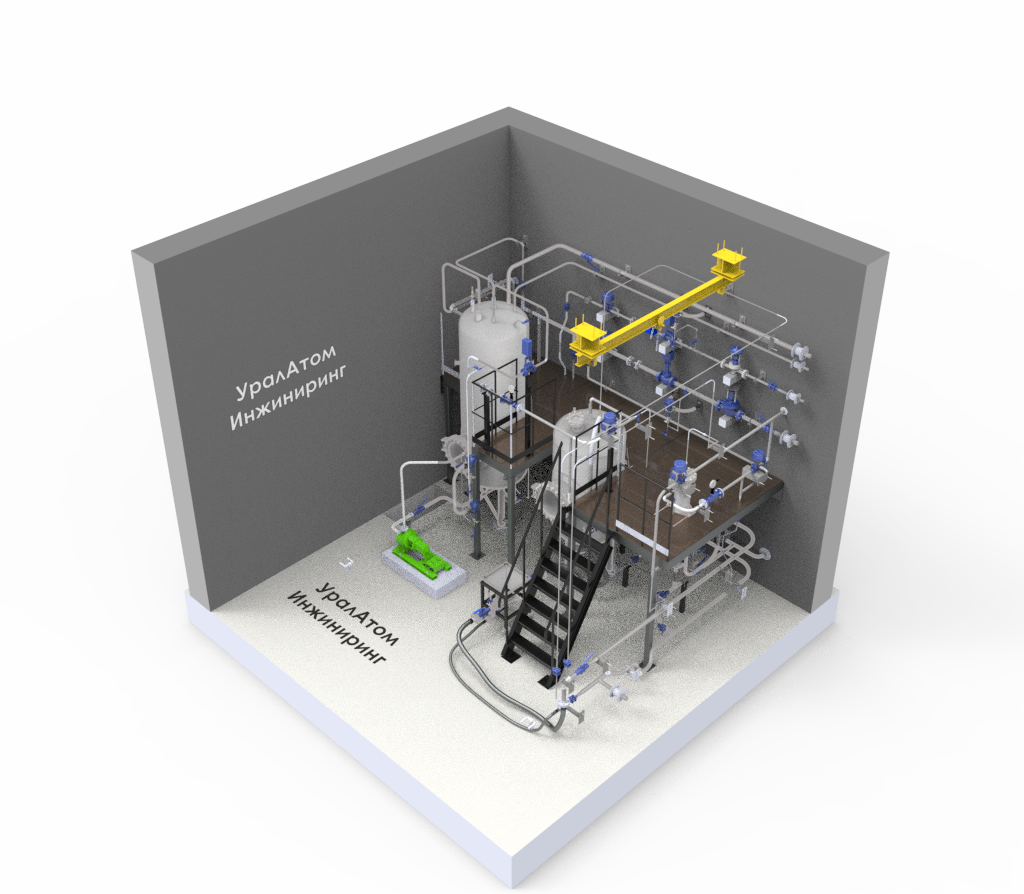

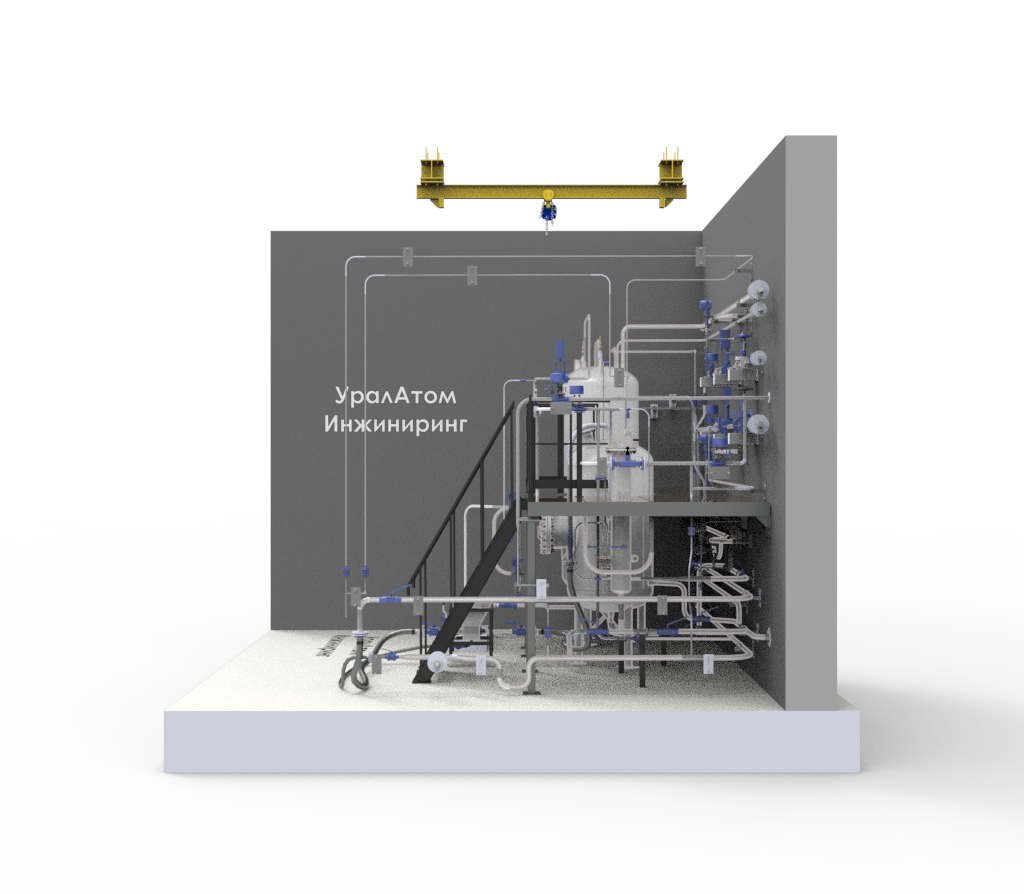

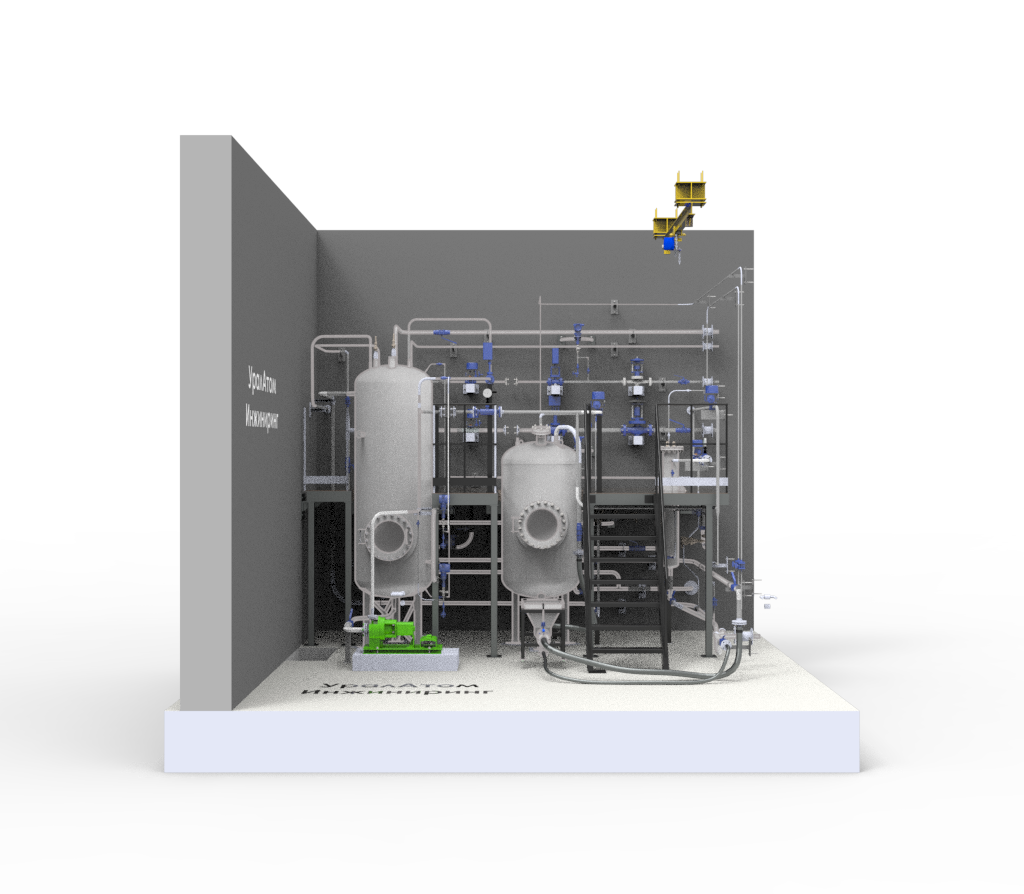

Узел ионообменной очистки (2023)
Предназначен для ионообменной очистки конденсата.
Узел ионообменной очистки
Узел ионообменной очистки
Узел ионообменной очистки
Узел ионообменной очистки

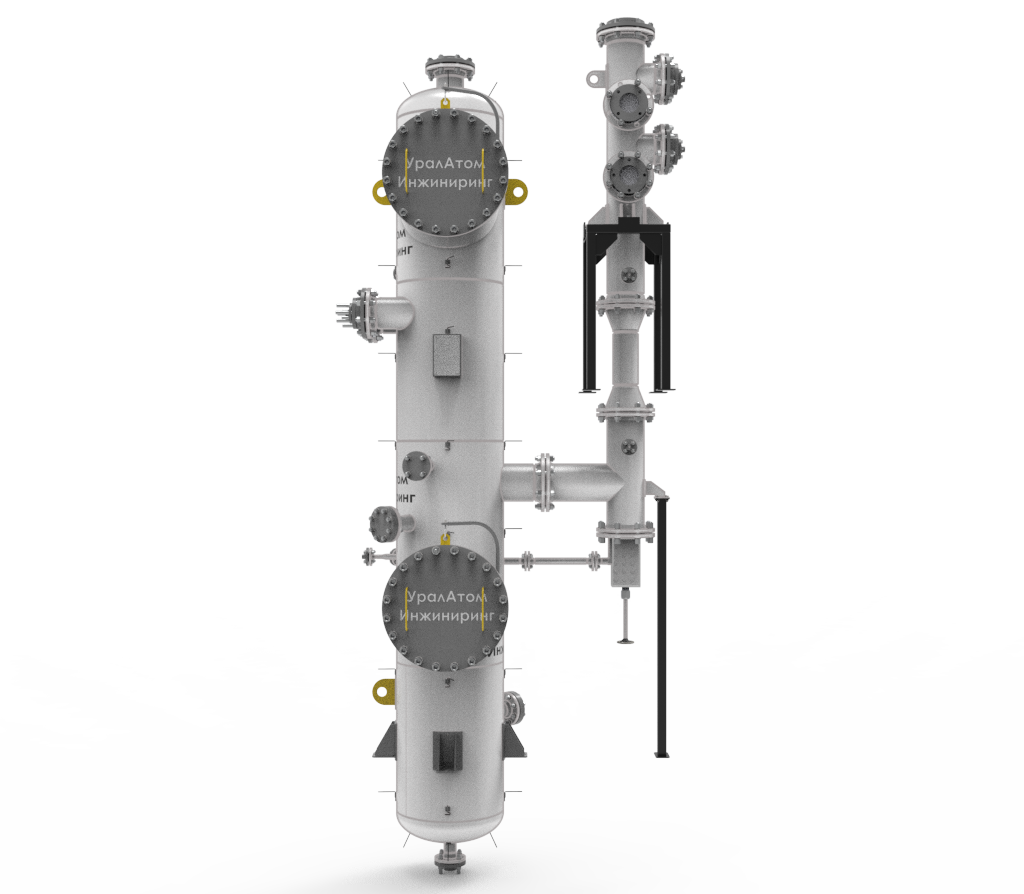

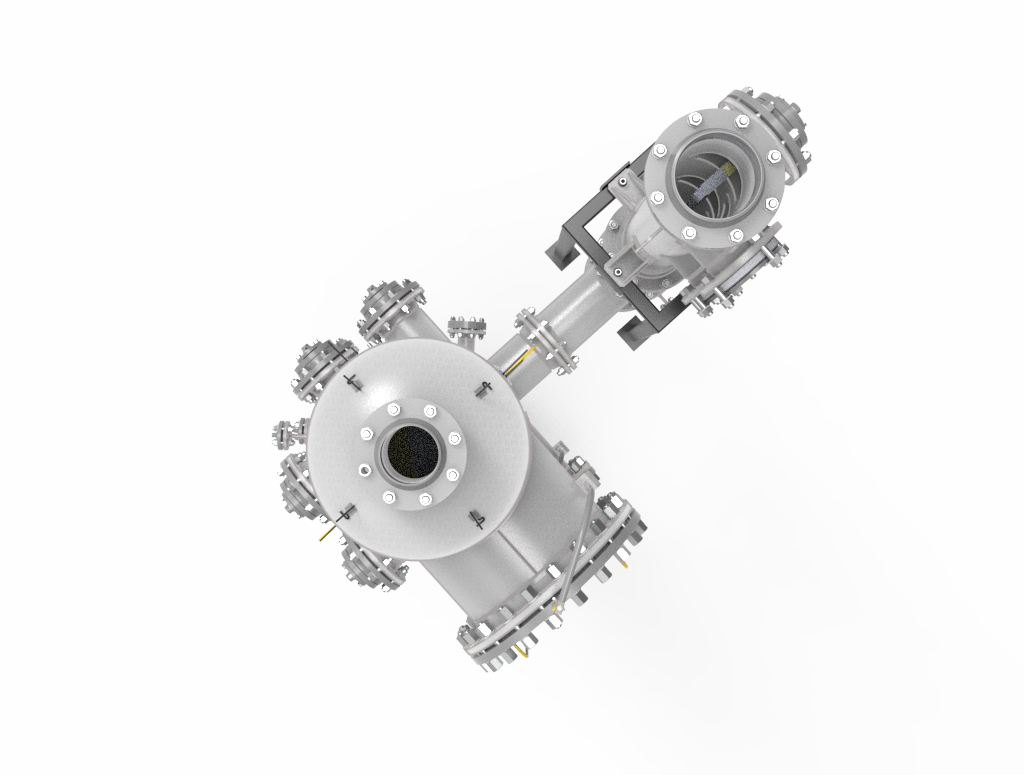

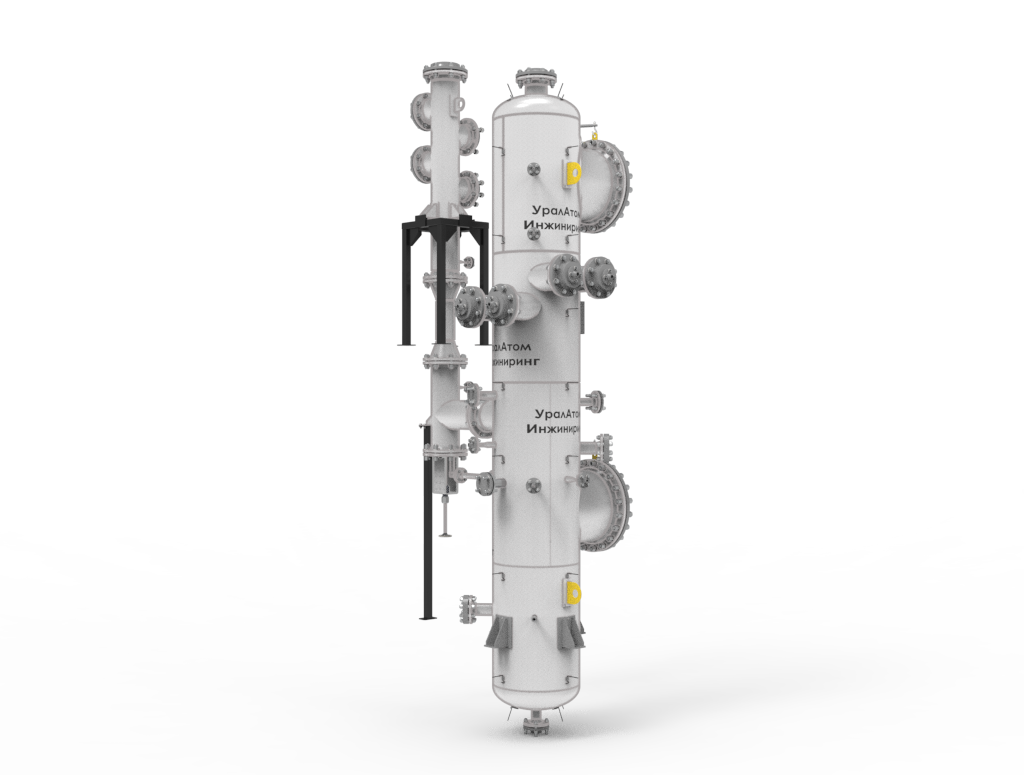

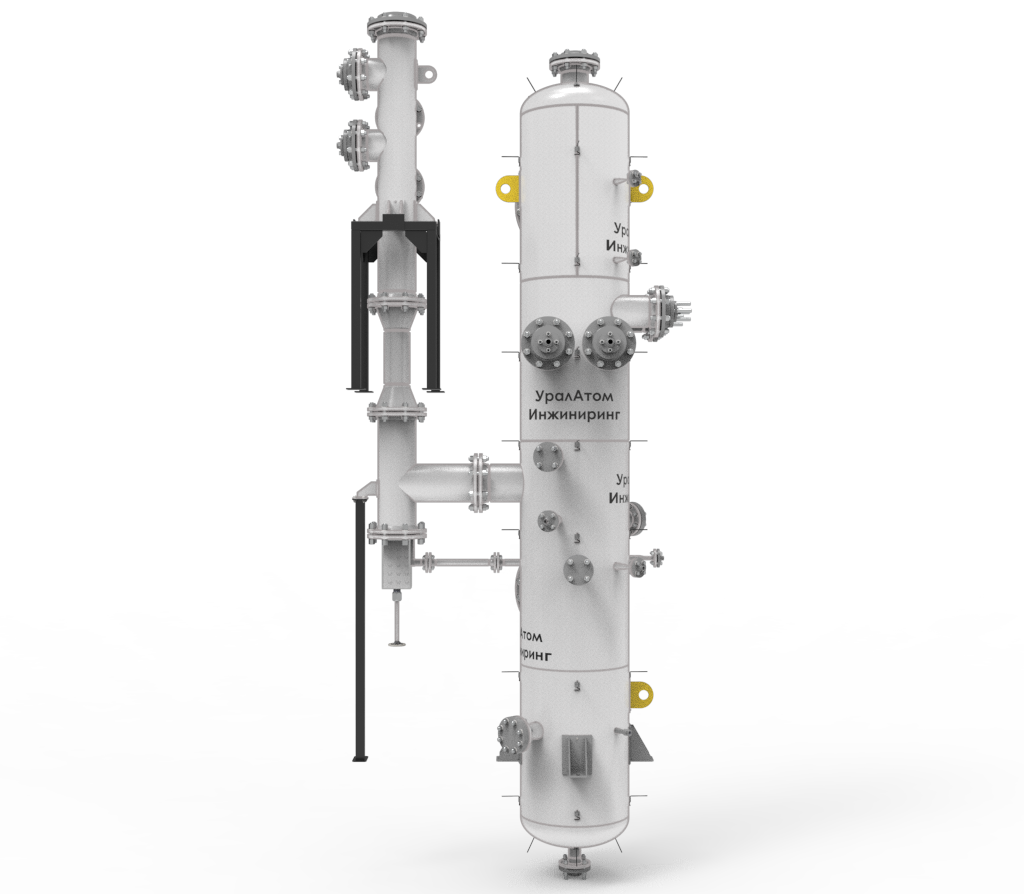

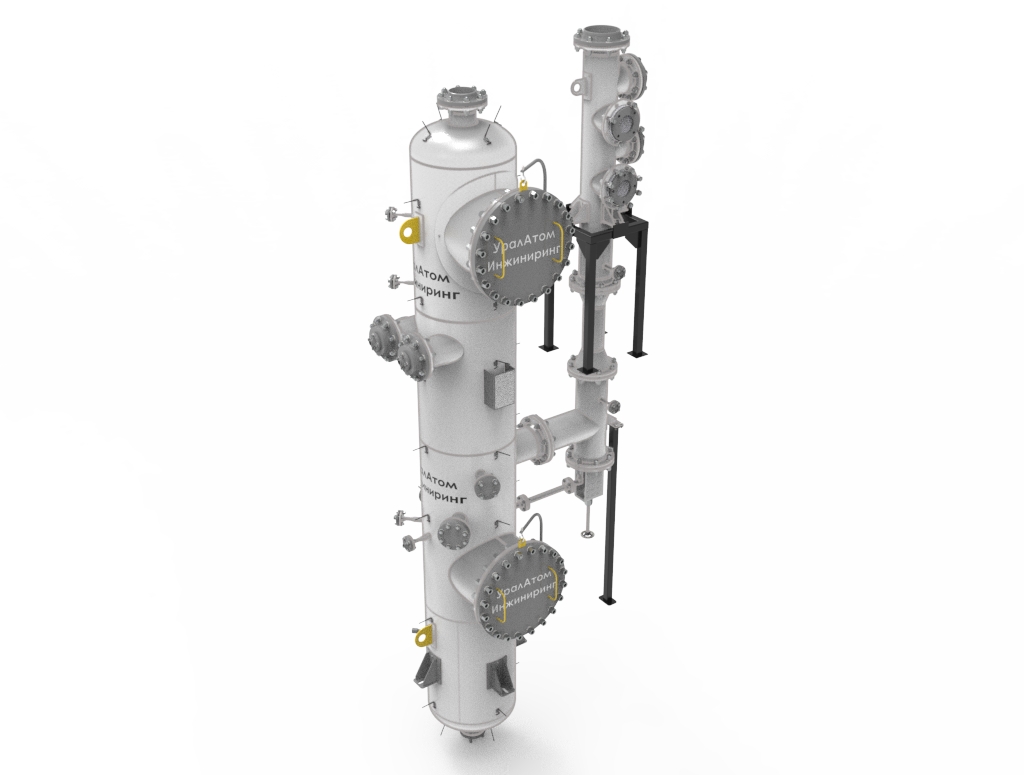

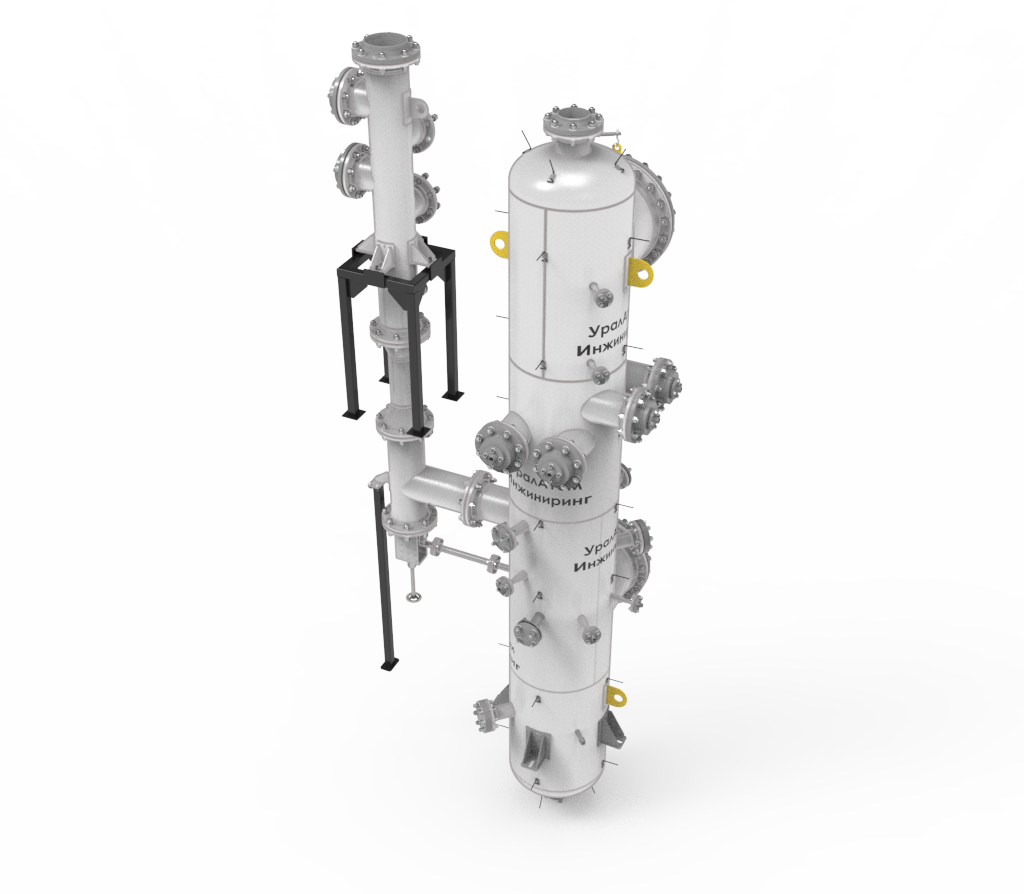

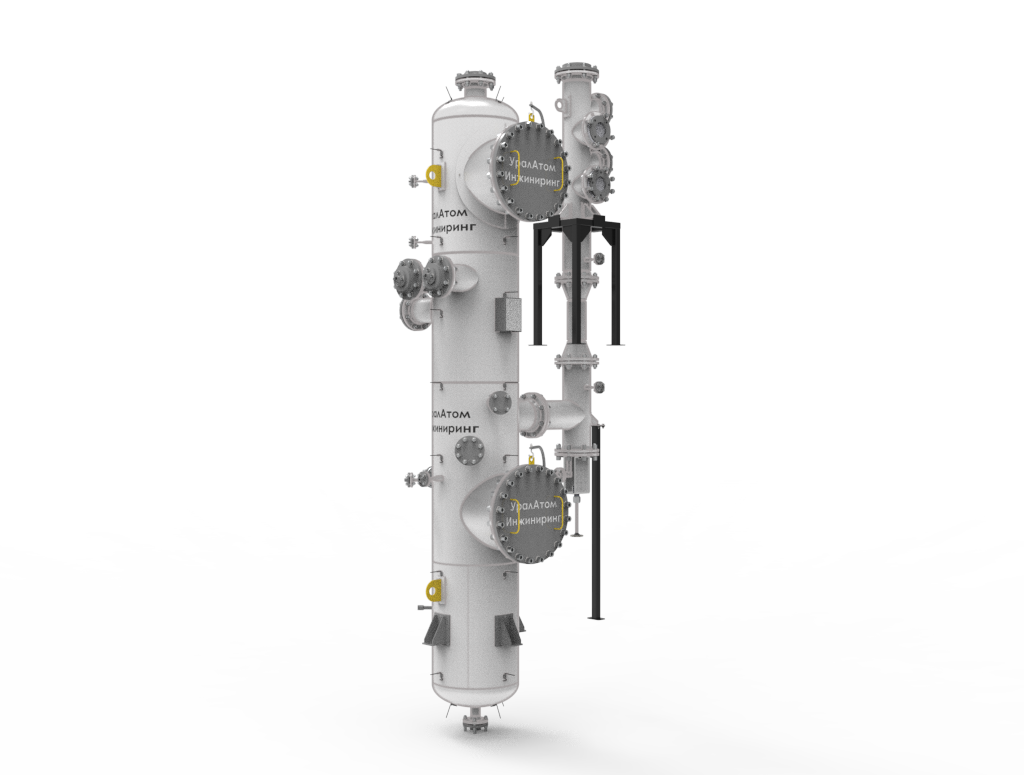

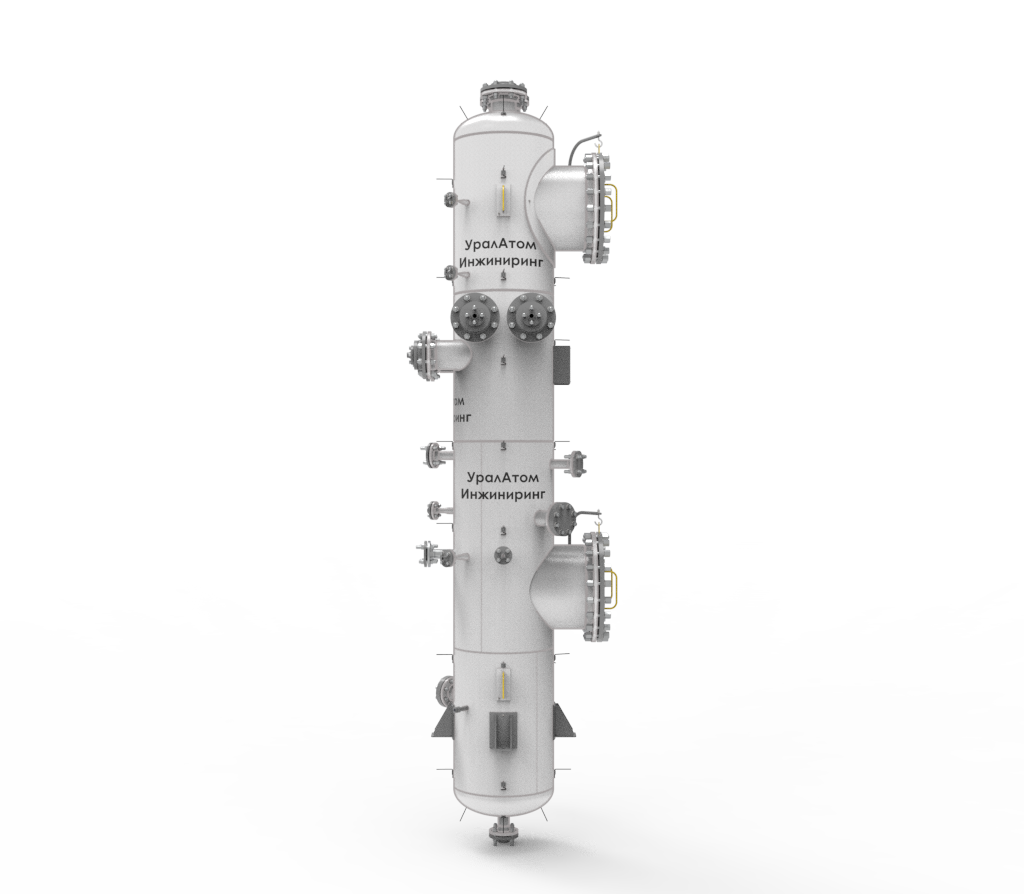

Скруббер Вентури (2024)
Предназначен для очистки пиролизных газов после их дожигания от аэрозолей и химических примесей.
Скруббер Вентури представляет собой вертикальный цилиндрический сосуд, состоящий из двух основных узлов: трубы Вентури и каплеуловителя с эллиптическими днищами с внутренним диаметром 600 мм.
Скруббер снабжен опорами, штуцерами входа/выхода газа, подачи натриевой щелочи, технической воды, резервными штуцерами, штуцерами под контрольно-измерительные приборы, люками, смотровыми окнами.
Смотровые окна предусмотрены для визуального контроля распылительных устройств в процессе проведения испытаний. После окончания испытаний стекла в смотровых окнах заменяются заглушками.
Технические характеристики:
| Классификационное обозначение по НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Давление: расчетное, МПа рабочее гидроиспытаний, не более, МПа | 0,6 0,00275 0,75 | |
| Температура: расчетная стенки, °С рабочая промывочной жидкости, не более, °С рабочая газовой фазы на входе в скруббер, не более, °С | 80 100 250 | |
| Вместимость, не менее, м3 | 1,6 | |
| Рабочая среда | Дымовой газ, промывочный раствор | |
| Основной конструкционный материал | сталь 10Х17Н13М2Т ГОСТ 5632-2014 | |
| Срок службы, не менее, лет | 60 | |
| Масса изделия, не более, кг | 1 600 |
Скруббер
Скруббер
Скруббер
Скруббер

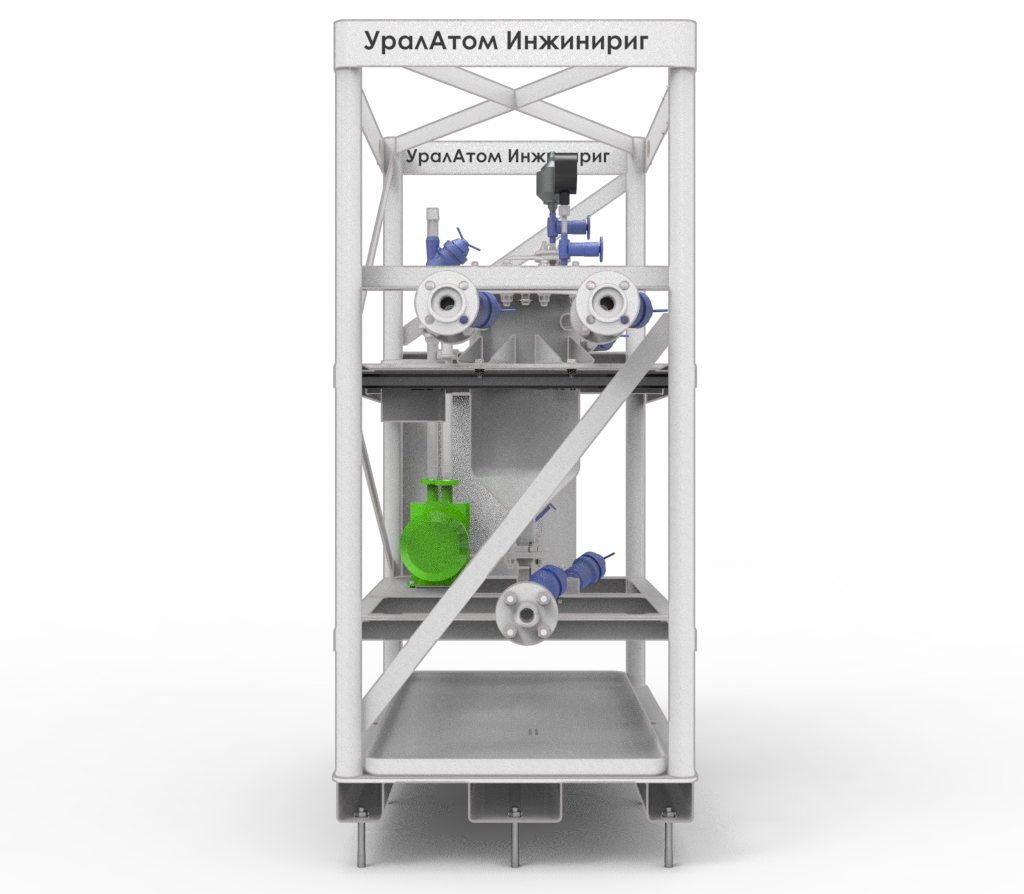

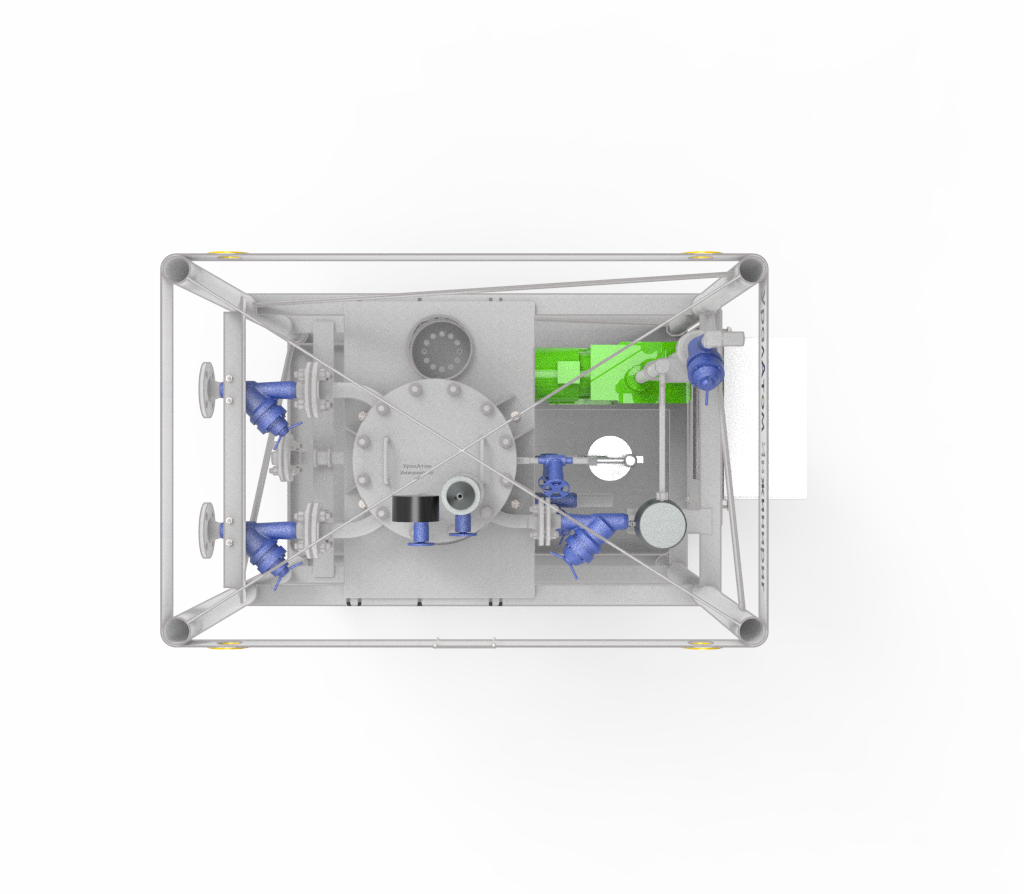

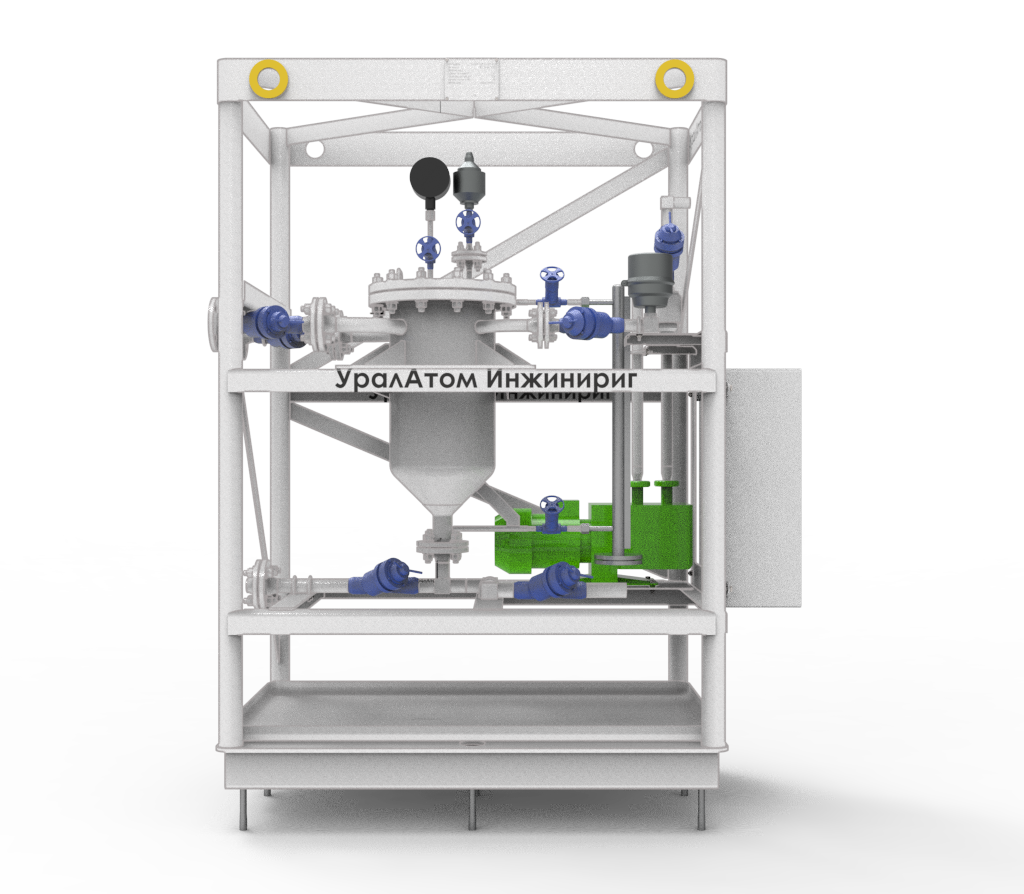

Комплекс отбора проб (2024)
Предназначен для принятия пробы от блоков клапанов и передачу её в мобильный контейнер.
Изделие представляет собой раму с расположенной на ней емкости буферной, вакуумного насоса, шкафа управления насосом, трубопроводов и трубопроводной арматуры.
Емкость буферная представляет собой цилиндрический сосуд с конусным днищем. На боковой поверхности корпуса расположены штуцеры подачи промывочной воды, подачи сжатого воздуха, выход на вакуумный насос.
В нижней части емкости расположен штуцер входа выхода для проб. Также на емкости расположены штуцера для установки уровнемера.
На крышке емкости расположены штуцер для выравнивания давления и мановакуумметр для постоянного контроля давления.
Рама представляет собой сварную конструкцию из труб, сваренных между собой ребрами, гнутыми из листа, и служащая для установки и закрепления на ней оборудования.
На раме также установлен поддон для предотвращения возможных протечек во время выдачи пробы или ремонта.
Изделие обеспечено строповыми устройствами для осуществления перемещения конструкций, монтажа, демонтажа, разборки, сборки для ремонта и обслуживания.
Технические характеристики:
| Давление: расчетное, МПа гидроиспытаний, МПа | 0,8 1,0 | |
| Температура: расчетная, °С рабочая, °С | 100 от +15 до +100 | |
| Полезный объем емкости буферной, м3 | 0,025 | |
| Рабочая среда | ионитная пульпа | |
| Основной конструкционный материал | сталь 12Х18Н10Т ГОСТ 5632-2014 | |
| Габаритные размеры, мм:
- длина - ширина - высота | 1470 795 1700 | |
| Срок службы, не менее, лет | 30 | |
| Масса изделия, не более, кг | 465 |
Комплекс отбора проб ЖРО
Комплекс отбора проб ЖРО
Комплекс отбора проб ЖРО
Комплекс отбора проб ЖРО

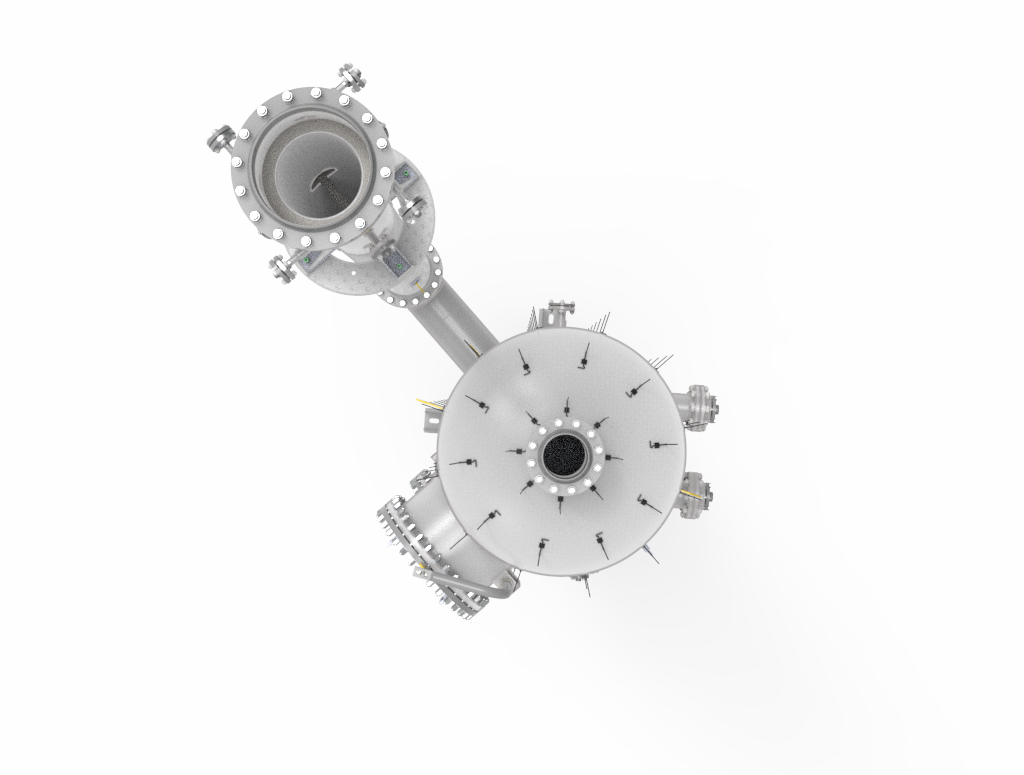

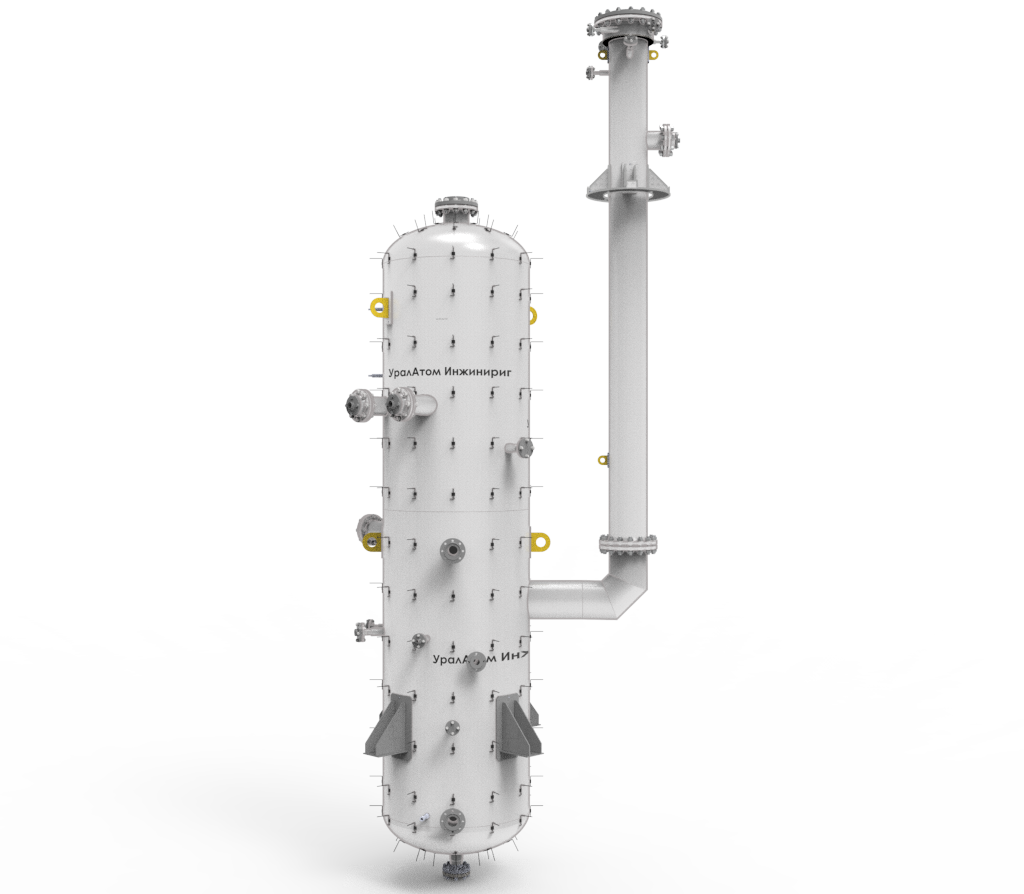

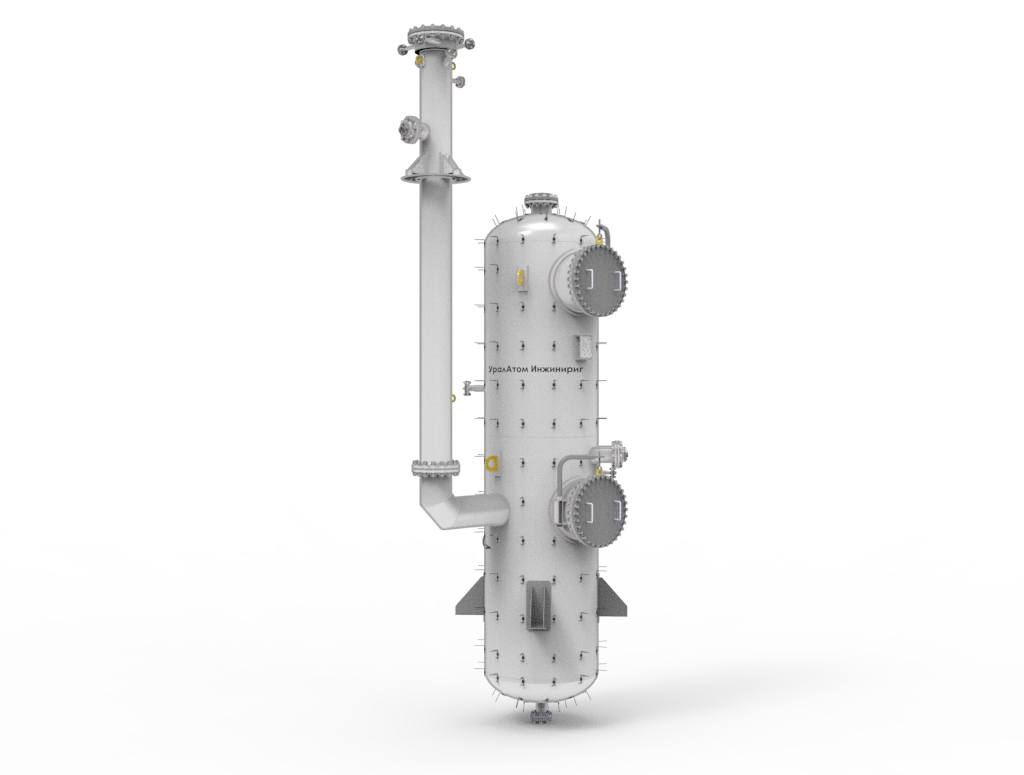

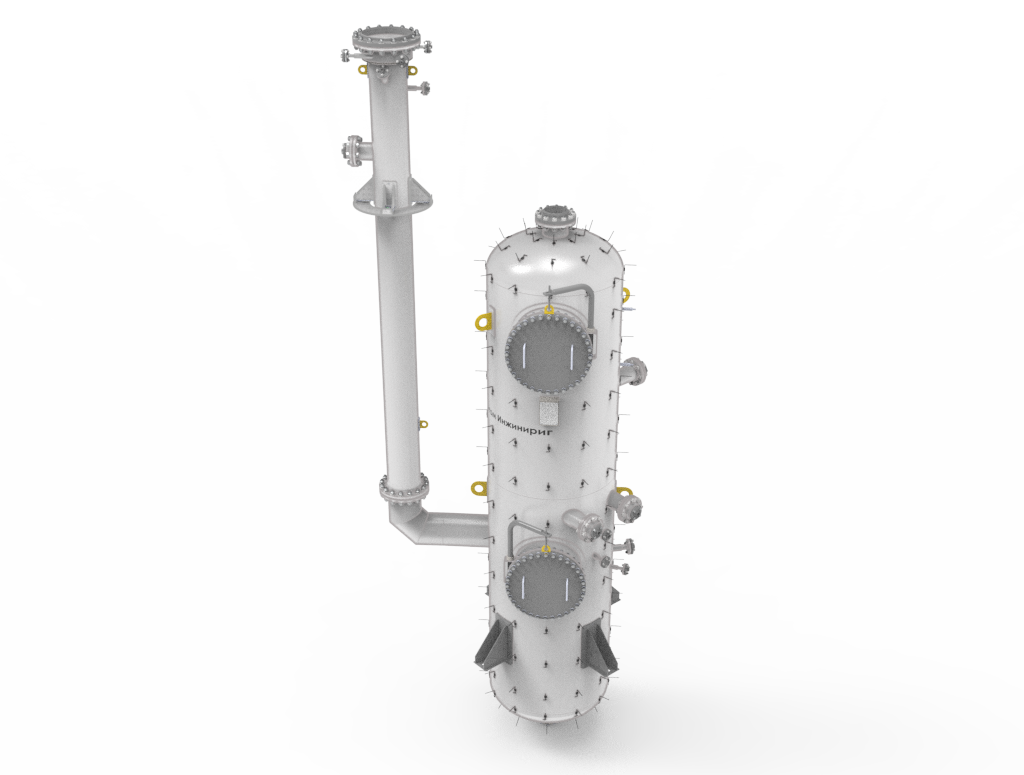

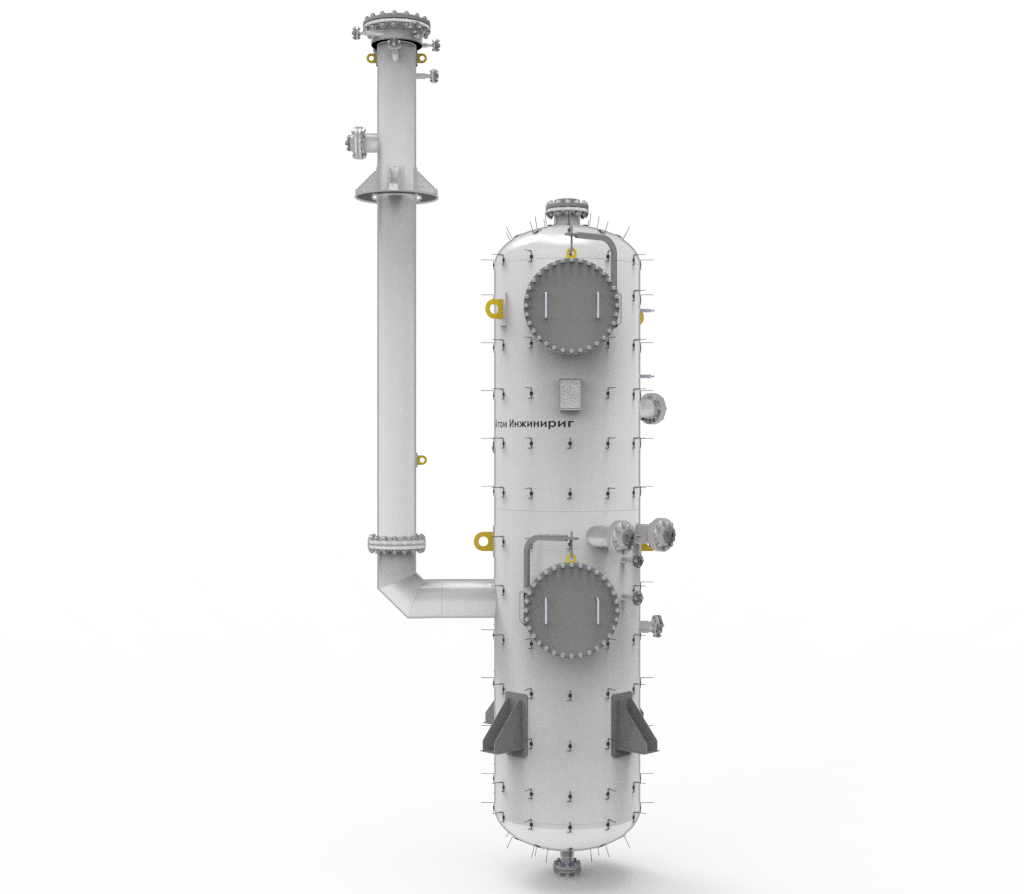

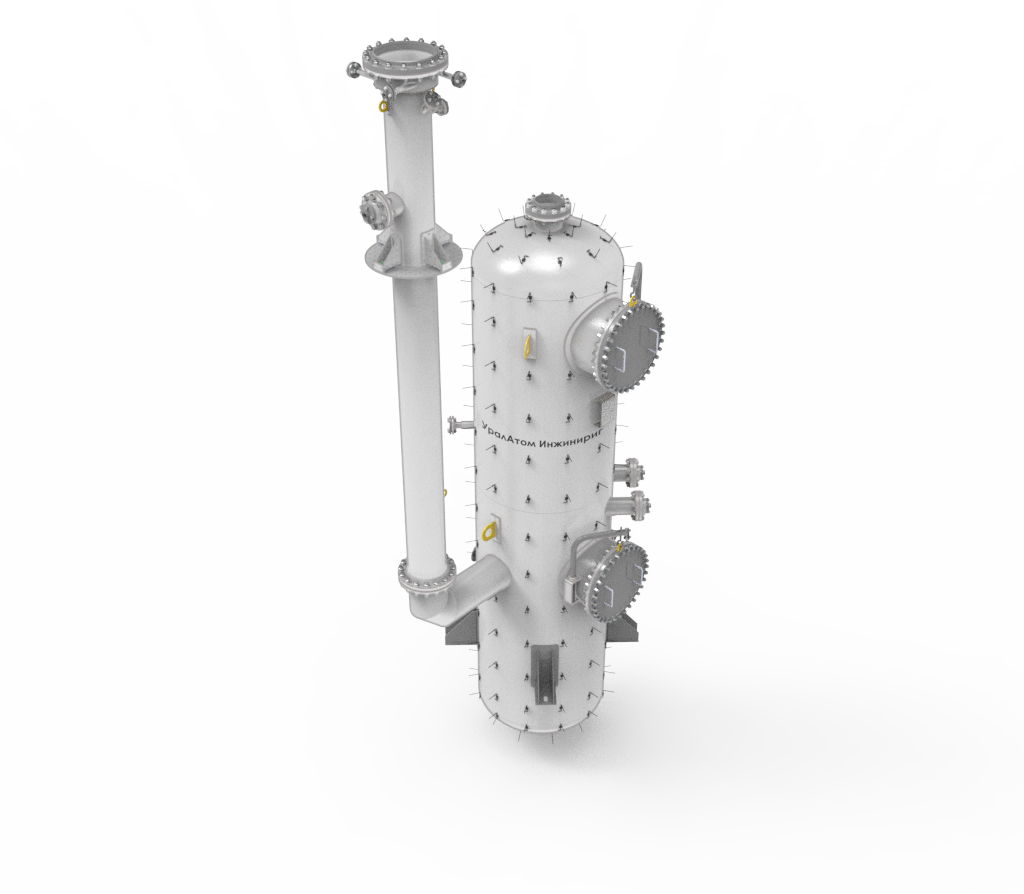

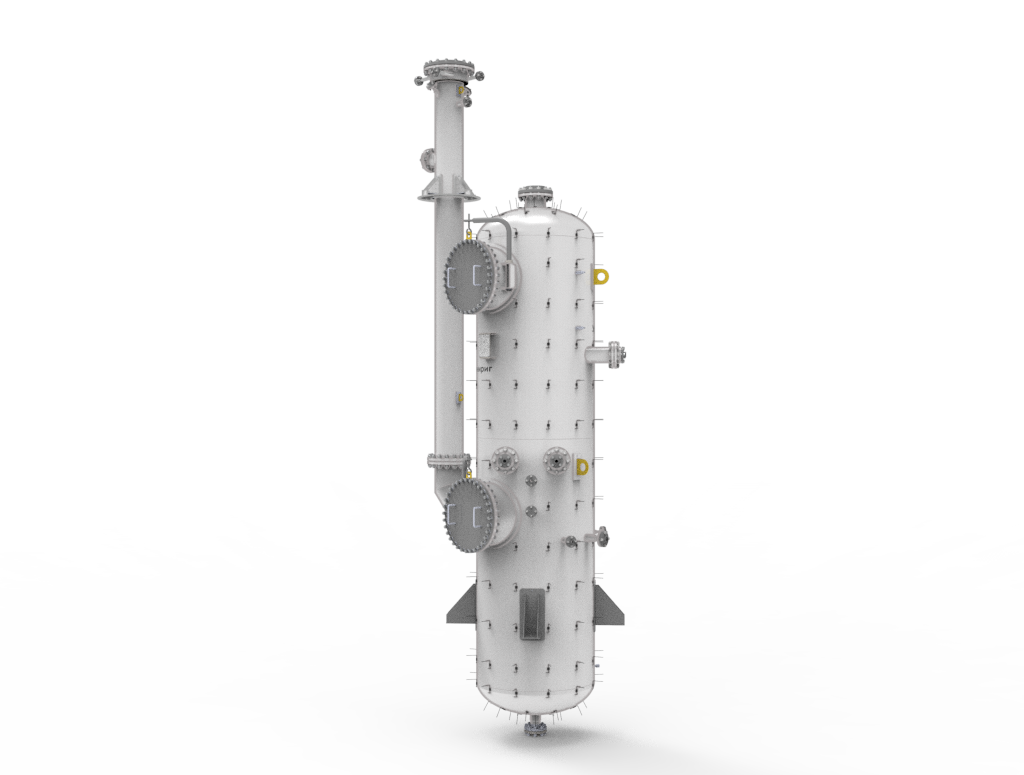

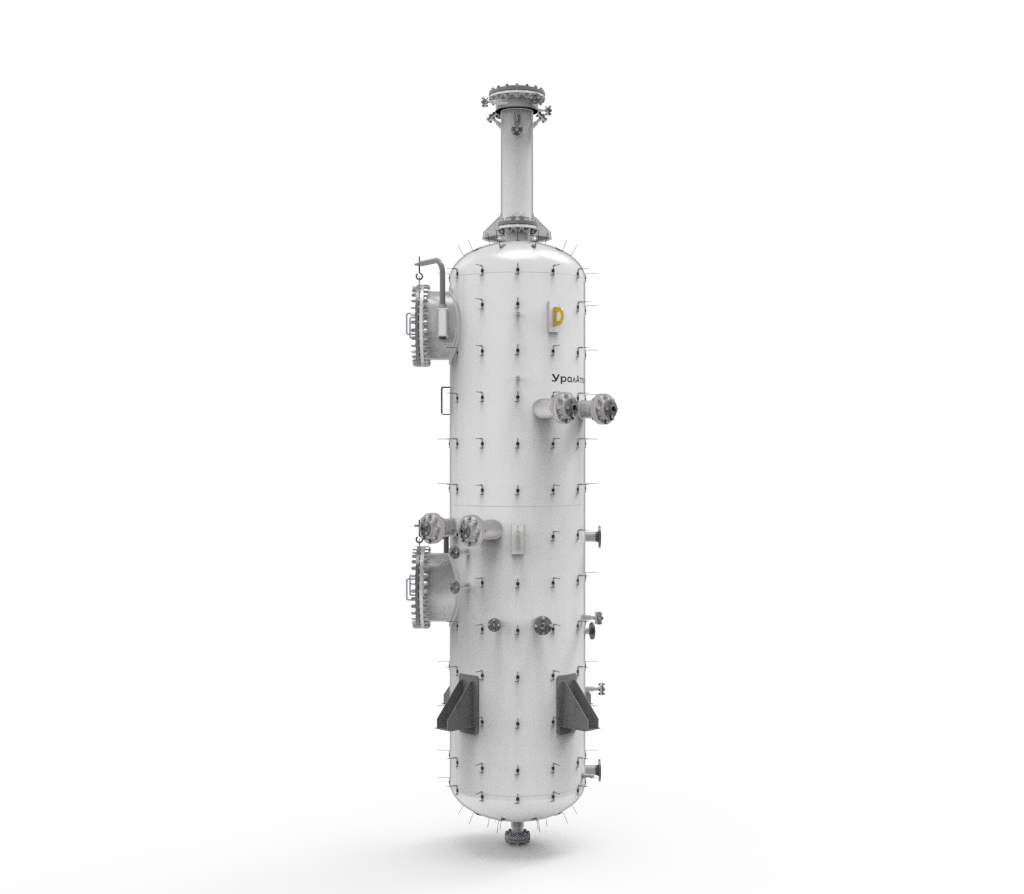

Скруббер эжекторный (2024)
Предназначен для очистки пиролизных газов после их дожигания от аэрозолей и химических примесей.
Скруббер эжекторный представляет собой вертикальный цилиндрический сосуд, состоящий из двух основных узлов: каплеуловителя с эллиптическими днищами с внутренним диаметром 1 200 мм и трубы-распылителя.
Скруббер эжекторный снабжен опорами, штуцерами входа/выхода газа, подачи натриевой щелочи, технической воды, резервными штуцерами, штуцерами под контрольно-измерительные приборы, люками.
Технические характеристики:
| Классификационное обозначение по НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Давление:
расчетное, МПа рабочее гидроиспытаний, не более, МПа | 0,6 0,00275 0,75 | |
| Температура:
расчетная стенки, °С рабочая промывочной жидкости, не более, °С рабочая газовой фазы на входе в скруббер, не более, °С | 250
100 250 | |
| Вместимость, не менее, м3 | 6,2 | |
| Рабочая среда | Дымовой газ, промывочный раствор | |
| Основной конструкционный материал | сталь 10Х17Н13М2Т
ГОСТ 5632-2014 | |
| Срок службы, не менее, лет | 60 | |
| Масса изделия, не более, кг | 3 200 |
Скруббер эжекторный
Скруббер эжекторный
Скруббер эжекторный
Скруббер эжекторный

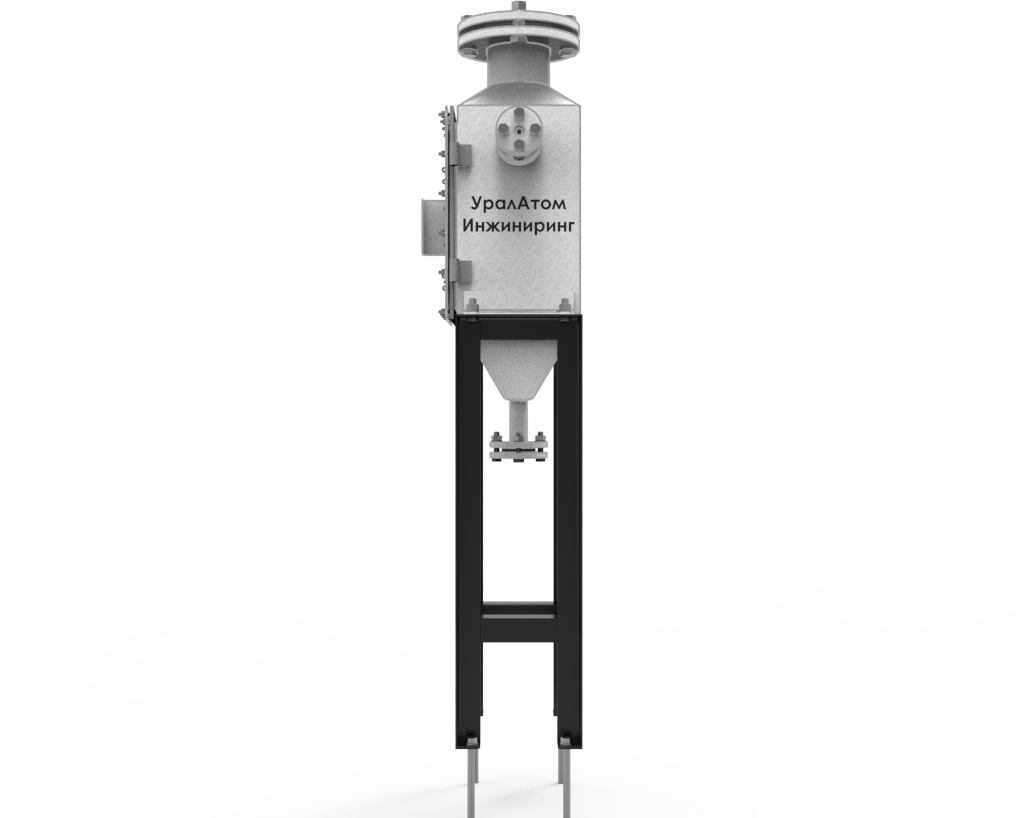

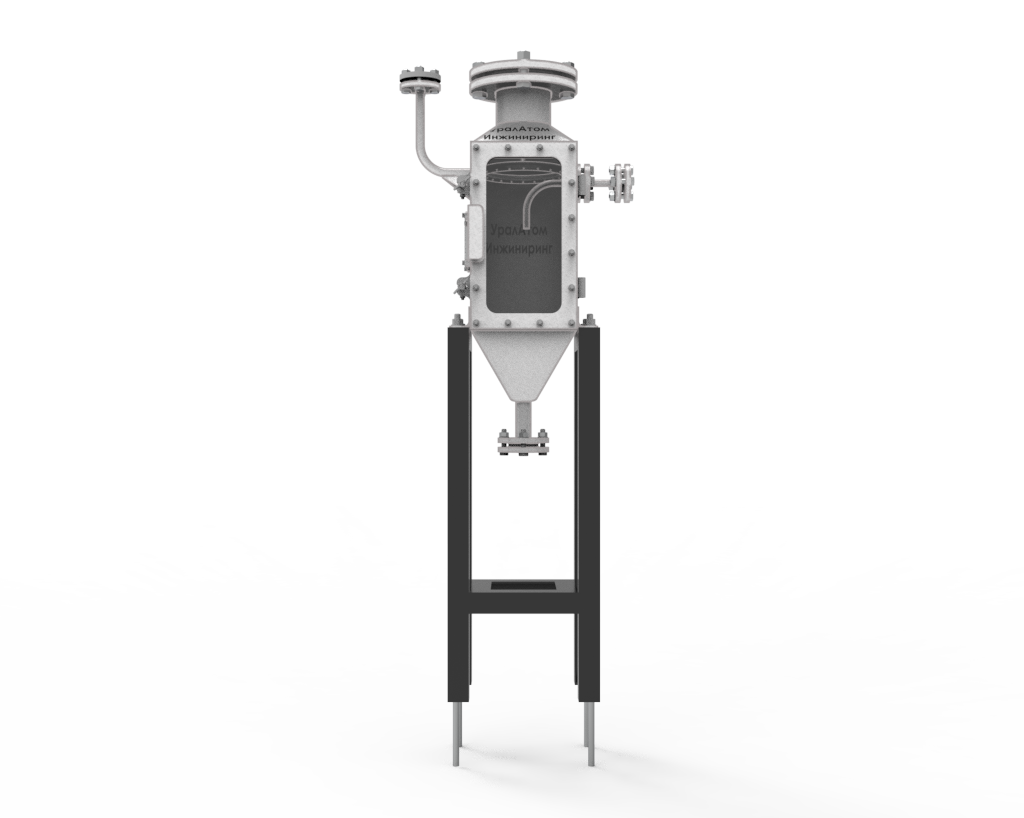

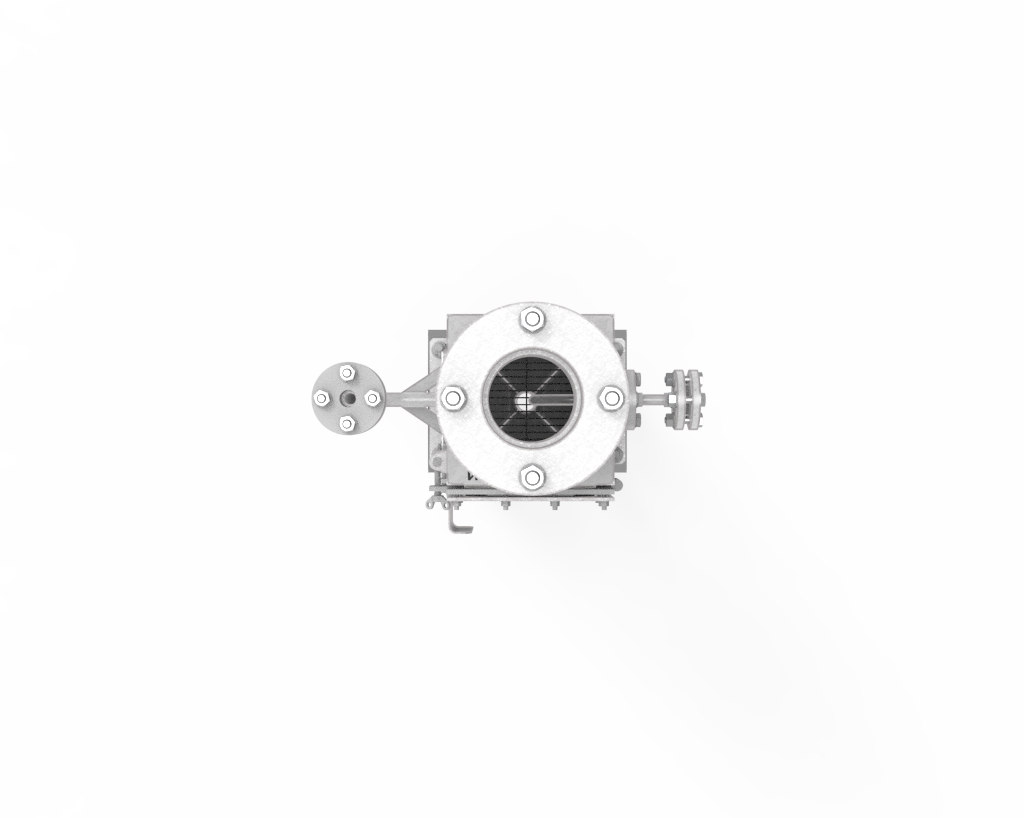

Шкаф отбора проб (2024)
Предназначен для отбора проб жидкого продукта из трубопровода.
Изделие состоит из корпуса, каркаса, штуцера подачи воды, дверцы и столешницы. Корпус устанавливается на опорный каркас с использованием крепежа. Через прокладку к корпусу прикрепляется штуцер подачи воды. Через прокладки к корпусу прикрепляются ответные фланцы.
Технические характеристики:
| Давление: подачи продукта, не более, МПа подачи воды, не более, МПа слива воды, не более, МПа местного отсоса, не более, МПа | 1,0 1,0 0,1 1,0 | |
| Режим работы | периодический | |
| Основной конструкционный материал | сталь 12Х18Н10Т, Ст3 | |
| Срок службы, не менее, лет | 10 | |
| Масса изделия, не более, кг | 32 |
Шкаф отбора проб
Шкаф отбора проб
Шкаф отбора проб
Шкаф отбора проб

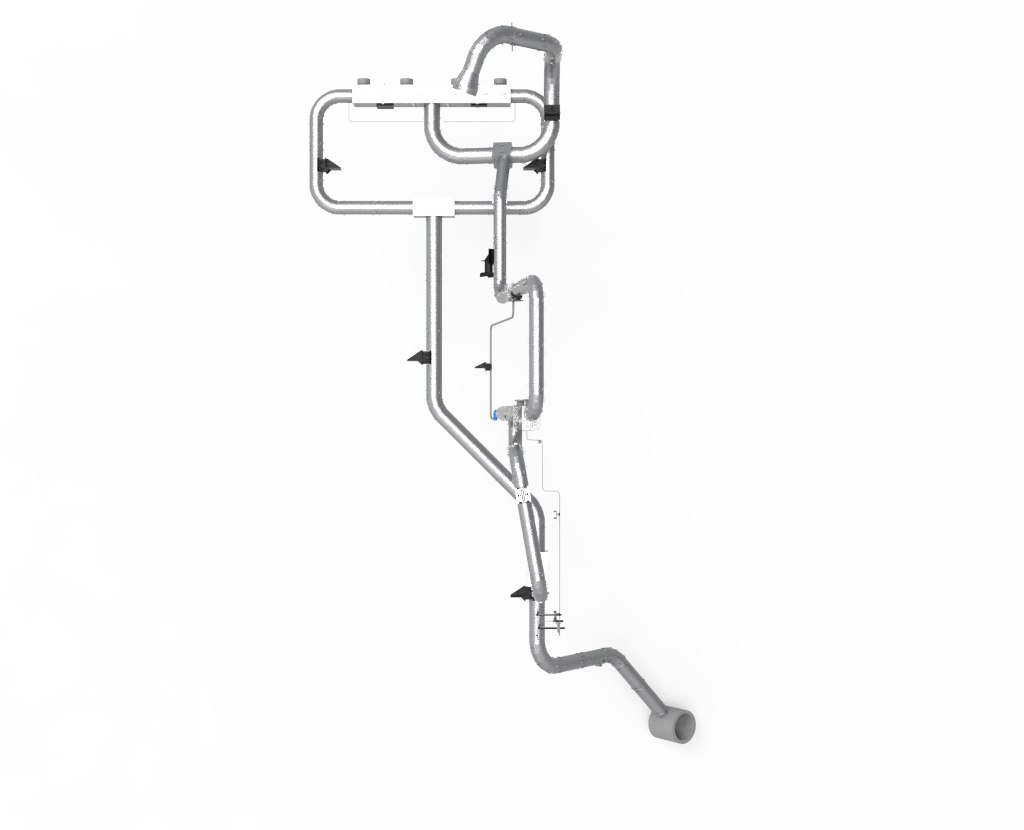

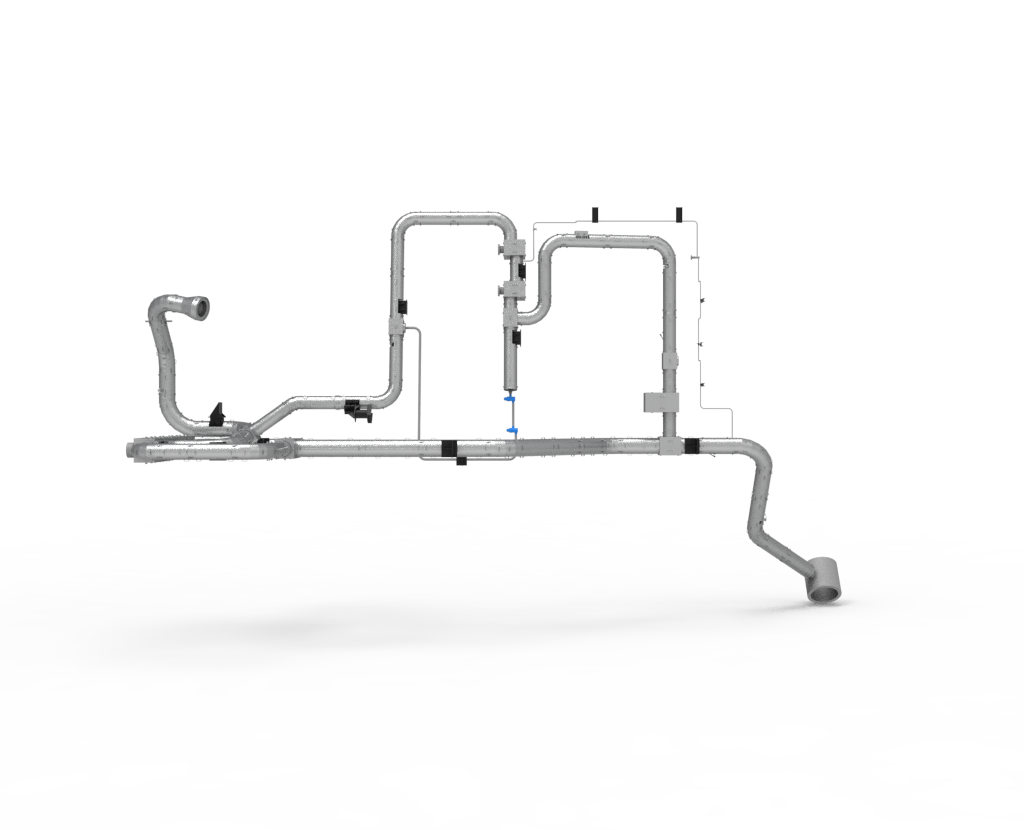

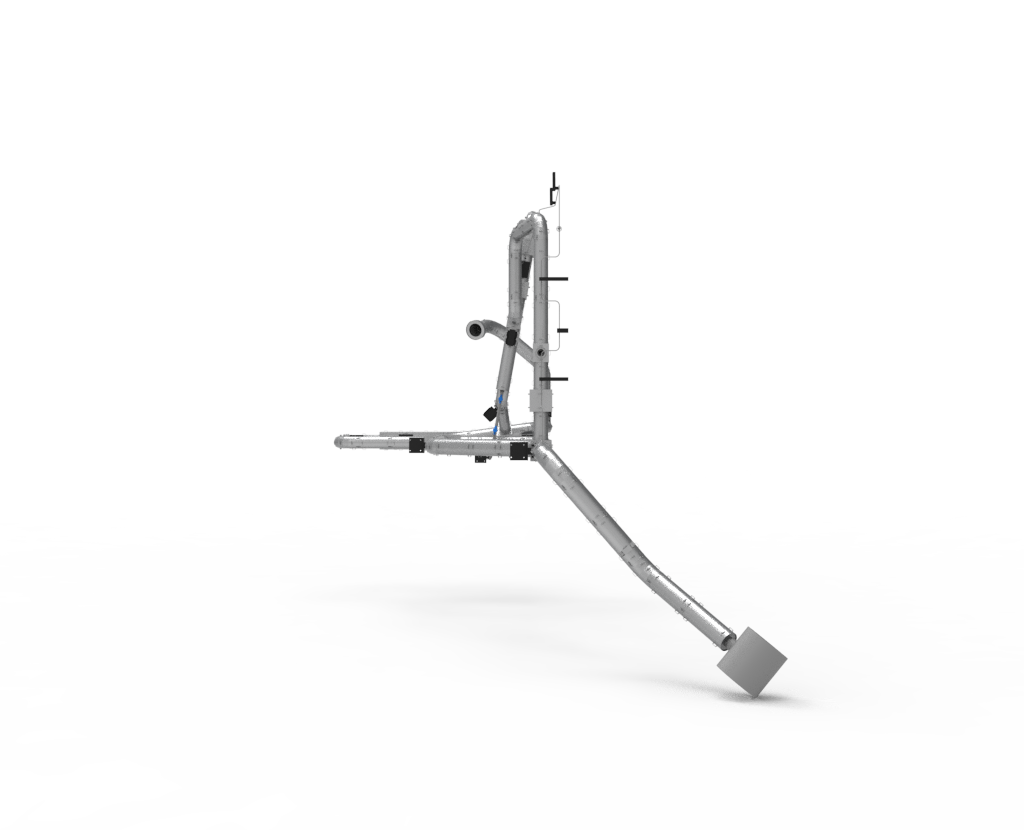

Блочная съёмная тепловая изоляция трубопровода впрыска (2024)
Предназначена для снижения тепловых потерь реакторной установки в условиях герметичной защитной оболочки АЭС.
Блоки представляют собой короба из листовой нержавеющей стали, внутренний объем которых заполнен теплоизолирующим материалом – матом прошивным из супертонкого волокна марки МТП-АС не облицованный стеклотканью.
Технические характеристики:
| Классификационное обозначение по НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | II | |
| Температура изолируемой поверхности, °С | 300 | |
| Допустимая вибрация конструкции блоков БСТИ до, Гц | 100 | |
| Основной конструкционный материал | сталь 12Х18Н10Т, ГОСТ 5632-2014 | |
| Масса, не более, кг | 1 550 |
Блочная съёмная тепловая изоляция трубопровода впрыска
Блочная съёмная тепловая изоляция трубопровода впрыска
Блочная съёмная тепловая изоляция трубопровода впрыска
Блочная съёмная тепловая изоляция трубопровода впрыска

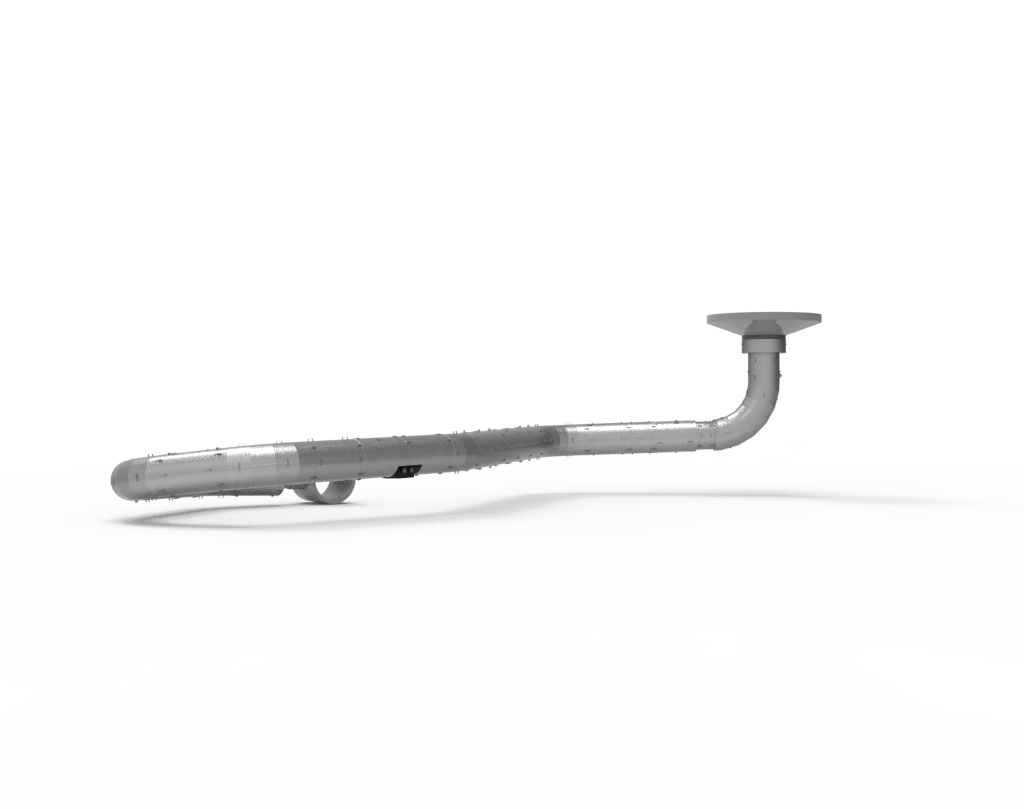

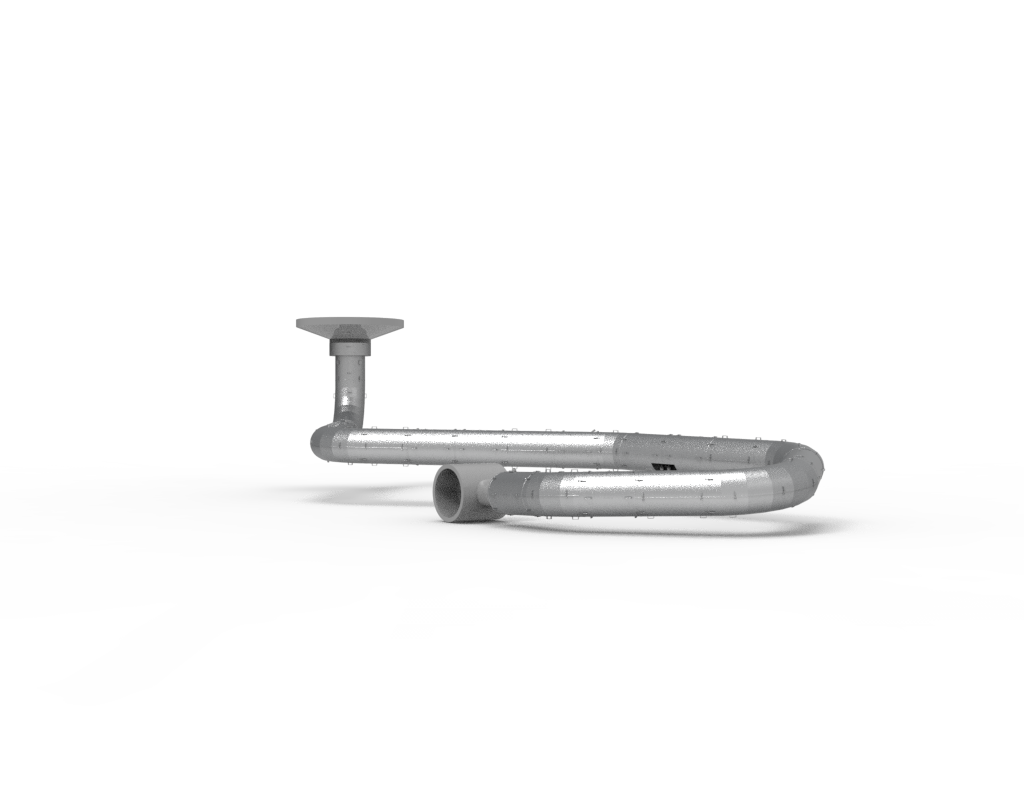

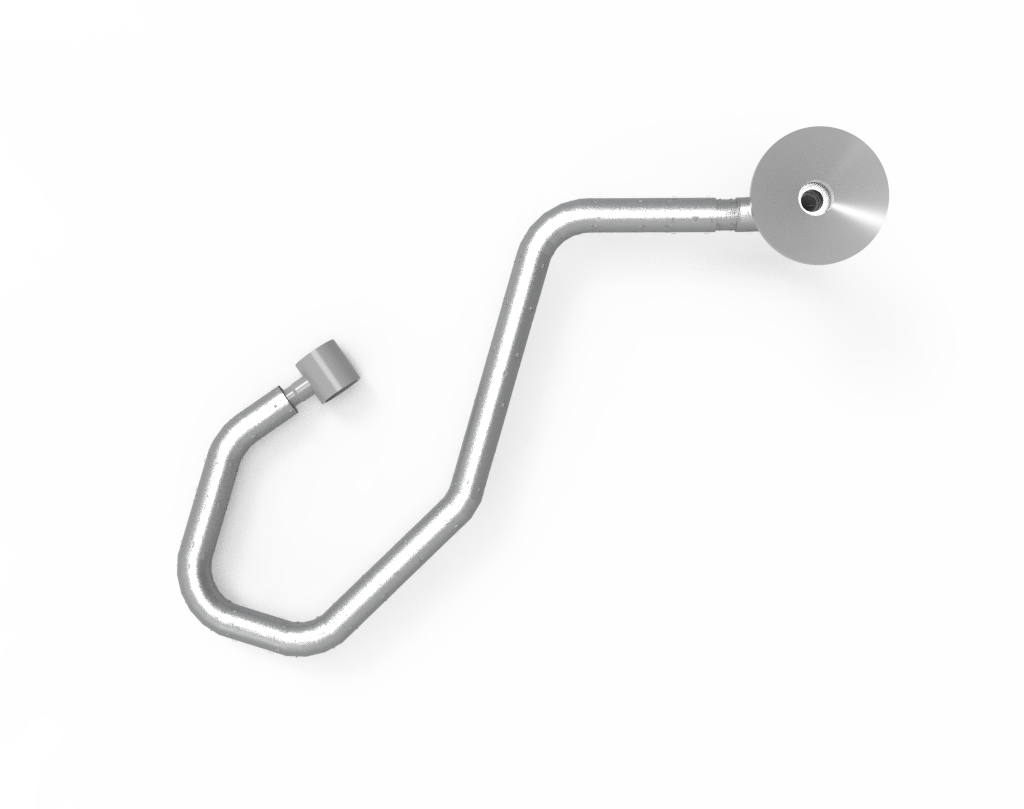

Блочная съёмная тепловая изоляция соединительного трубопровода (2024)
Предназначена для снижения тепловых потерь реакторной установки в условиях герметичной защитной оболочки АЭС.
Блоки представляют собой короба из листовой нержавеющей стали, внутренний объем которых заполнен теплоизолирующим материалом – матом прошивным из супертонкого волокна марки МТП-АС не облицованный стеклотканью.
Технические характеристики:
| Классификационное обозначение по НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | II | |
| Температура изолируемой поверхности, °С | 300 | |
| Допустимая вибрация конструкции блоков БСТИ до, Гц | 100 | |
| Основной конструкционный материал | сталь 12Х18Н10Т, ГОСТ 5632-2014 | |
| Масса, не более, кг | 890 |
Блочная съёмная тепловая изоляция соединительного трубопровода
Блочная съёмная тепловая изоляция соединительного трубопровода
Блочная съёмная тепловая изоляция соединительного трубопровода
Блочная съёмная тепловая изоляция соединительного трубопровода

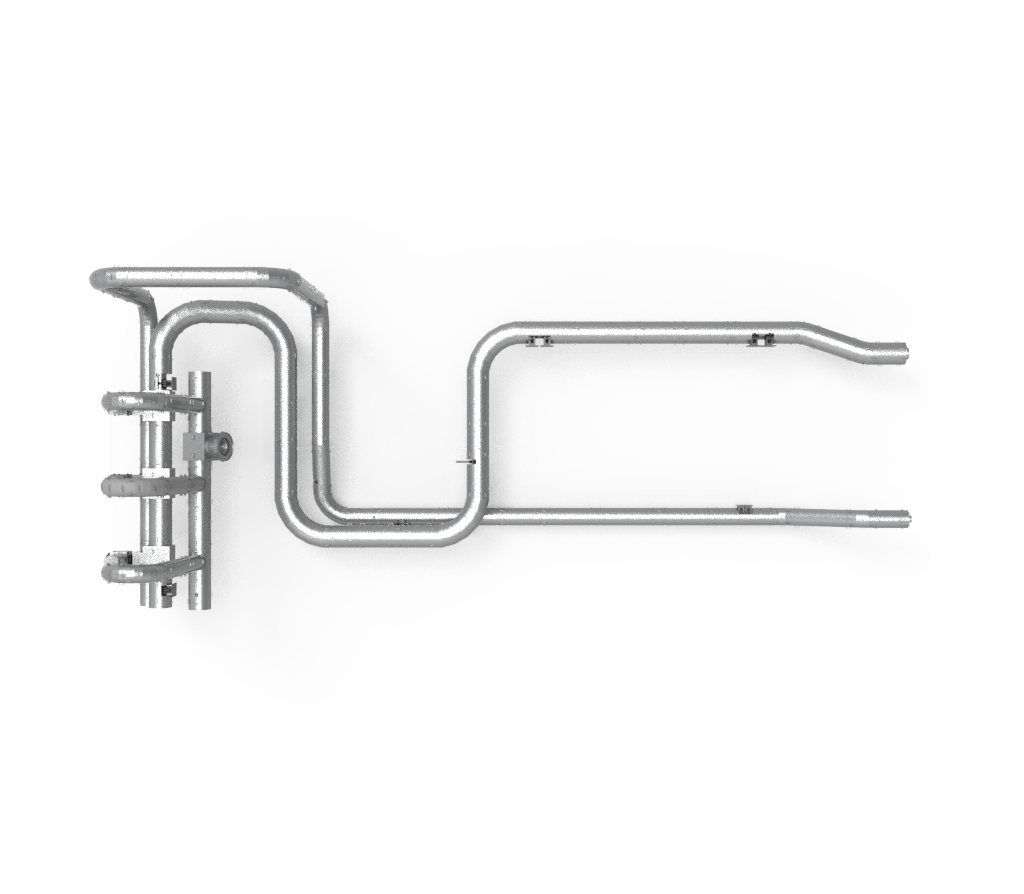

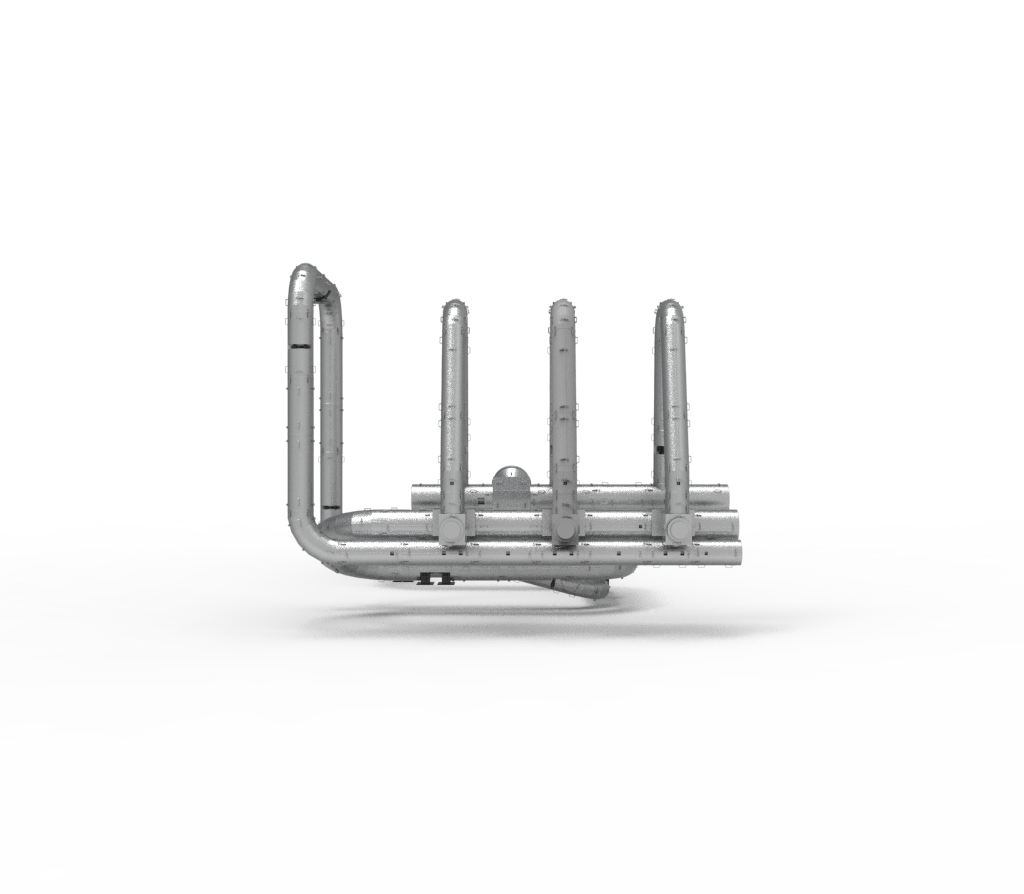

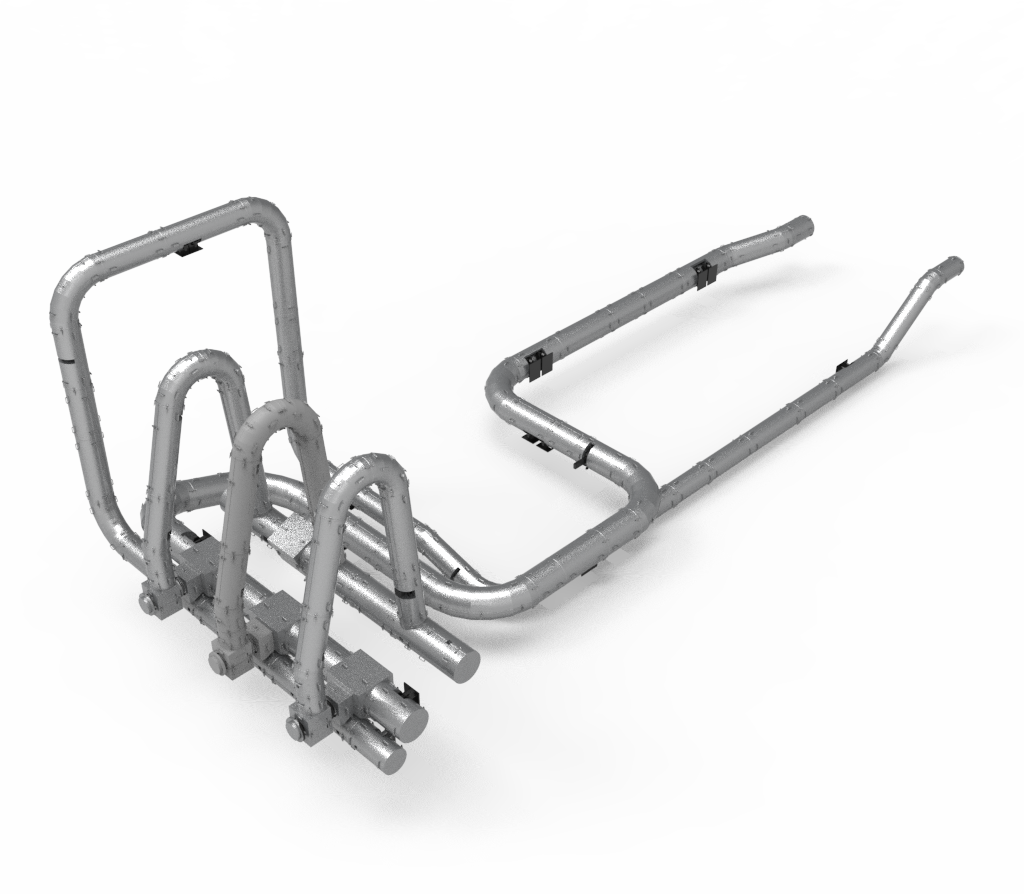

Блочная съёмная тепловая изоляция трубопровода сброса (2024)
Предназначена для снижения тепловых потерь реакторной установки в условиях герметичной защитной оболочки АЭС.
Блоки представляют собой короба из листовой нержавеющей стали, внутренний объем которых заполнен теплоизолирующим материалом – матом прошивным из супертонкого волокна марки МТП-АС не облицованный стеклотканью.
Технические характеристики:
| Классификационное обозначение по НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | II | |
| Температура изолируемой поверхности, °С | 300 | |
| Допустимаявибрация конструкции блоков БСТИ до, Гц | 100 | |
| Основной конструкционный материал | сталь 12Х18Н10Т, ГОСТ 5632-2014 | |
| Срок службы, не менее, лет | 30 | |
| Масса, не более, кг | 2 300 |
Блочная съёмная тепловая изоляция трубопровода сброса
Блочная съёмная тепловая изоляция трубопровода сброса
Блочная съёмная тепловая изоляция трубопровода сброса
Блочная съёмная тепловая изоляция трубопровода сброса

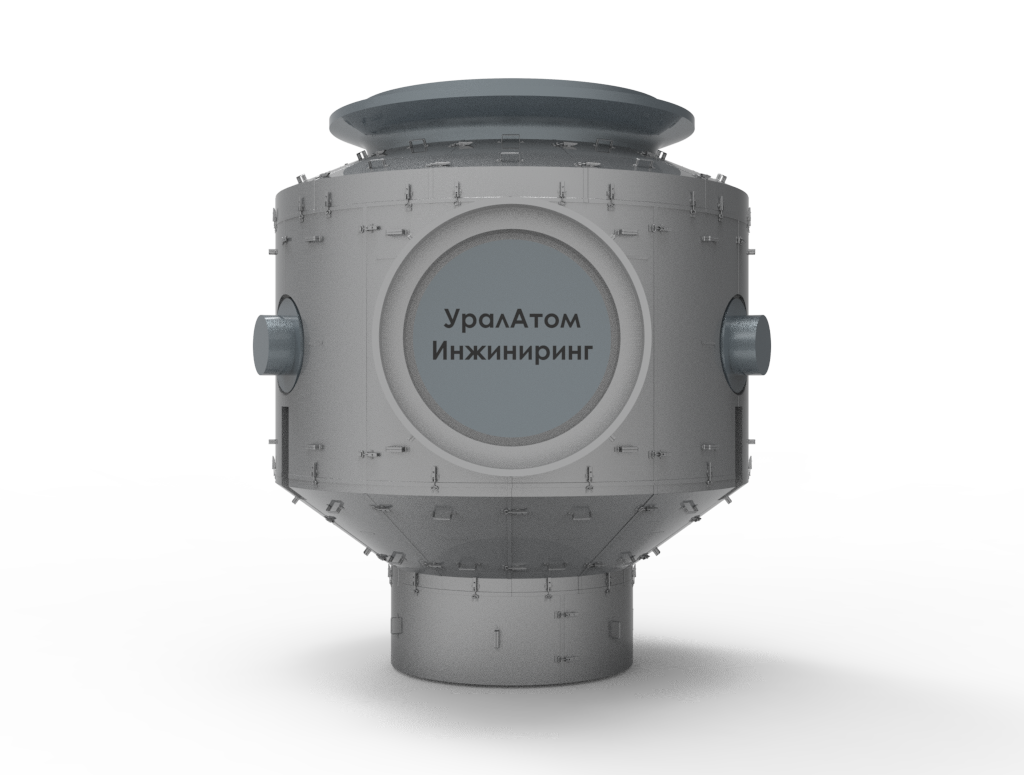

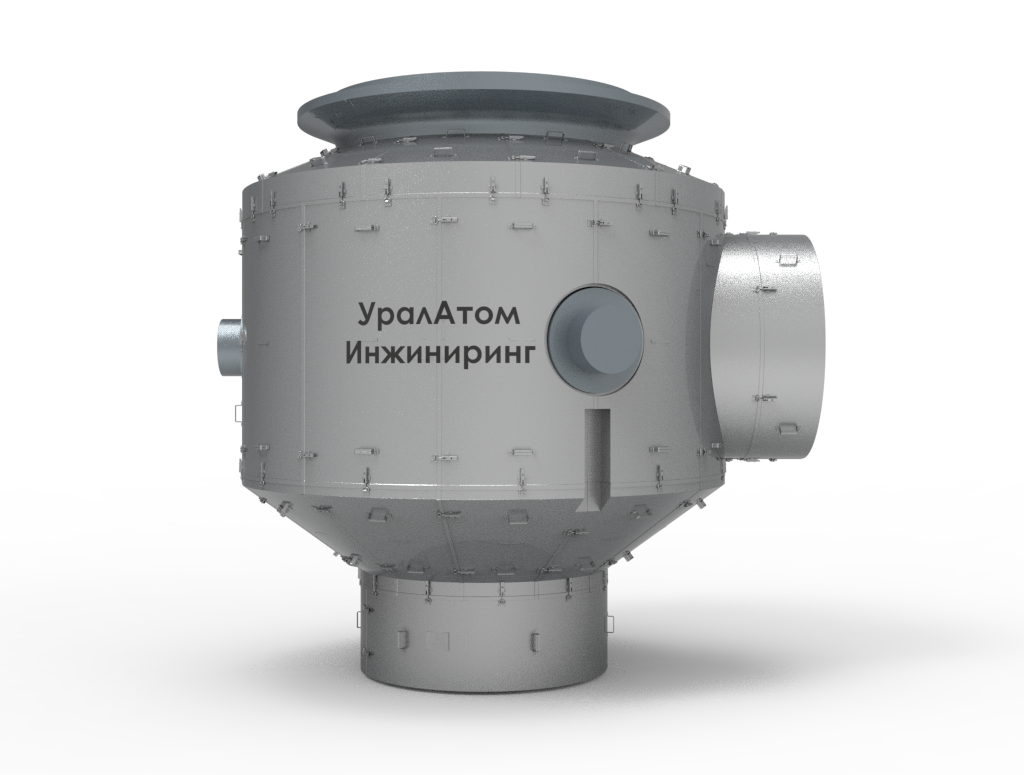

Блочная съёмная тепловая изоляция ГЦНА (2024)
Предназначена для снижения тепловых потерь реакторной установки в условиях герметичной защитной оболочки АЭС.
Блоки представляют собой короба из листовой нержавеющей стали, внутренний объем которых заполнен теплоизолирующим материалом – матом прошивным из супертонкого волокна марки МТП-АС не облицованный стеклотканью.
Технические характеристики:
| Классификационное обозначение по НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | II | |
| Температура изолируемой поверхности, °С | 300 | |
| Допустимая вибрация конструкции блоков БСТИ до, Гц | 100 | |
| Основной конструкционный материал | сталь 12Х18Н10Т, ГОСТ 5632-2014 | |
| Масса, не более, кг | 605 |
Блочная съёмная тепловая изоляция трубопровода ГЦНА
Блочная съёмная тепловая изоляция трубопровода ГЦНА
Блочная съёмная тепловая изоляция трубопровода ГЦНА

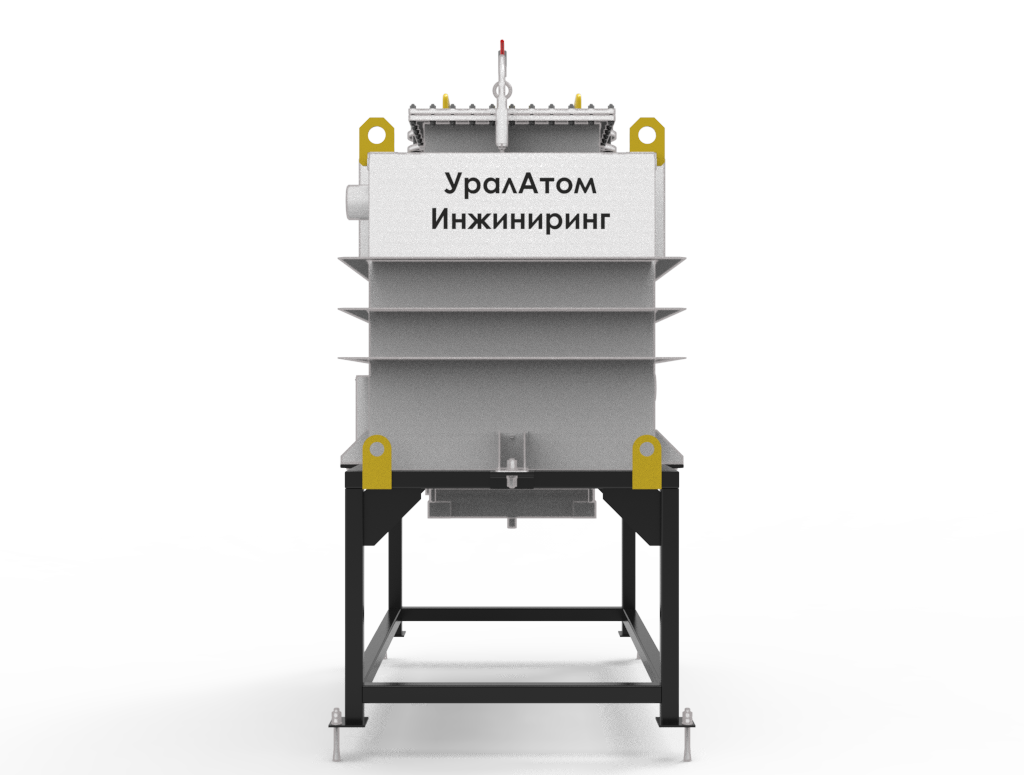

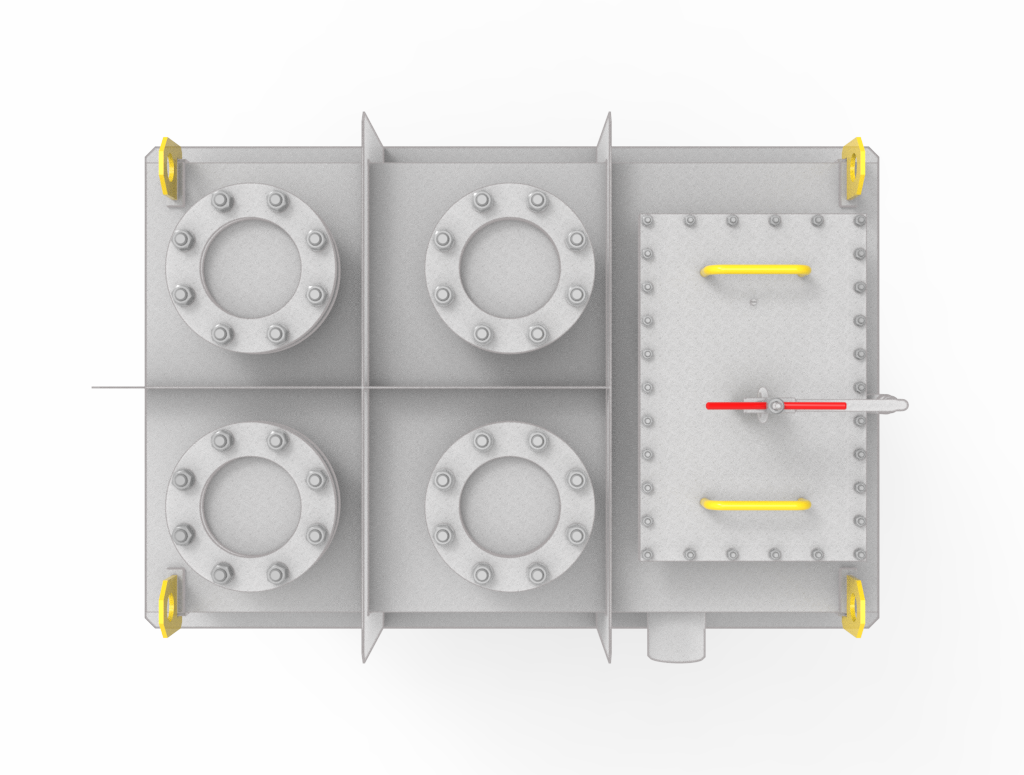

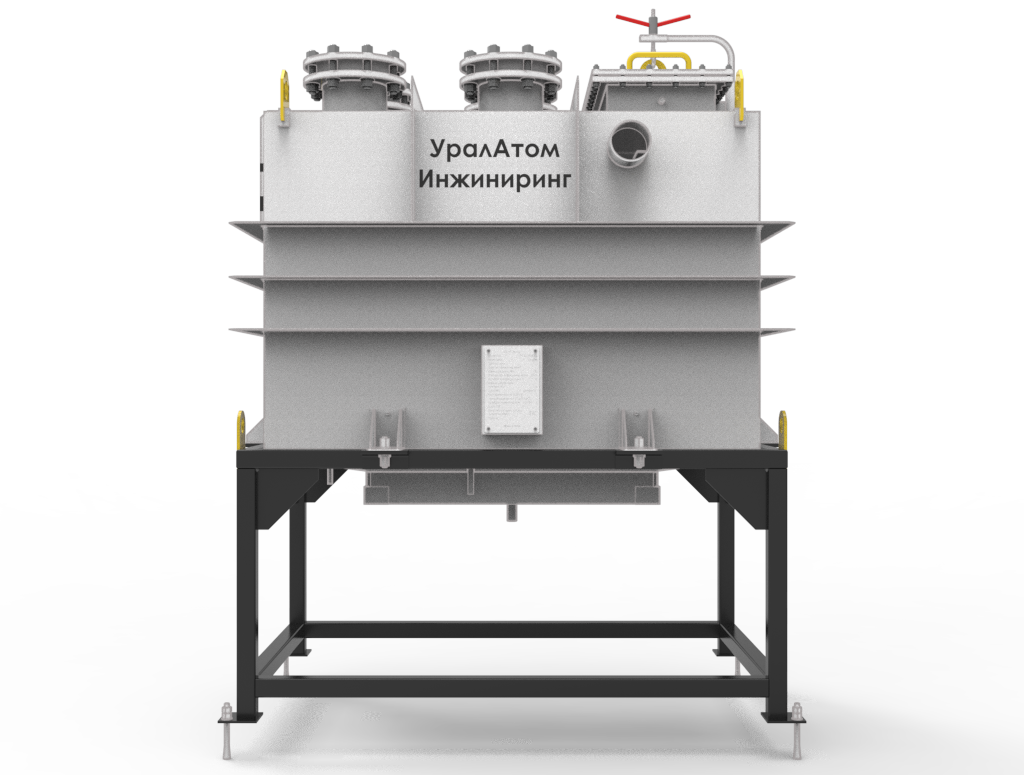

Скруббер (2024)
Предназначен для очистки газов от вредных веществ и пыли с одновременной механической очисткой от взвешенных частиц диаметром более 10 мкм.
Скруббер представляет прямоугольный сосуд с коническим днищем с толщиной стенки 4 мм, состоящий из следующих составных частей: корпус, сопло, каплеуловитель, опора, люк, окна смотровые, рама, ребро, устройство поворотное, экран, крышка люка ,крышка.
Скруббер снабжен штуцерами входа/выхода газа, подачи щелочи, опорожнения, люком, смотровыми окнами.
Смотровые окна предусмотрены для визуального контроля распылительных устройств в процессе проведения испытаний.
Технические характеристики:
| Классификационное обозначение по НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Температура расчетная, °С | 90 | |
| Давление:
расчетное(изб.), МПа рабочее(вакуумметрическое), МПа гидроиспытаний(изб.), МПа | 0,1 0,0035 0,14 | |
| Производительность рабочая, не более, м3/ч | 100 | |
| Гидравлическое сопротивление, Па | до 400 | |
| Расход щелочного раствора, м3/ч | 0,3 | |
| Степень механической очистки, % | 85 | |
| Степень химической очистки, % | 60 | |
| Вместимость, не более,м3 | 1,0 | |
| Основной конструкционный материал | сталь 12Х18Н10Т, ГОСТ 5632-2014 | |
| Срок службы, не менее, лет | 10 | |
| Масса пустого (с рамой), не более, кг | 535 |
Скруббер
Скруббер
Скруббер
Скруббер

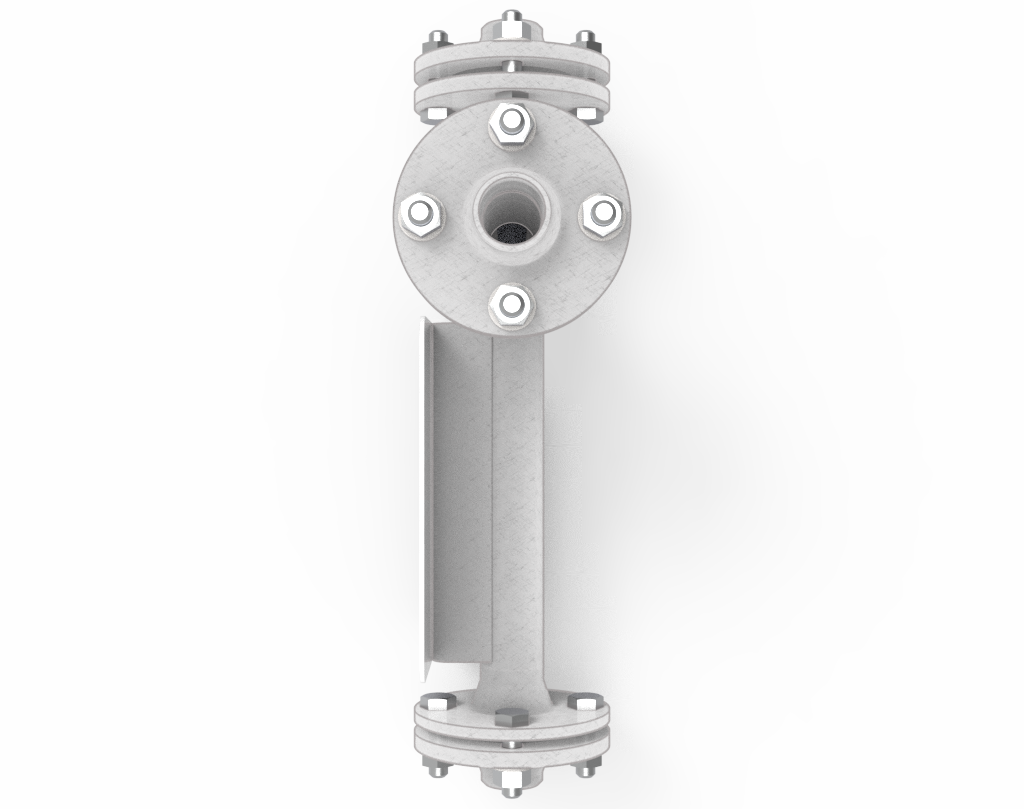

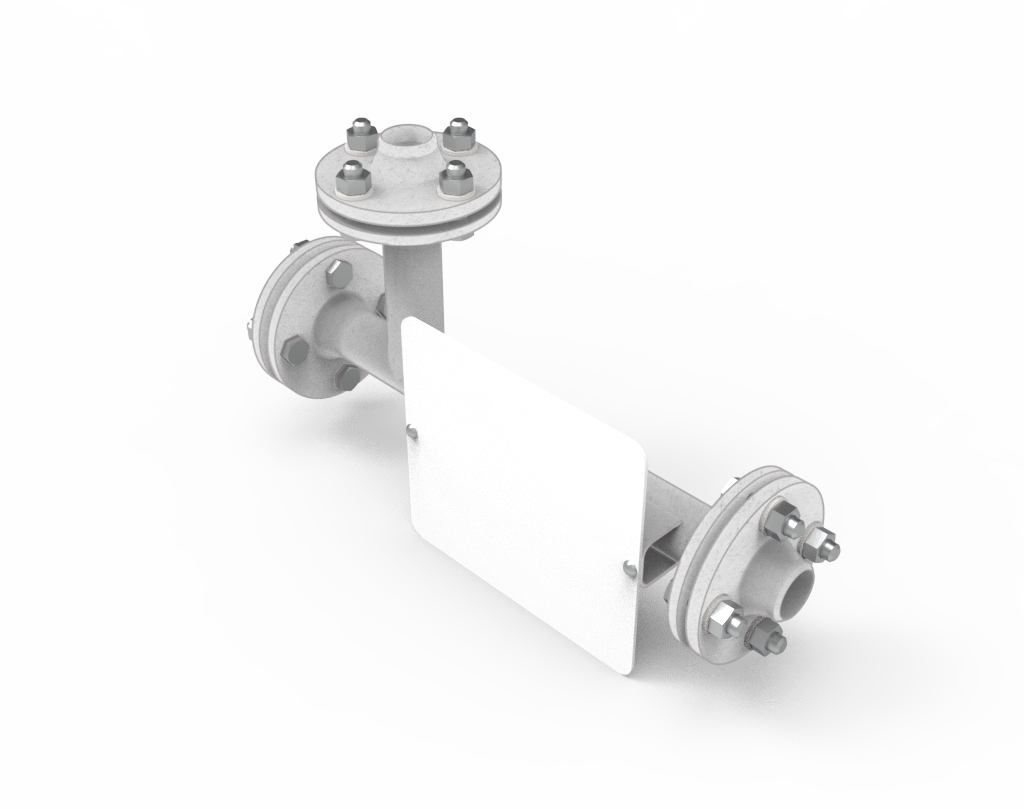

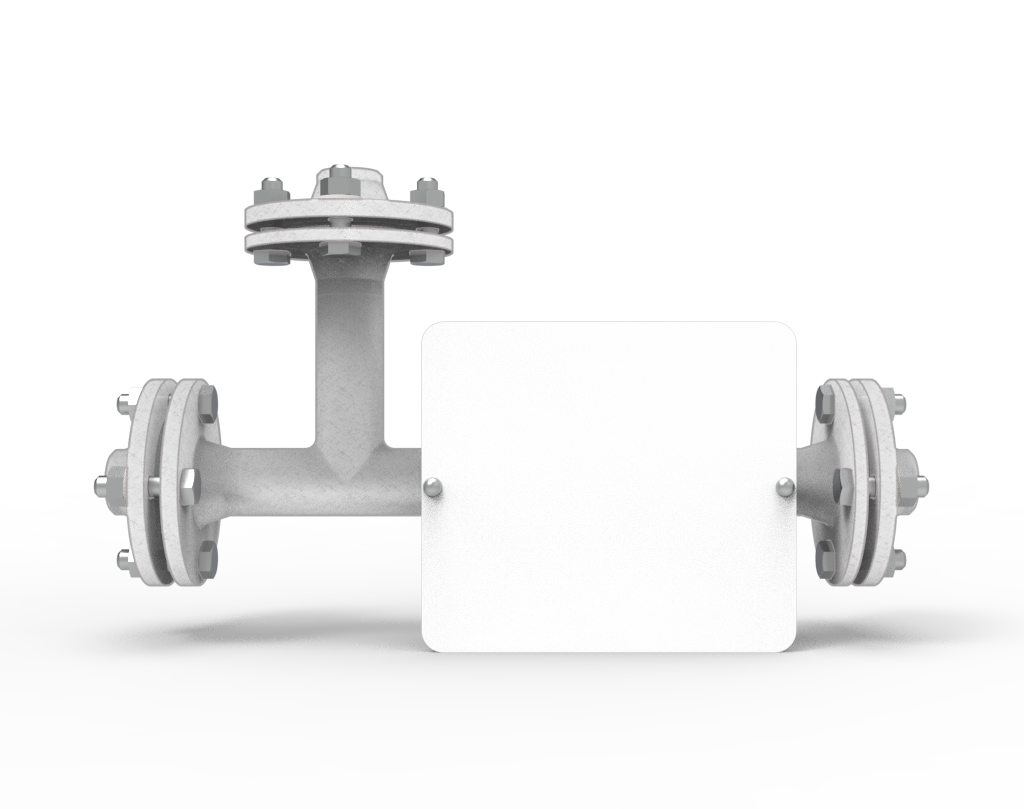

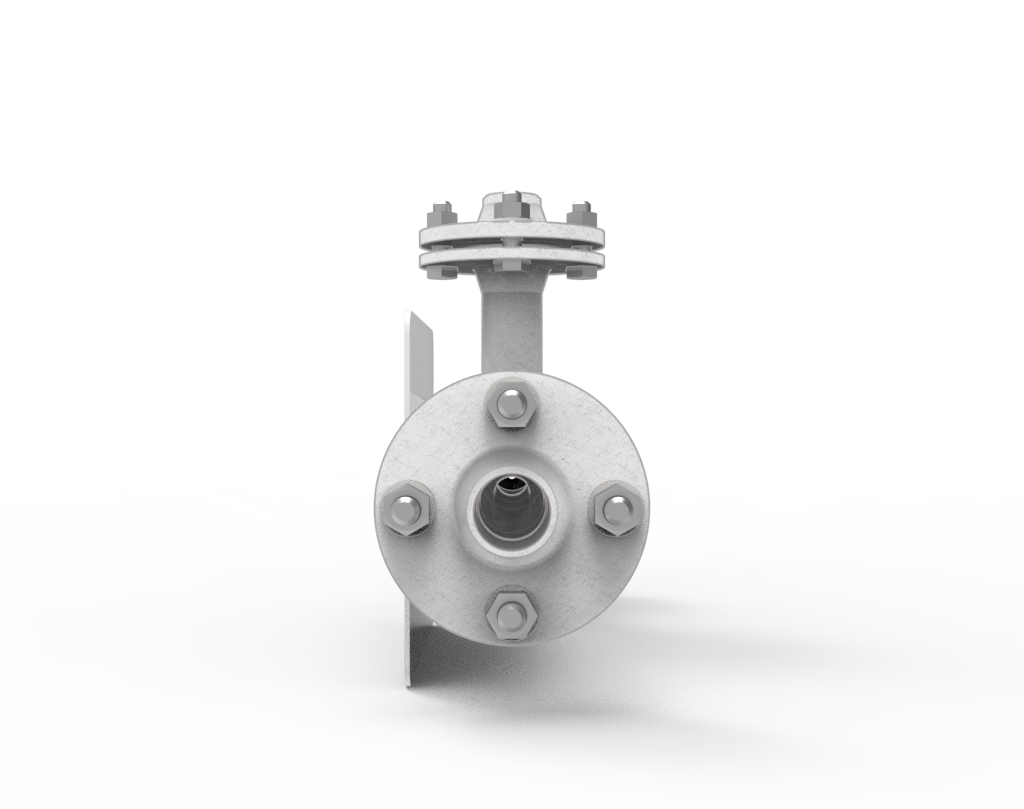

Эжектор (2025)
Предназначен для создания заданного вакуумметрического давления.
Технические характеристики:
| Классификационное обозначение по НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Давление: расчетное, МПа рабочее гидроиспытаний, МПа | 1,6 0,8 2,0 | |
| Рабочая среда | воздух | |
| Температура: расчетная, °С рабочей среды, °С | 50 30 | |
| Состав эжектируемой среды | пары воды с абгазами | |
| Основной конструкционный материал | сталь 12X18H10T ГОСТ 5632-2014 | |
| Срок службы, не менее, лет | 80 | |
| Масса, не более, кг | 5,6 |
Эжектор
Эжектор
Эжектор
Эжектор

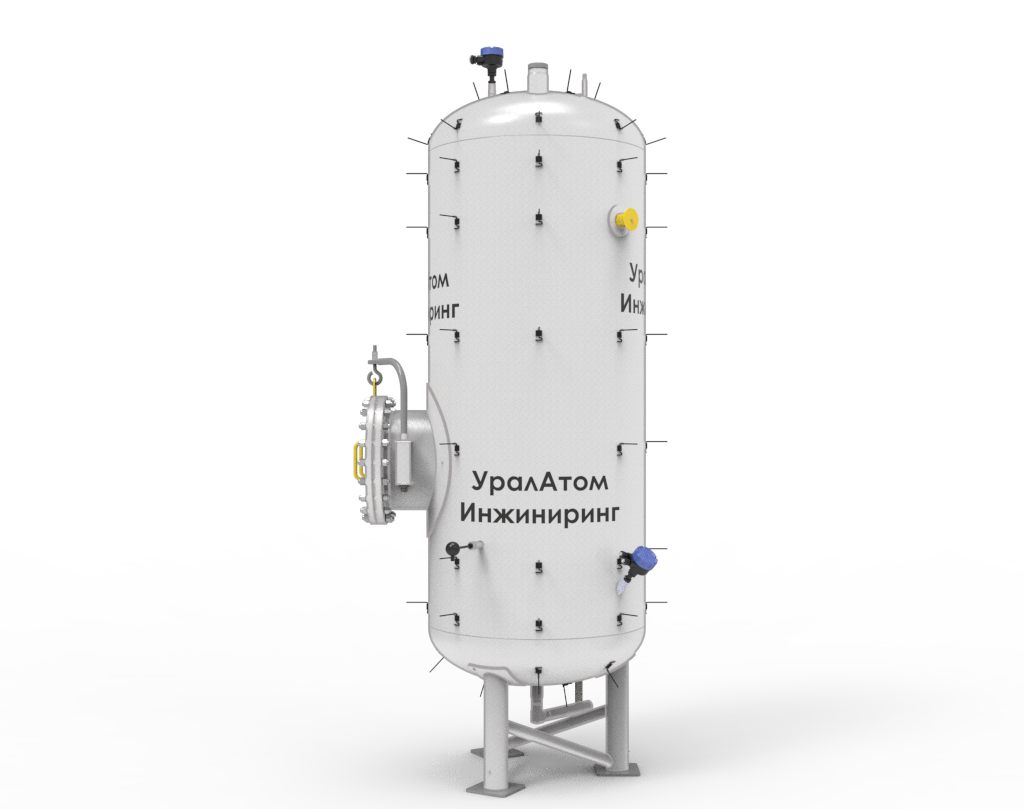

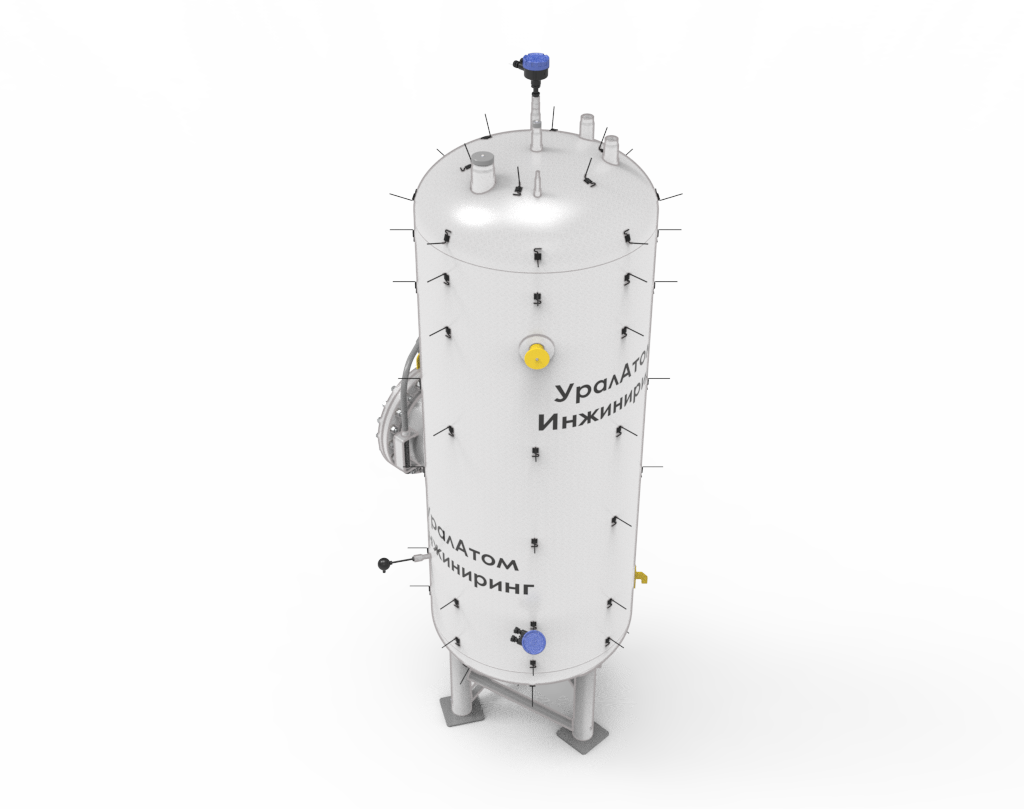

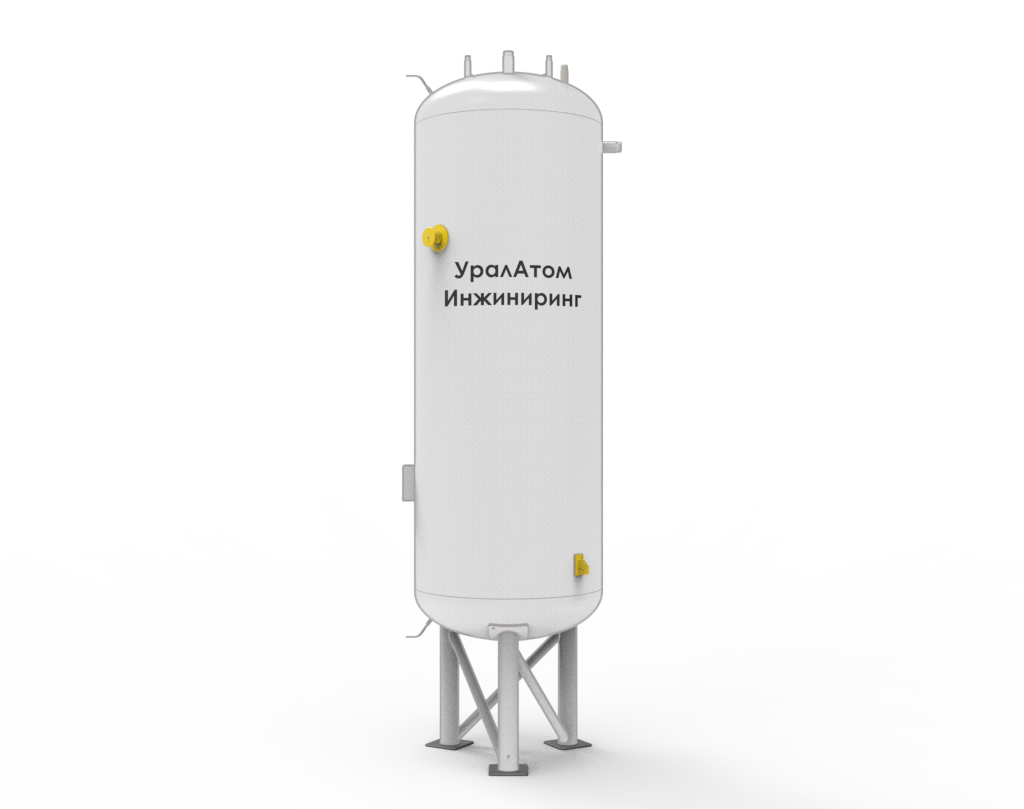

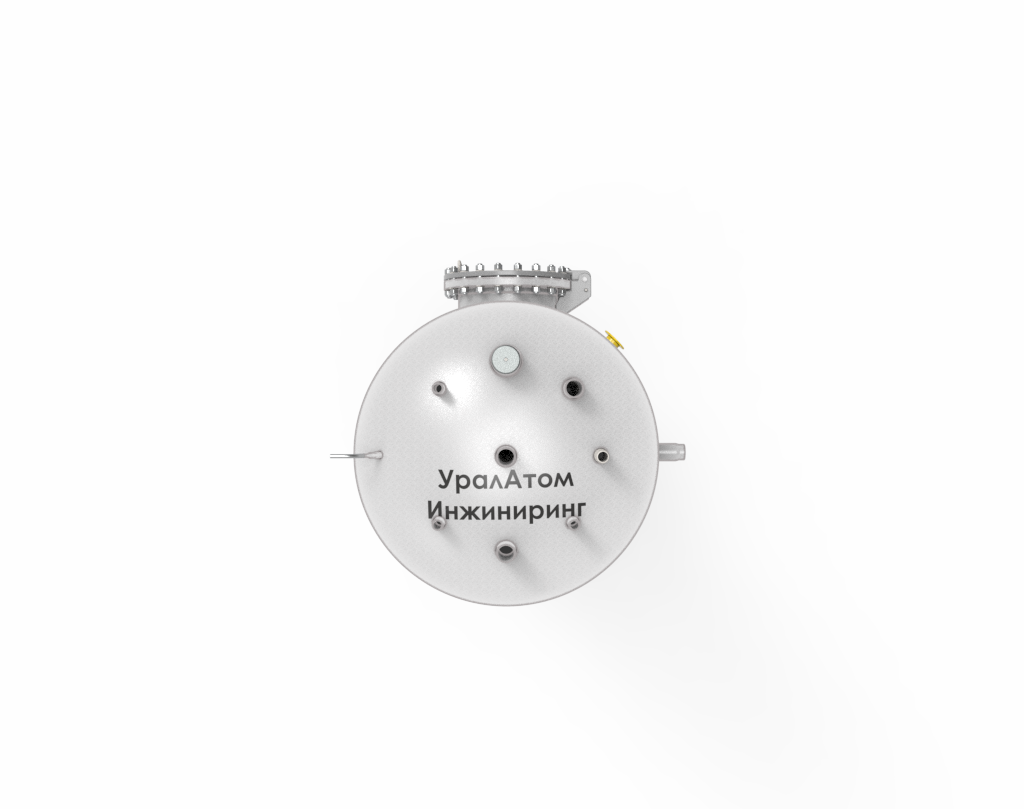

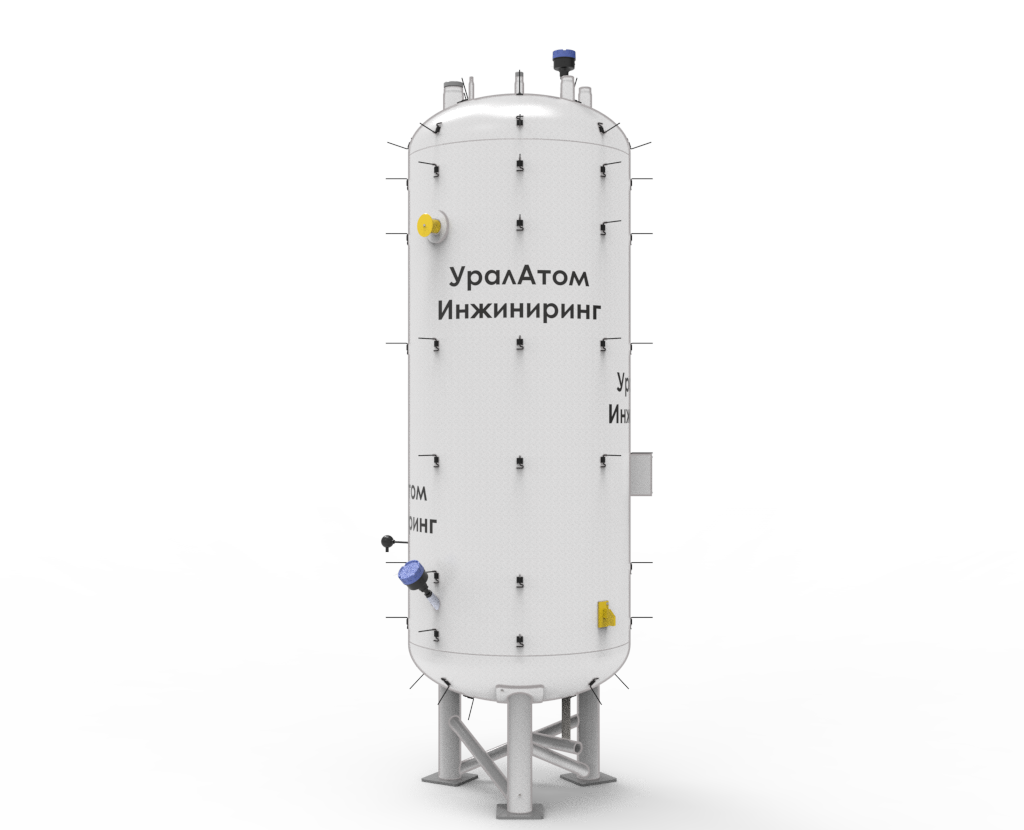

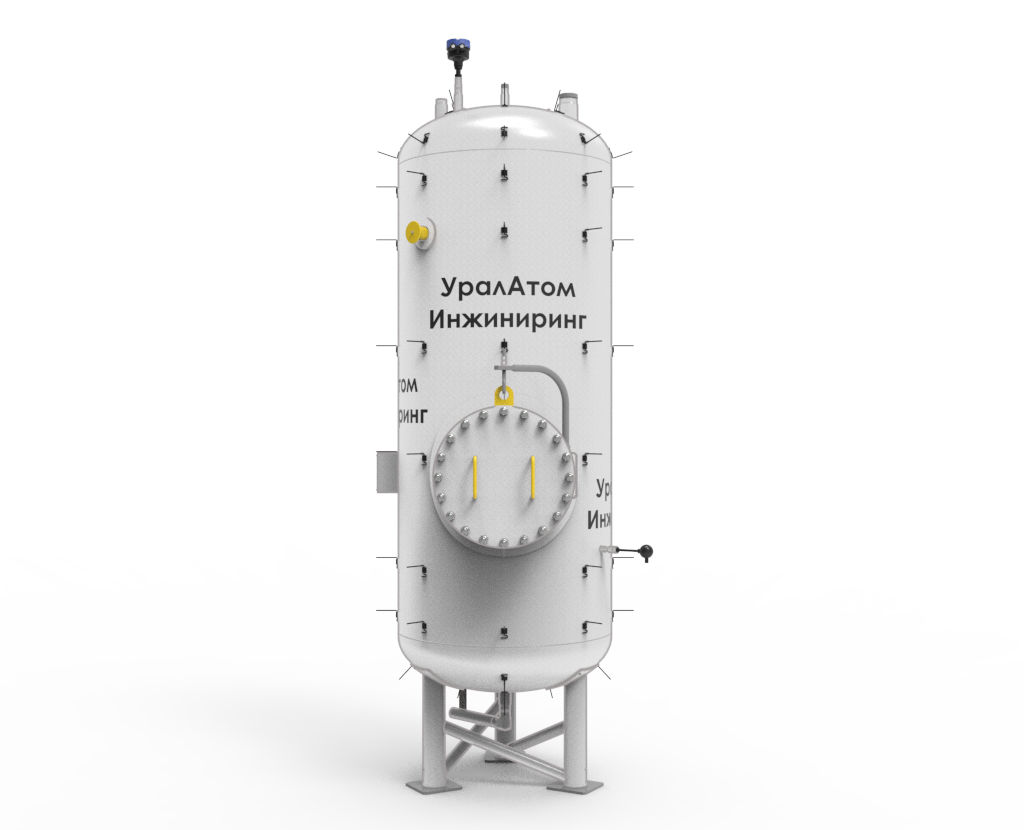

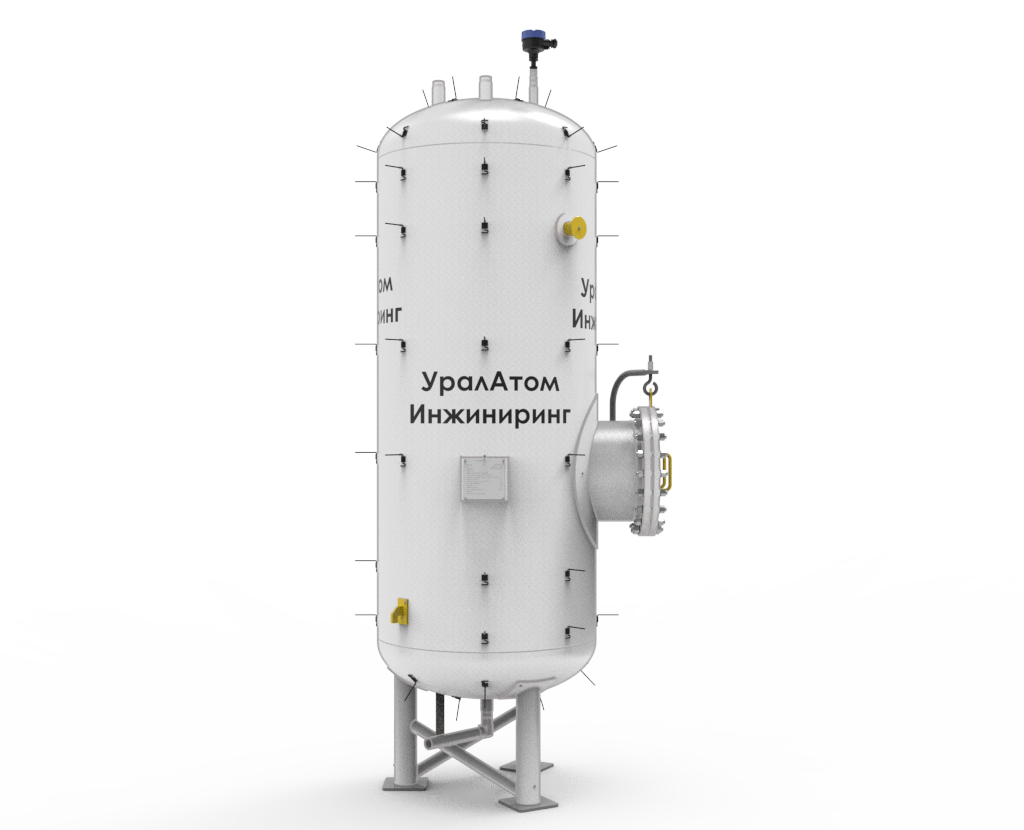

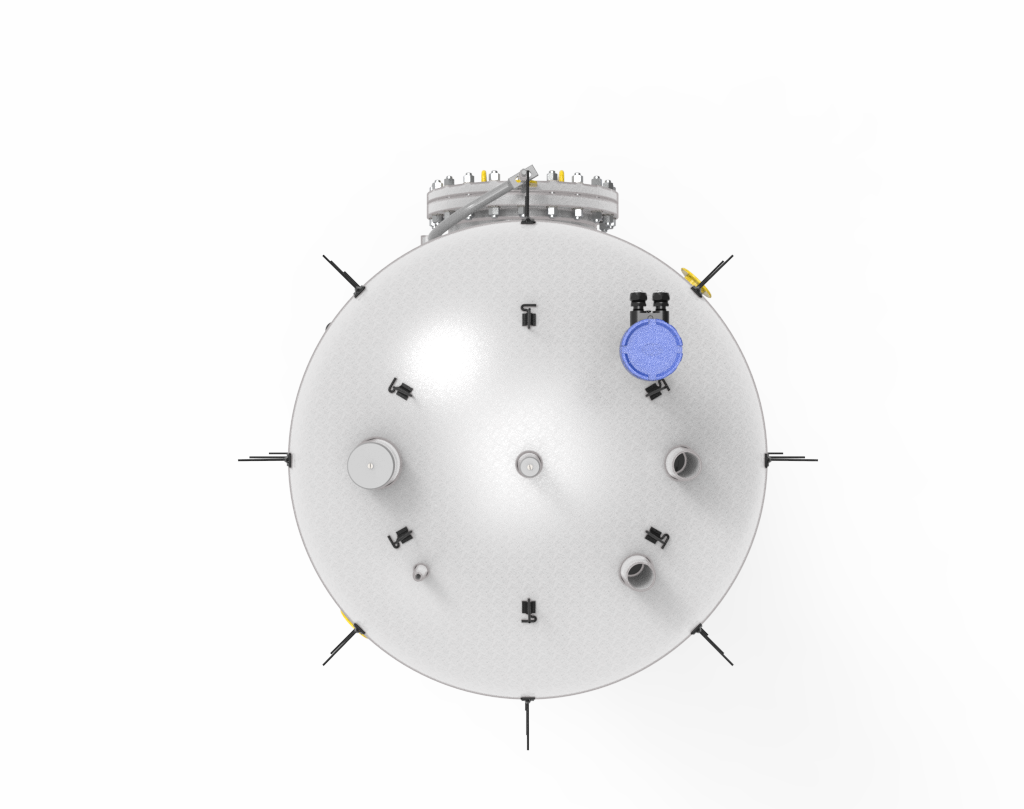

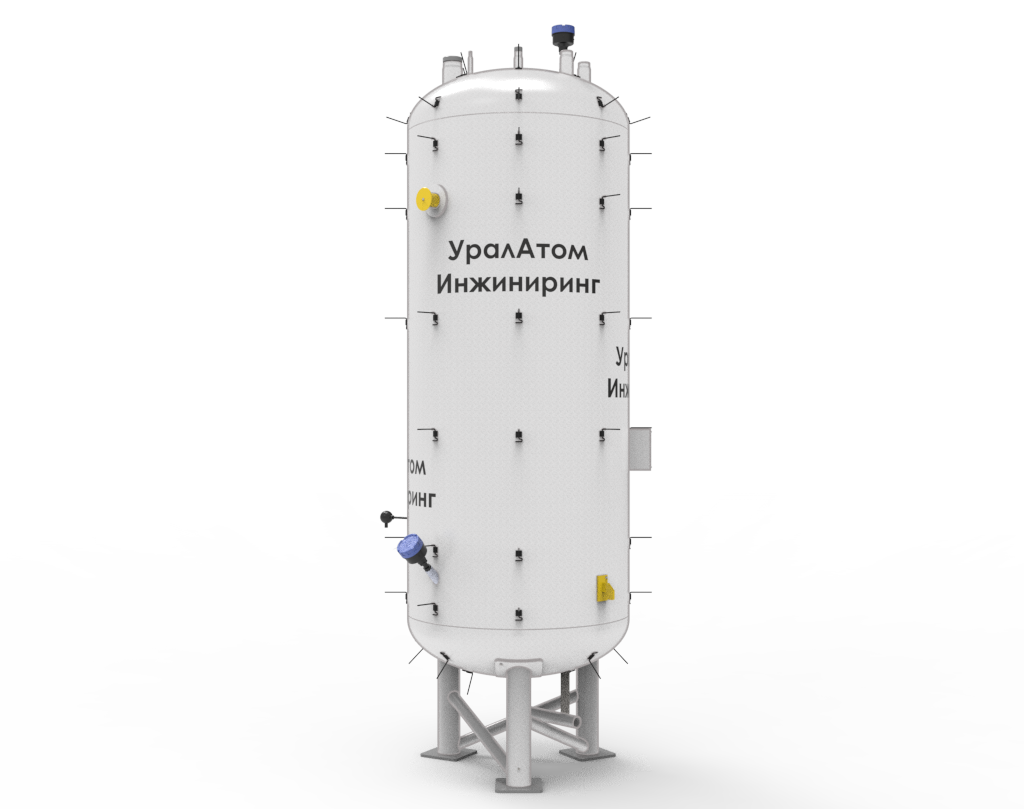

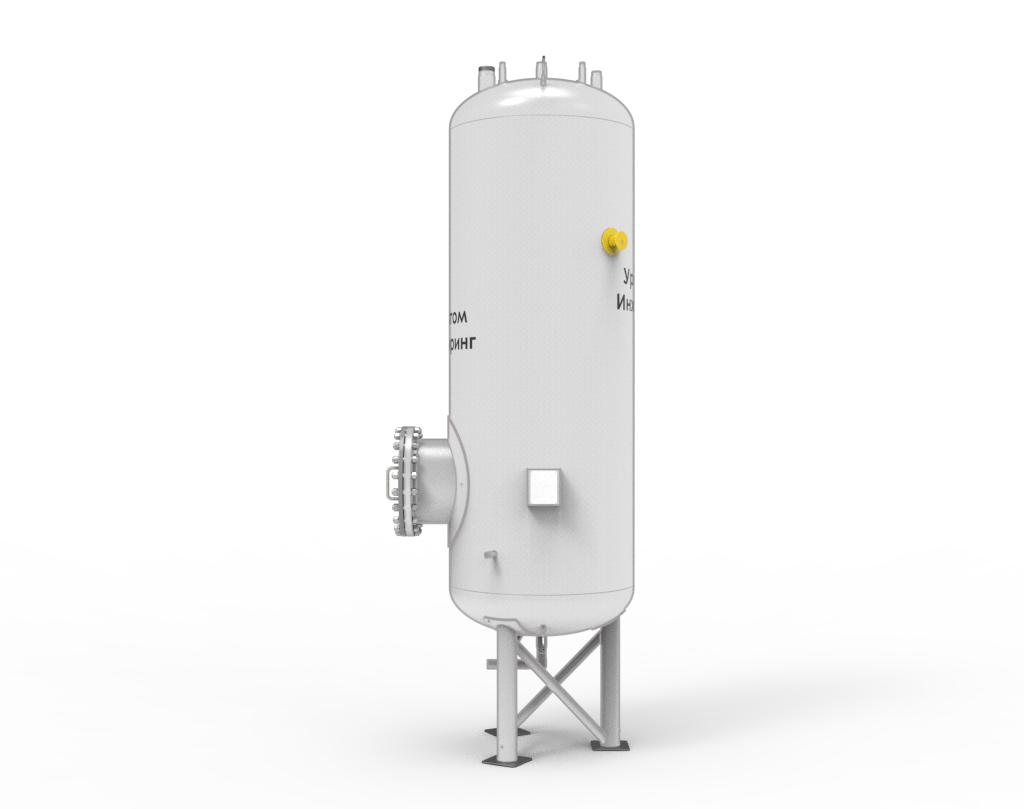

Емкость (2025)
Предназначена для сбора избыточного конденсата.
Емкость представляет собой вертикальный цилиндрический сосуд с эллиптическими днищами с внутренним диаметром 1 000 мм.
Емкость снабжена опорами, штуцерами для входа и выхода конденсата, штуцером сдувки, штуцерами под контрольно-измерительные приборы, люком.
Технические характеристики:
| Классификационное обозначение по НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Давление:
расчетное (изб.), МПа рабочее | 0,01 налив5 | |
| Рабочая среда | конденсат | |
| Температура:
расчетная, °С рабочая, не более, °С | 100
60 | |
| Рабочий объём, м3 | 1,8 | |
| Полный объём, м3 | 2.0 | |
| Основной конструкционный материал | сталь 12Х18Н10Т
ГОСТ 5632-2014 | |
| Срок службы, не менее, лет | 80 | |
| Масса, не более, кг | 2 550 |
Емкость
Емкость
Емкость
Емкость

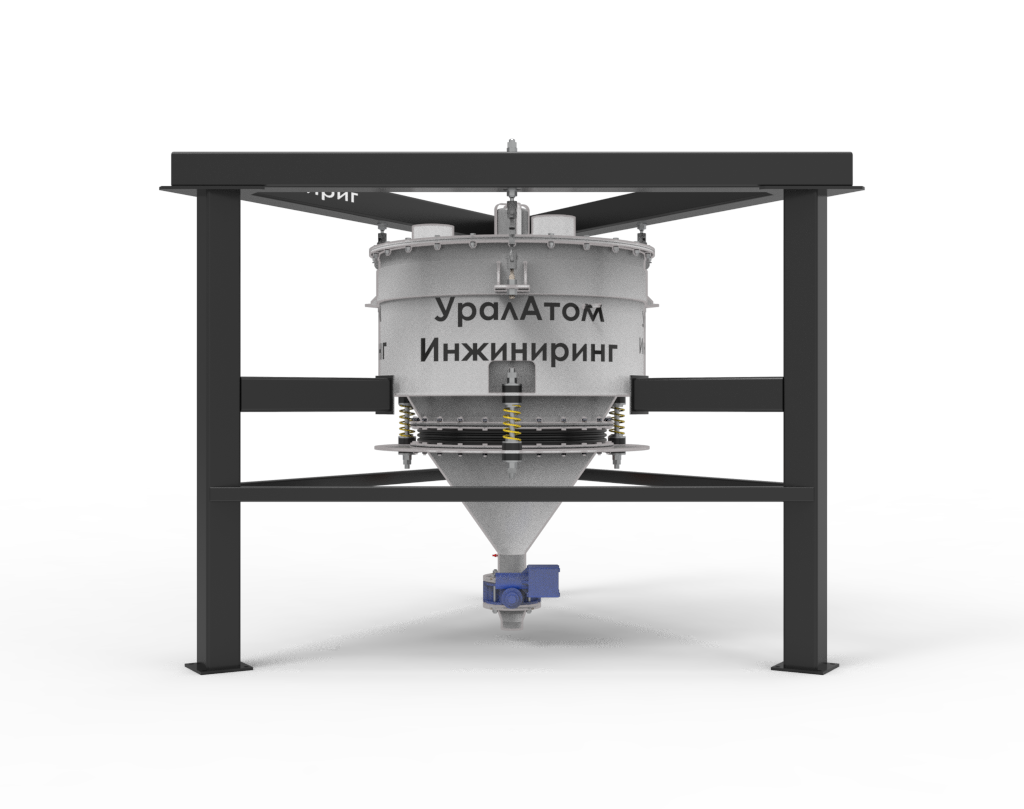

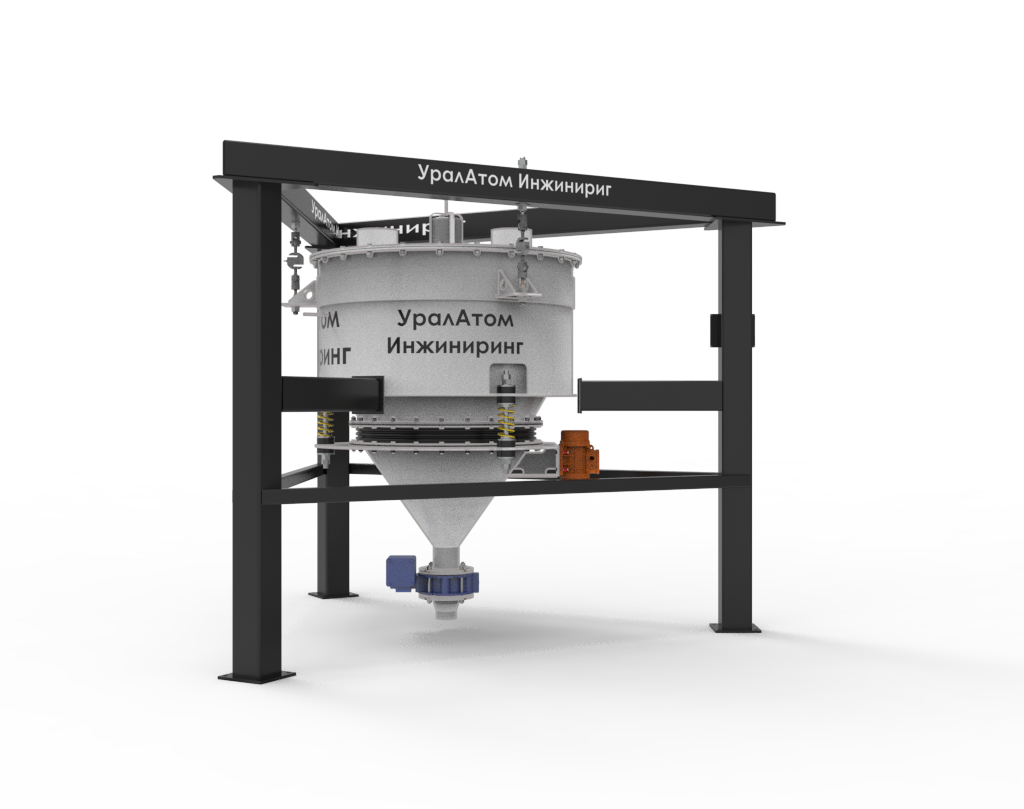

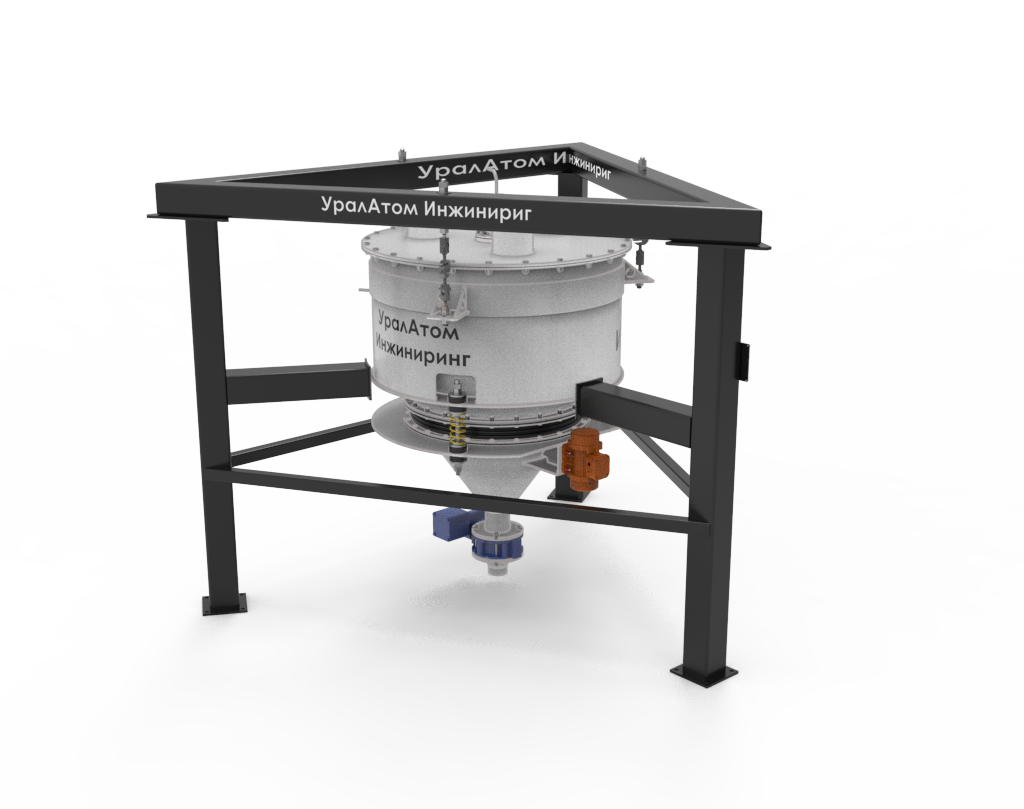

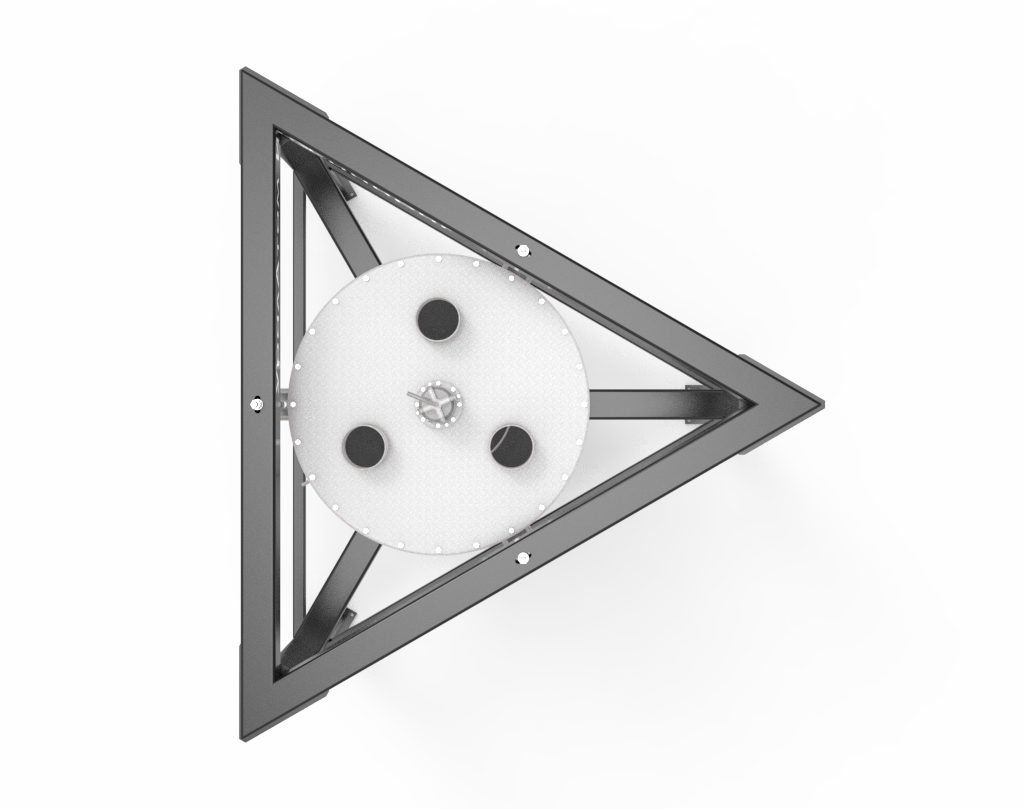

Ёмкость-мерник (2025)
Предназначена для дозирования и загрузки сыпучих материалов.
Изделие состоит из рамы, на которой установлены весоизмерительные датчики с подвесами. На подвесы крепится корпус. Корпус представляет собой цилиндрическую обечайку сверху которой приварен фланец, а снизу конус с кольцом.
К кольцу корпуса присоединён конус за счёт шпилечного соединения через шайбы и пружины. Конус в верхней части имеет фланец в виде кольца, в нижней части фланец для соединения с затвором.Снизу конуса установлен затвор ДУ 100 с электромеханическим приводом.
К затвору через фланцевое соединение присоединён переходник. Переходник выполнен в виде трубы с конической частью, которая меняет сечение с DN100 на DN80.
К конусу так же на кронштейне прикреплён мотор-вибратор.
На корпусе в верхней части установлена крышка с патрубками для входа среды и воздушным фильтром. Конструкция воздушного фильтра позволяет продувку сжатым воздухом его на месте и быструю замену при необходимости.
Технические характеристики:
| Классификационное обозначение по НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Давление: расчетное, МПа рабочее | 0.0075 0,0001 | |
| Рабочая среда | цемент, бентонит | |
| Температура: расчетная, °С рабочей среды, °С | 40 от 15 до 50 | |
| Состав эжектируемой среды | пары воды с абгазами | |
| Основной конструкционный материал | сталь 12X18H10T углеродистая сталь | |
| Срок службы, не менее, лет | 80 | |
| Масса, не более, кг | 710 |
Емкость-мерник
Емкость-мерник
Емкость-мерник
Емкость-мерник

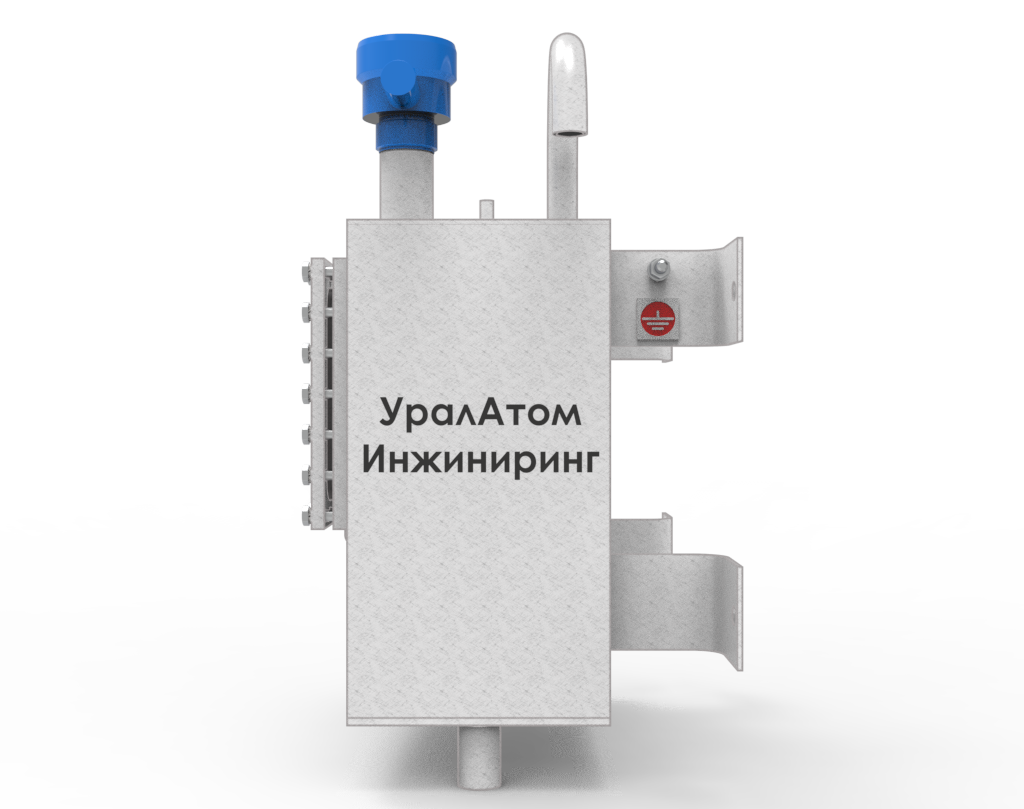

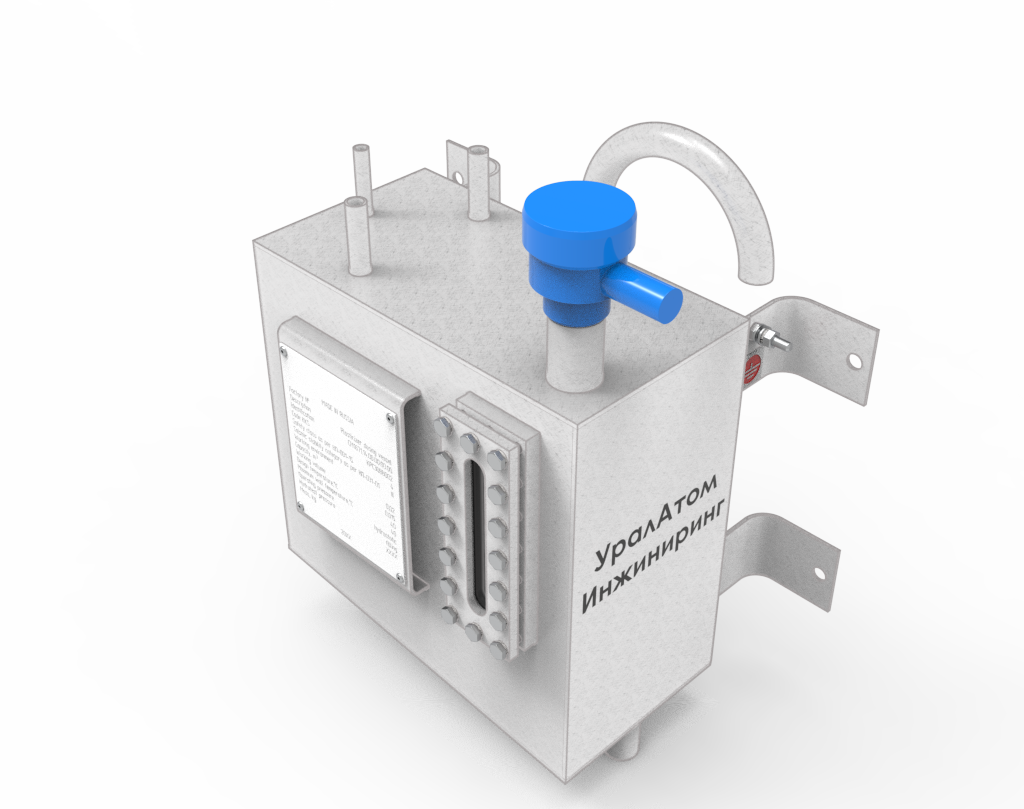

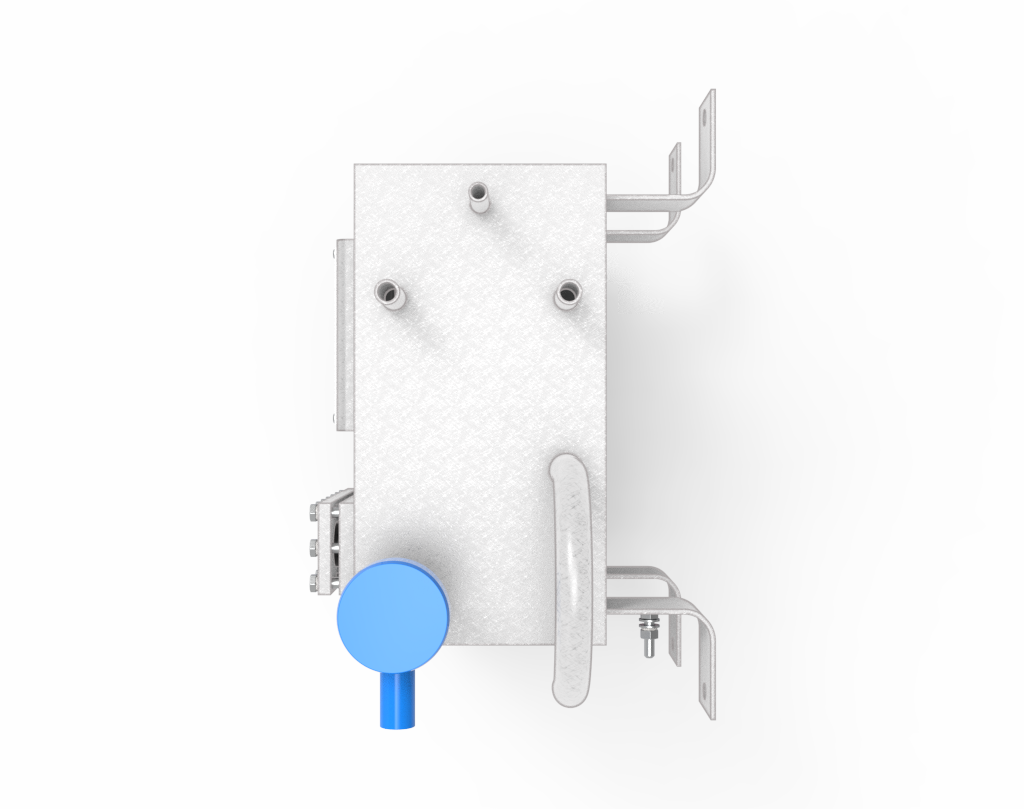

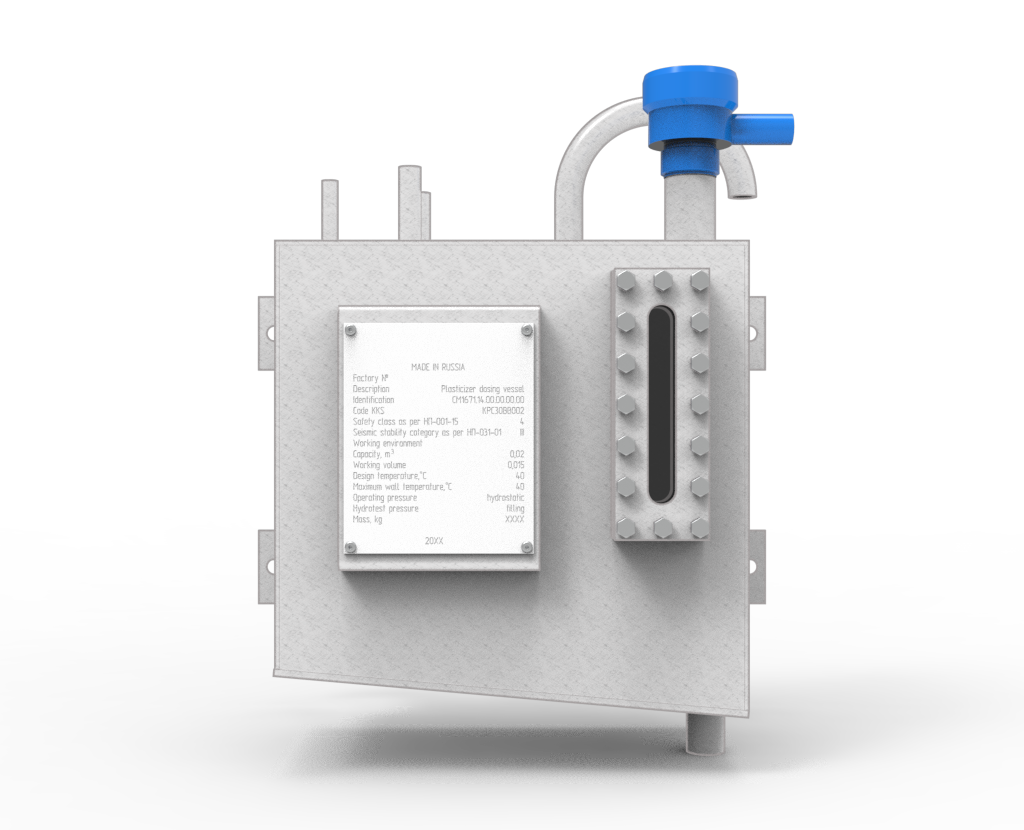

Ёмкость-дозатор пластификатора (2025)
Предназначена для дозированного приема и подачи в смеситель жидкого пластификатора.
Технические характеристики:
| Классификационное обозначение по НП-001-97 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Давление: расчетное, МПа рабочее давление сжатого воздуха, МПа | 0,03 гидростатическое от 0,2 до 0,4 | |
| Рабочая среда | пластификатор на основе поликарбоксила | |
| Температура: расчетная, °С рабочая, °С | +40 от +20 до +40 | |
| Основной конструкционный материал | 12X18H10T ГОСТ 5632-2014 | |
| Срок службы, не менее, лет | 80 | |
| Масса, не более, кг | 25 |
Емкость-дозатор пластификатора
Емкость-дозатор пластификатора
Емкость-дозатор пластификатора
Емкость-дозатор пластификатора

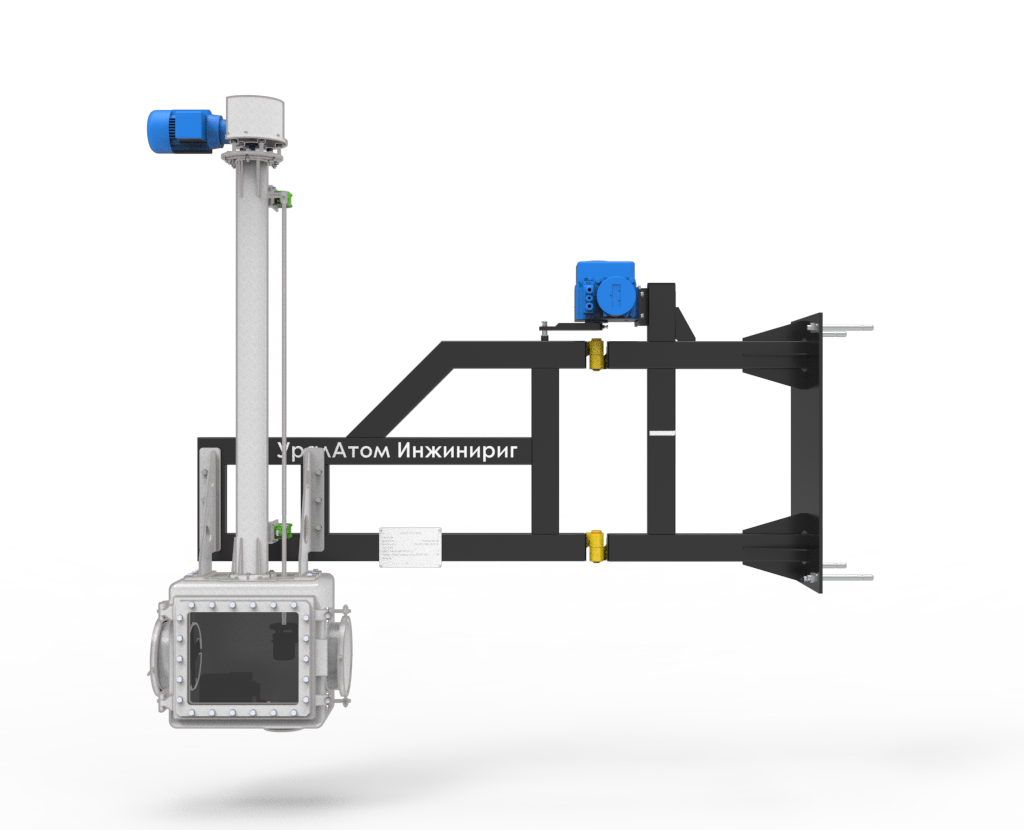

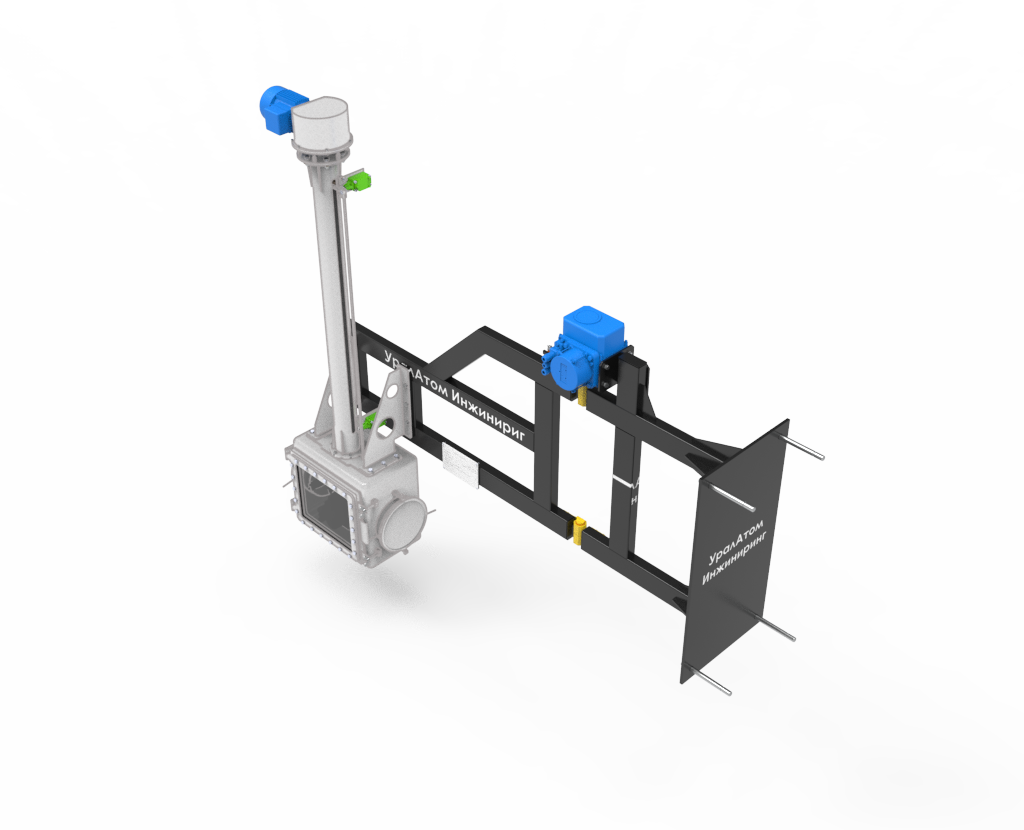

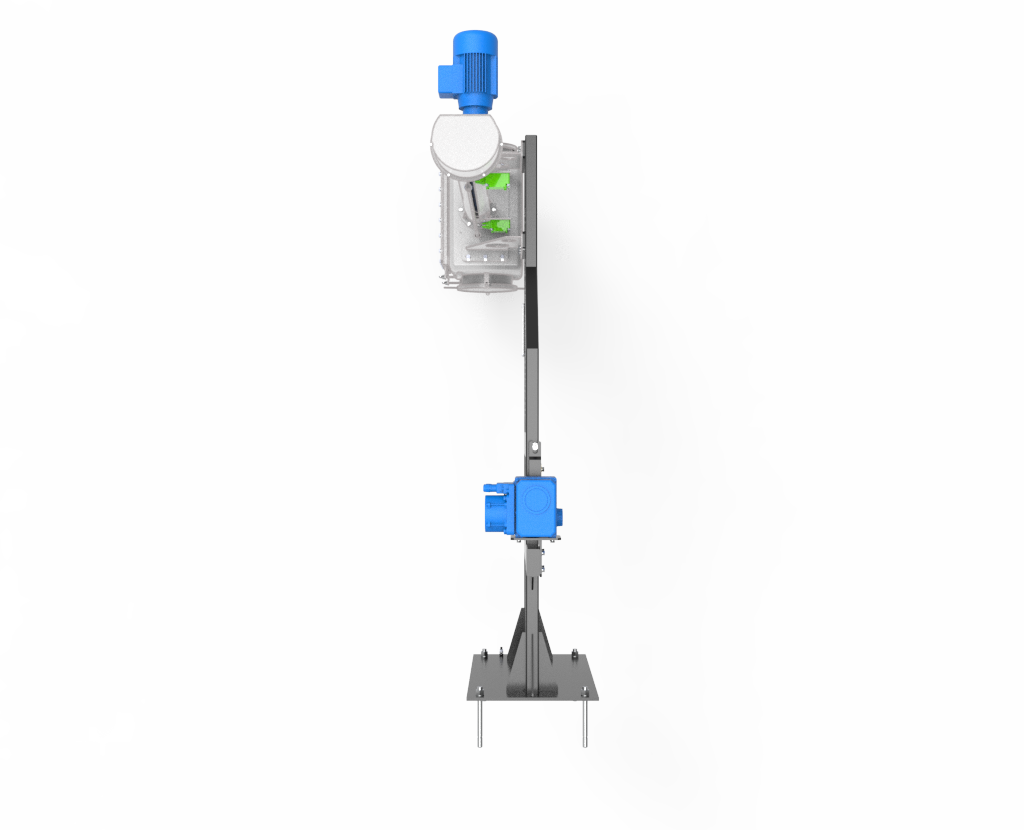

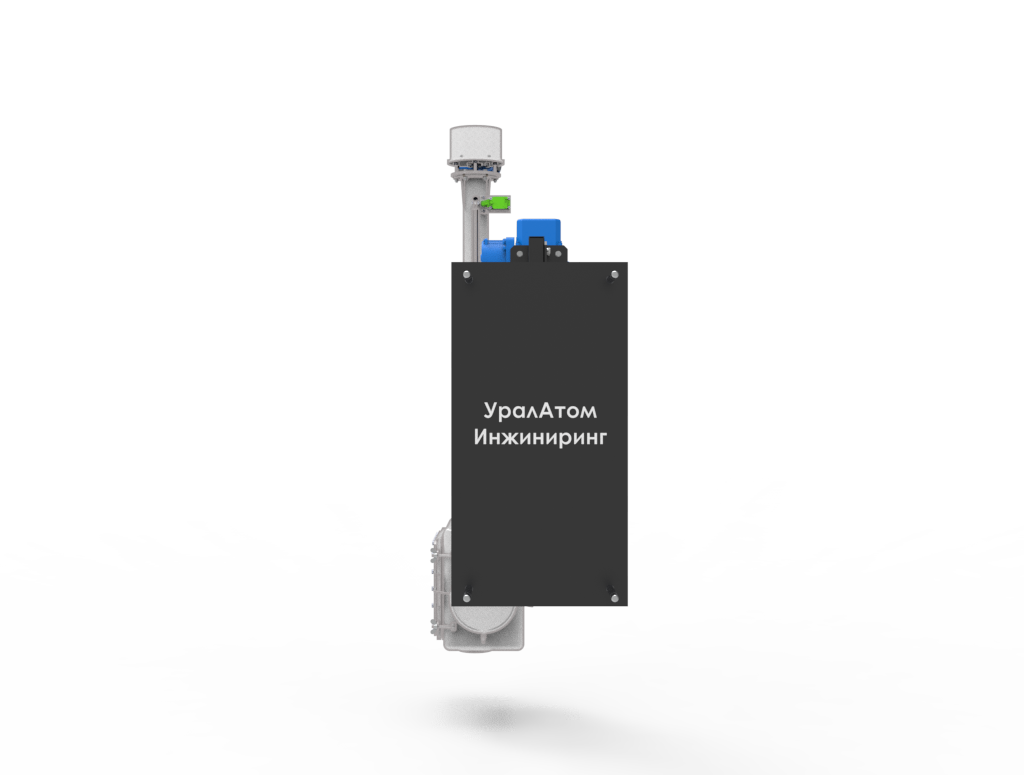

Устройство отбора проб (2025)
Предназначено для отбора проб из контейнера.
Устройство состоит из кронштейна, который представляет собой сварную конструкцию из прямоугольных труб (углеродистая сталь), к которым приварены платики с внутренней резьбой под винты и листом для крепления к стене.
К кронштейну через петли присоединена консоль поворотная. Консоль поворотная также представляет собой сварную конструкцию из прямоугольных труб (углеродистая сталь) к которым приварены платики с внутренней резьбой под винты. Консоль поворотная поворачивается за счёт механизма. Механизм установлен на сварном кронштейне.
На консоли поворотной с помощью винтов закреплены сварные элементы – кронштейны к которым прикручен бокс. Бокс выполнен из нержавеющей стали и представляет собой корпус с дверью, крышкой и перчаточными проёмами.
На боксе установлена стойка. Стойка выполнена из трубы. Внутри стойки находиться домкрат с электродвигателем и подшипниковый узел. К подвижной гайке домкрата прикреплена штанга, которая с помощью захвата удерживает банку (пробоотборную ёмкость). В верхней части стойки установлен кожух для защиты домкрата от пыли и грязи.
Внутри бокса установлен механизм, который с помощью рычагов открывает/закрывает крышку бокса для отпускания пустой банки (пробоотборную ёмкость) и подъёма полной. Для контроля положения штанги на корпусе стойки установлены выключатель концевой верхний и выключатель концевой нижний.
Технические характеристики:
| Классификационное обозначение по НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Вертикальное перемещениештанги для забора пробы, не более, мм | 942 | |
| Скорость вертикального перемещения штанги, не более мм/с | 23 | |
| Номинальный объём пробоотборной ёмкости, не более, дм3 | 0,16 | |
| Габаритные размеры устройства
длина ширина высота | 1874 524 1742 | |
| Основной конструкционный материал | сталь 12X18H10T, углеродистая сталь | |
| Срок службы, не менее, лет | 80 | |
| Масса, не более, кг | 175 |
Устройство отбора проб
Устройство отбора проб
Устройство отбора проб
Устройство отбора проб

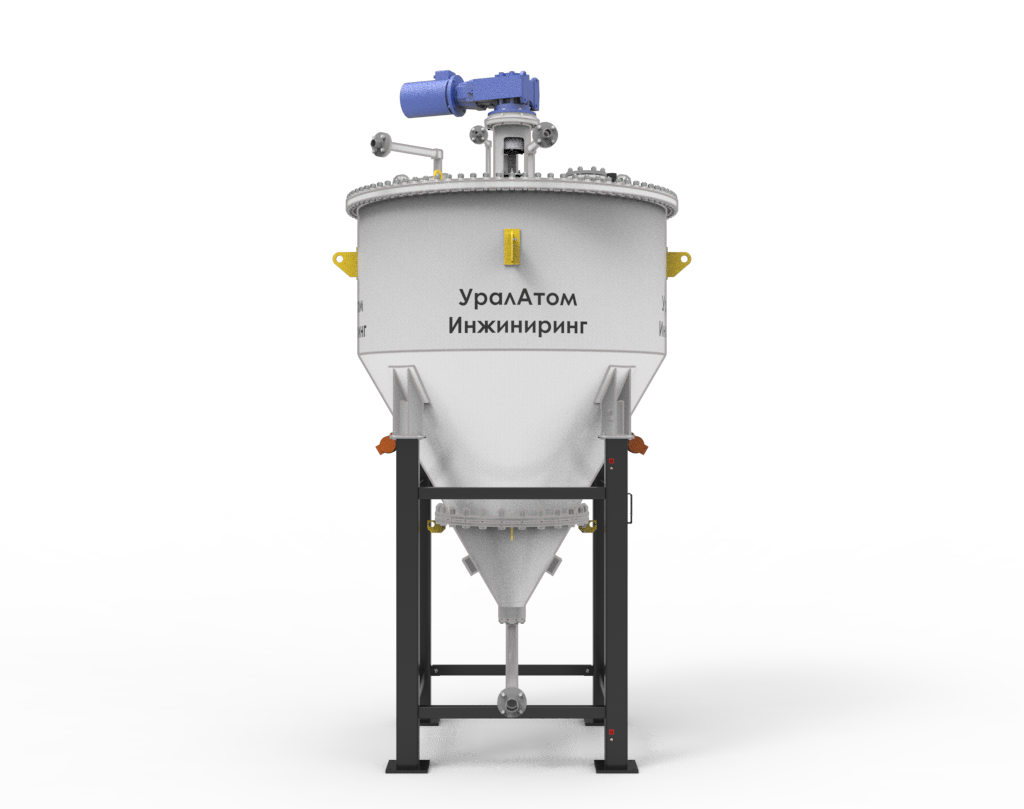

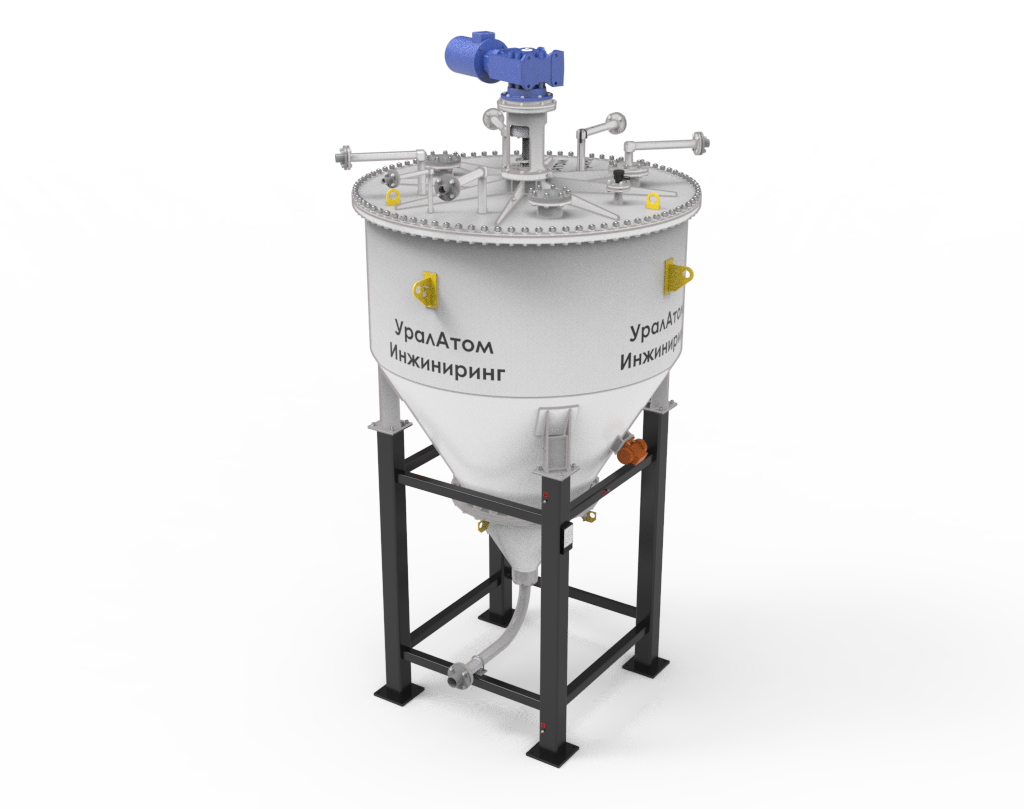

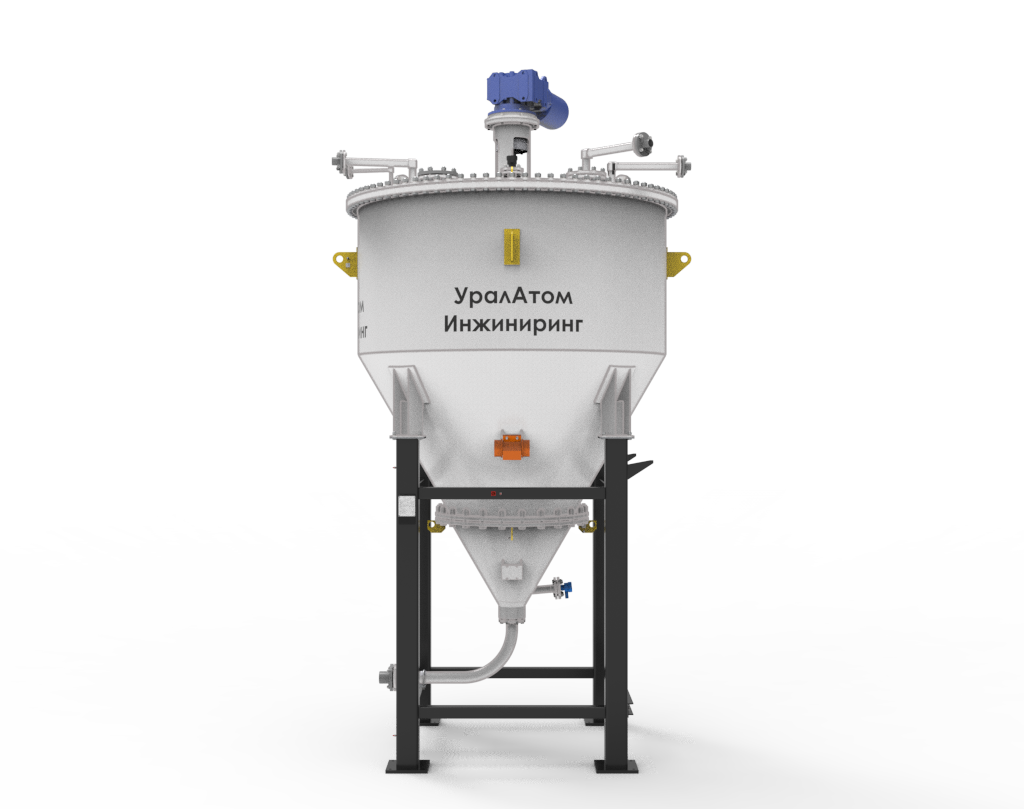

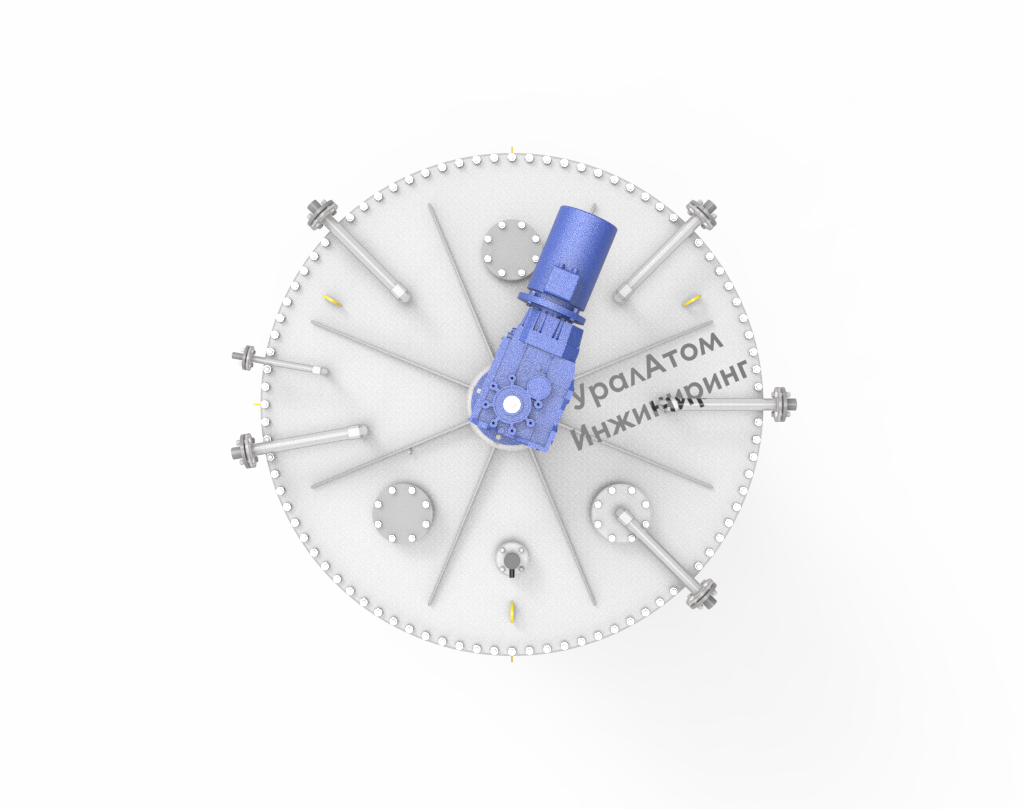

Емкость-отстойник (2025)
Предназначена для приема и разделения промывочных растворов.
Представляет собой емкость с патрубками для подачи и отвода технологических сред, для установки сигнализаторов уровня (верхнего и нижнего) и резервными патрубками. Емкость оснащена перемешивающим устройством с мотор-редуктором.
Емкость представляет собой сборную конструкцию из сварных корпуса и воронки, соединенных между собой посредством фланцевого соединения с уплотнительной прокладкой. Емкость оснащена фланцами для установки крышки и подсоединения отводящего трубопровода, патрубком для установки сигнализатора нижнего уровня, четырьмя опорами для установки на рамную конструкцию (опору), строповочными ушками и площадками для установки вибраторов.
Перемешивающее устройство служит для перемешивания промывочного раствора в емкости, что обеспечивает его однородность. Перемешивающее устройство состоит из валов с закрепленными на них лопастными мешалками и соединенными между собой муфтами, подшипникового узла и каркаса для крепления устройства к крышке изделия.
Технические характеристики:
| Классификационное обозначение по НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Вместимость, не более, м3 | 6,5 | |
| Температура,℃ рабочая расчетная | от +5 до +30 +40 | |
| Давление, МПа рабочее расчетное гидроиспытаний | гидростатическое 0,03 налив | |
| Привод перемешивающего устройства:
- тип | MBH-125-27,2 | |
| Режим работы | периодический | |
| Основной конструкционный материал | 12Х18Н10Т ГОСТ 5632-2014 | |
| Срок службы, не менее, лет | 80 | |
| Масса при гидроиспытаниях, не более, кг | 10 370 |
Емкость-отстойник
Емкость-отстойник
Емкость-отстойник
Емкость-отстойник

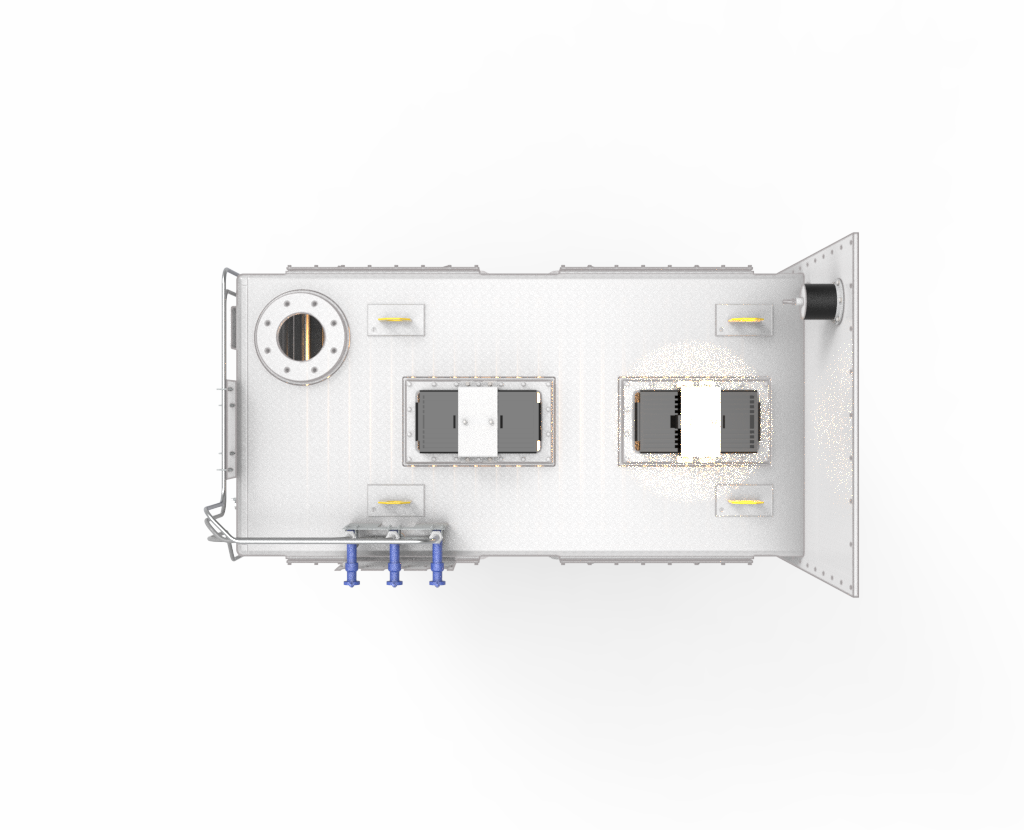

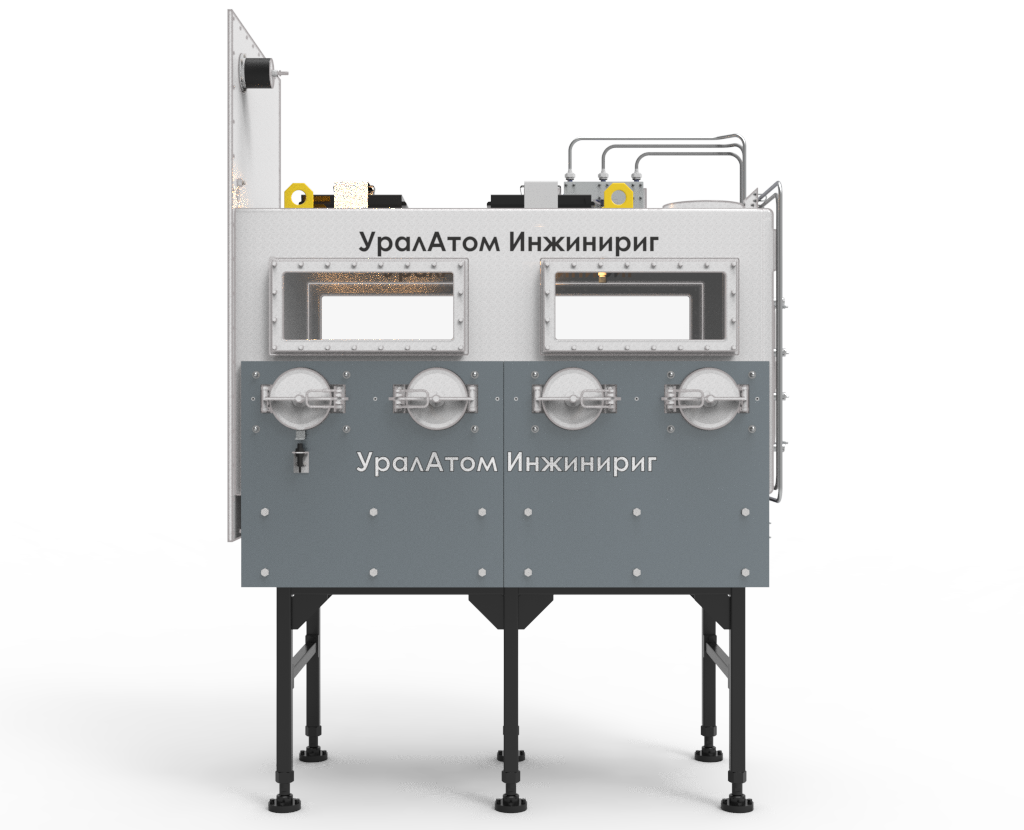

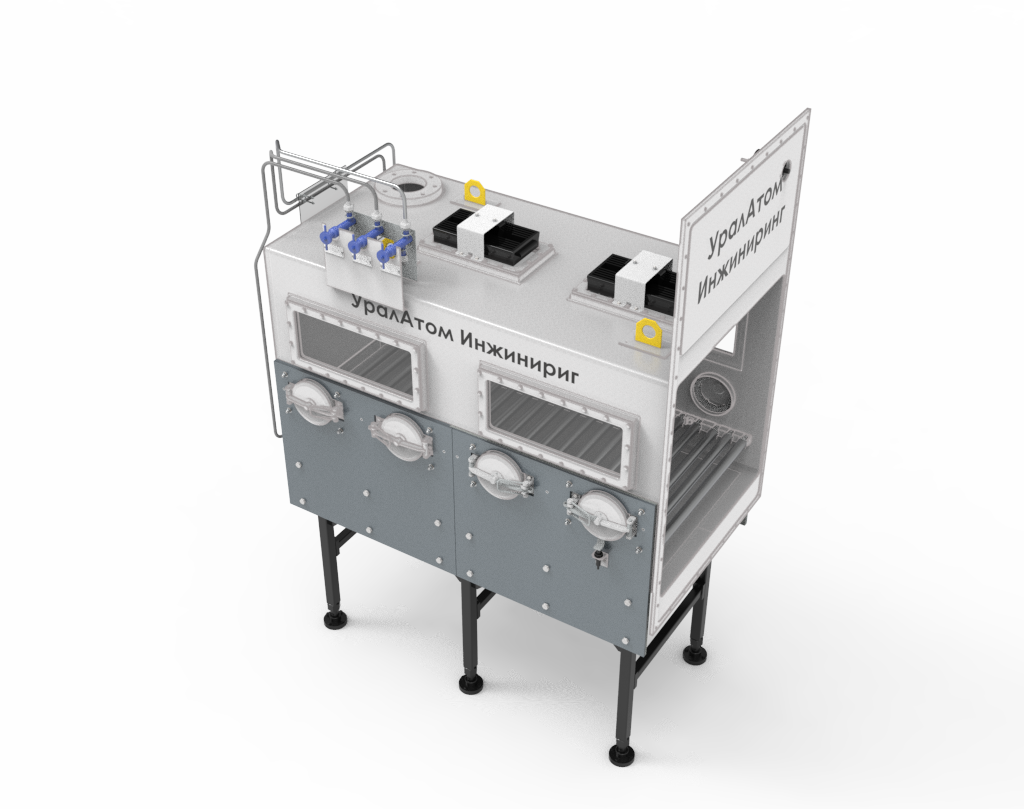

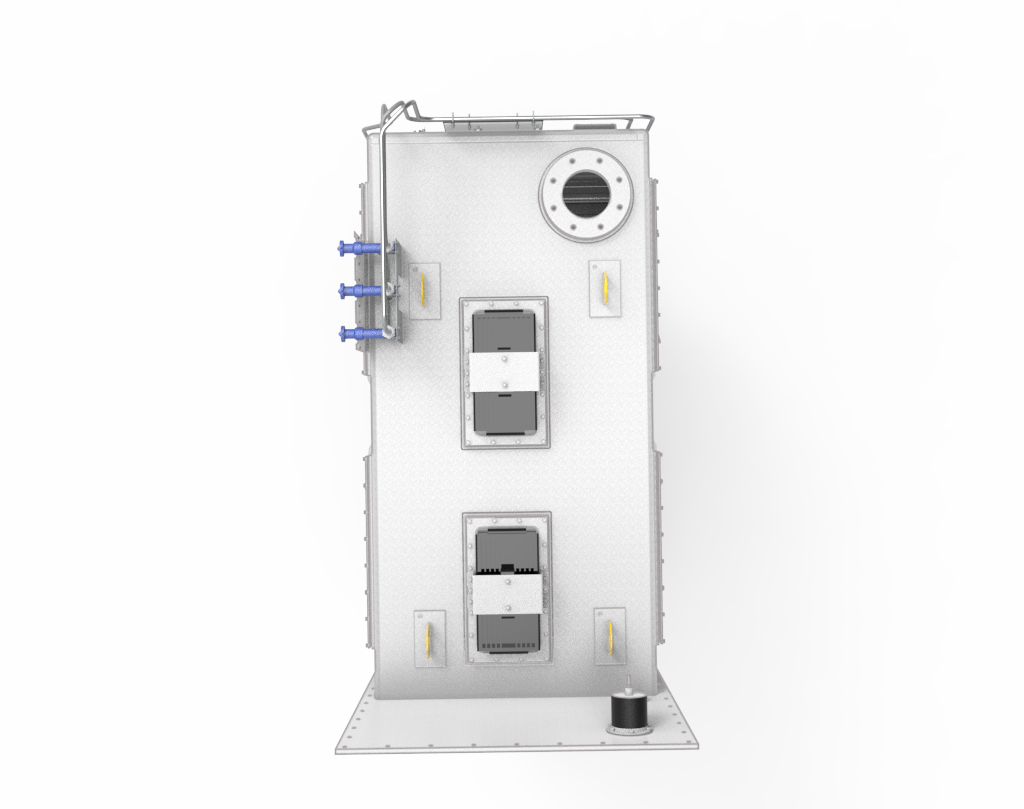

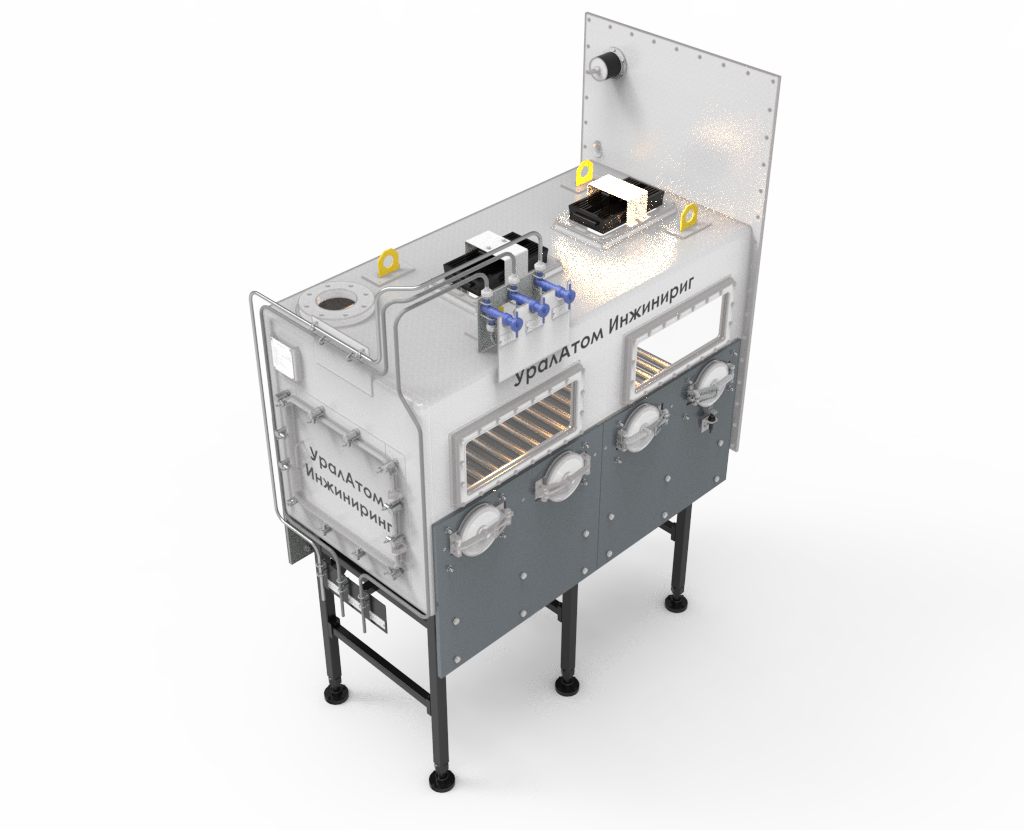

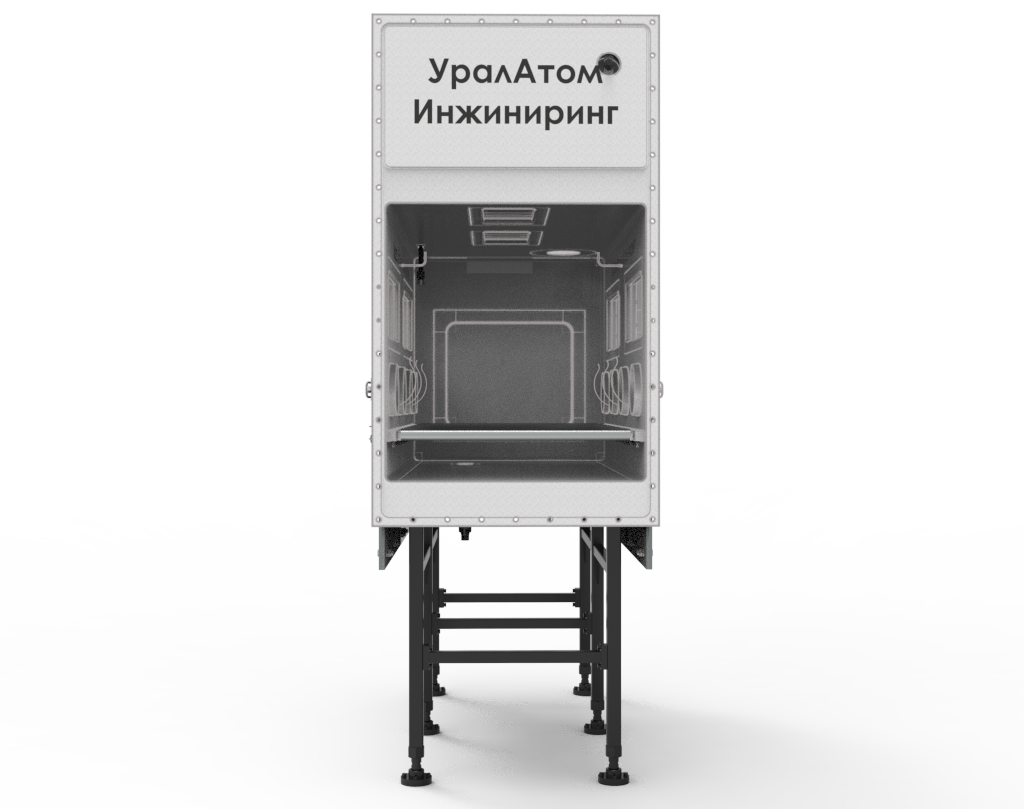

Бокс (2025)
Изделие представляет собой сборную конструкцию. Основные части – корпус, опора, ролики, защита.
Корпус включает в себя смотровые окна, перчаточные проемы, дверь, устройство обмывочное, защитные листы.
Опора представляет собой сварную конструкцию, на которую устанавливается корпус изделия. Опора крепится к фундаменту помещения.
Ролики размещены внутри корпуса изделия и предназначены для облегчения перемещения тары.
Защита крепится к корпусу изделия и служит защитой для персонала.
Конструкция изделия обеспечивает возможность проведения дезактивации его внутренних поверхностей.
Технические характеристики:
| Классификационное обозначение по НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Вакуумметрическое давление в боксе, Па, не менее | 200 | |
| Рабочая среда | воздух | |
| Объем геометрический, м3, не менее | 1,6 | |
| Мощность установленных электропотребителей, кВт, не более | 1 | |
| Основной конструкционный материал | Сталь 12Х18Н10Т
ГОСТ 5632-2014 Углеродистая сталь ГОСТ 380-2005 | |
| Срок службы, не менее, лет | 60 | |
| Масса, не более, кг | 1 200 |
Бокс
Бокс
Бокс
Бокс

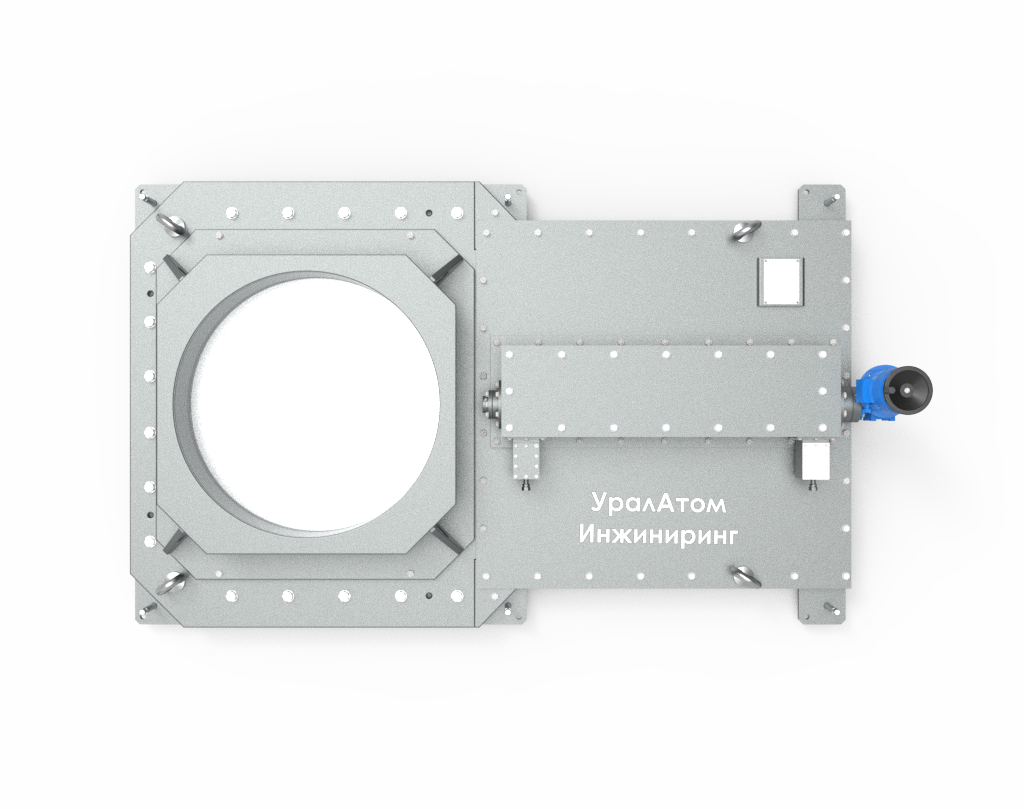

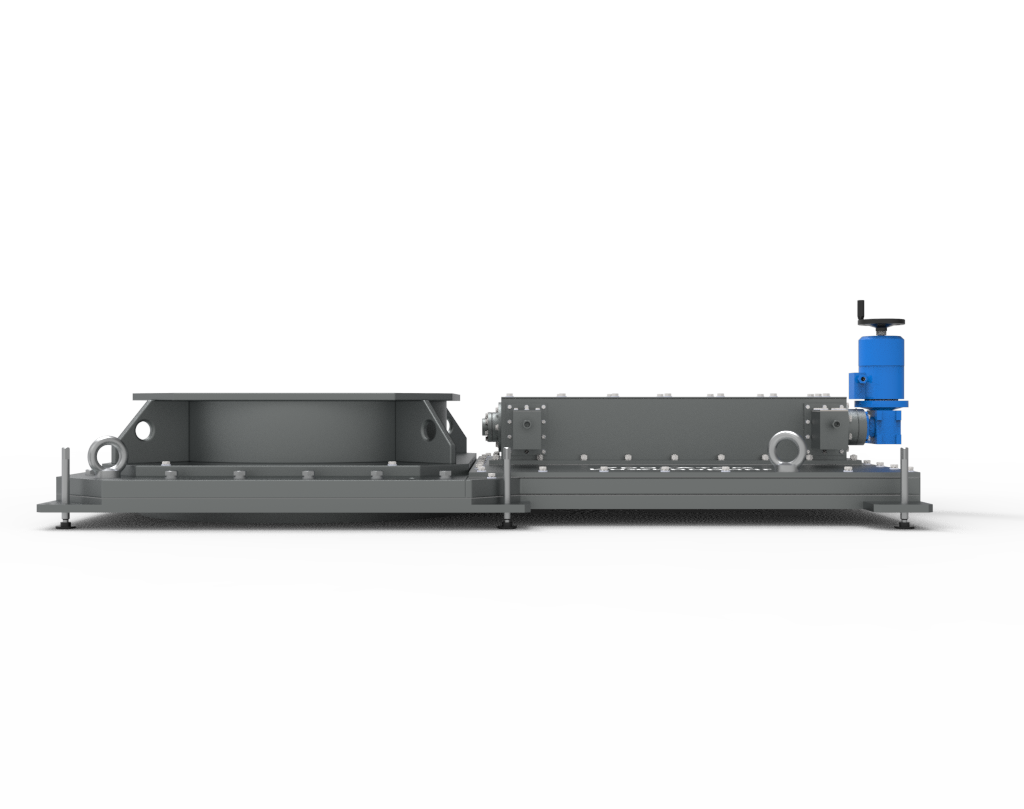

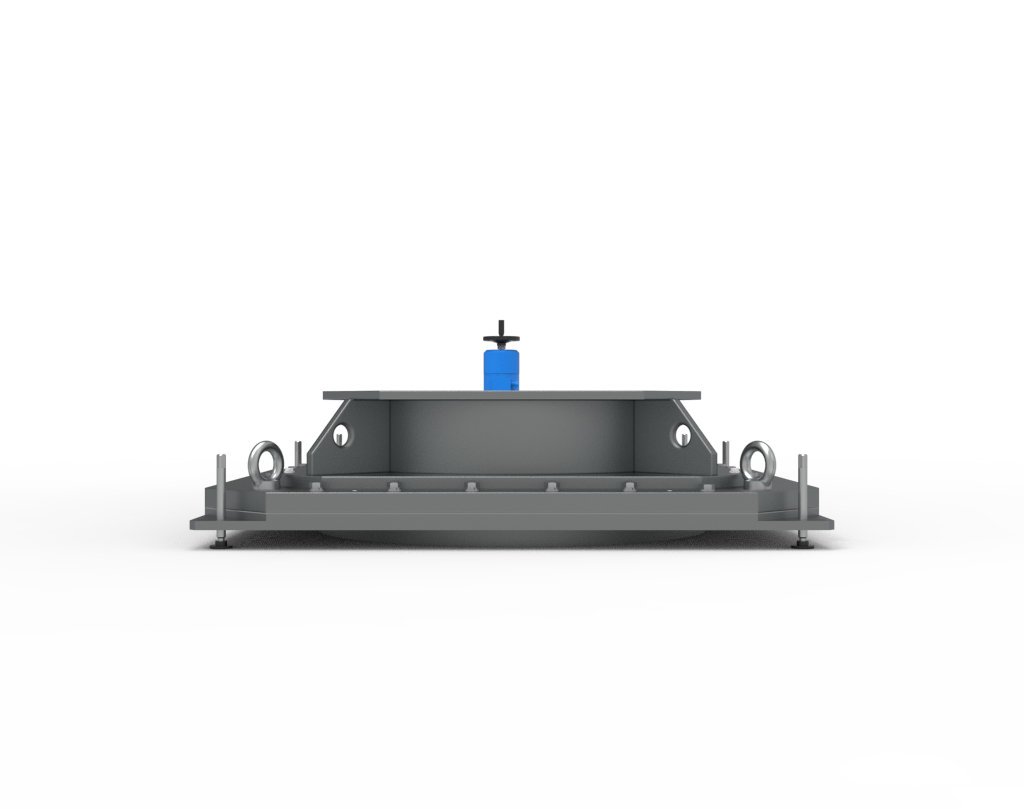

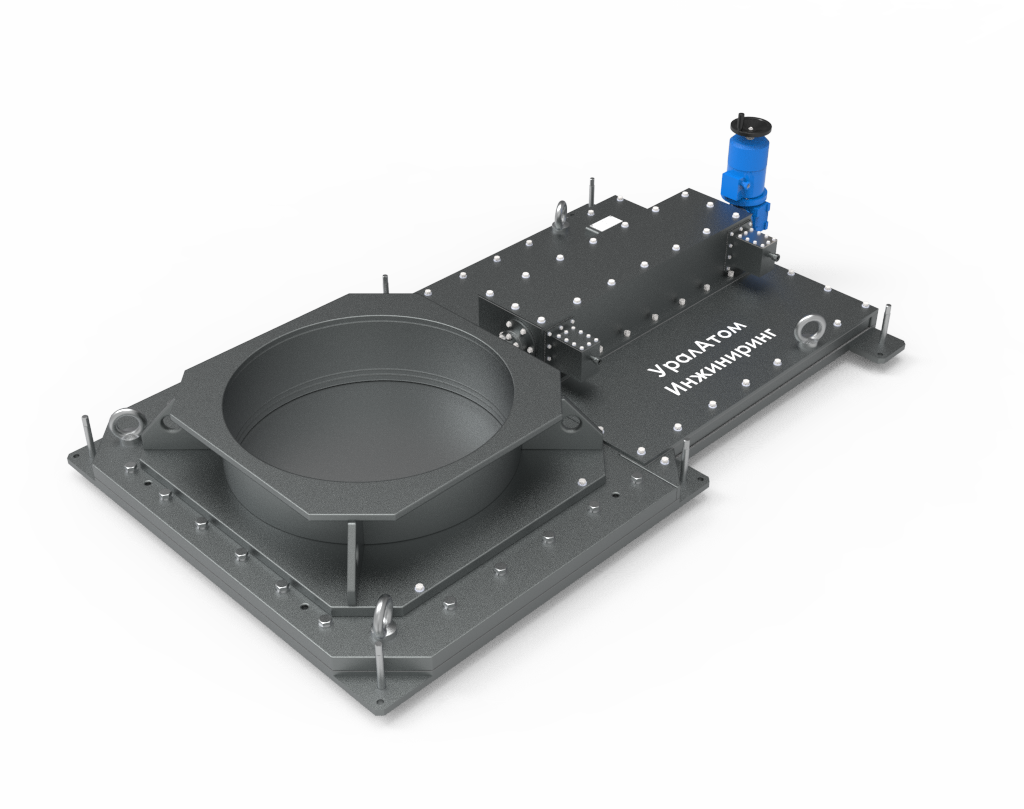

Шибер (2025)
Предназначен для перекрывания технологического проема между помещениями.
Представляет собой сборную конструкцию.
Полукорпус нижний - плоское металлическое основание с проемом, на которое смонтированы остальные части изделия.
Полукорпус верхний - плоский корпус с проемом, внутри которого расположена подвижная плита.
Внутри защитных кожухов установлены индуктивные выключатели для остановки подвижной плиты в крайних положениях.
Винт-гайка в сборе представляет собой корпус, в котором установлены ходовая пара винт-гайка и подшипниковые узлы.
Крышка служит для защиты внутренних полостей полукорпусов и установки на ней винт-гайки в сборе с приводом.
Подвижная плита, перемещаясь на роликах по направляющим нижнего полукорпуса, служит для перекрытия технологического проема.
Привод представляет собой червячный мотор-редуктор предназначенный для приведения в движение подвижной плиты. На валу электродвигателя привода установлен маховик для возможности перемещения подвижной плиты вручную.
Технические характеристики:
| Классификационное обозначение по НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Ход защитной плиты, мм | 880 | |
| Рабочее положение защитной плиты | «открыто» или «закрыто» | |
| Время перемещения защитной плиты между конечными положениями, не более, с | 50 | |
| Режим работы | периодический | |
| Основной конструкционный материал | 09Г2С ГОСТ 19281-2014 | |
| Срок службы, не менее, лет | 60 | |
| Масса, кг | 1 840 |
Шибер
Шибер
Шибер
Шибер

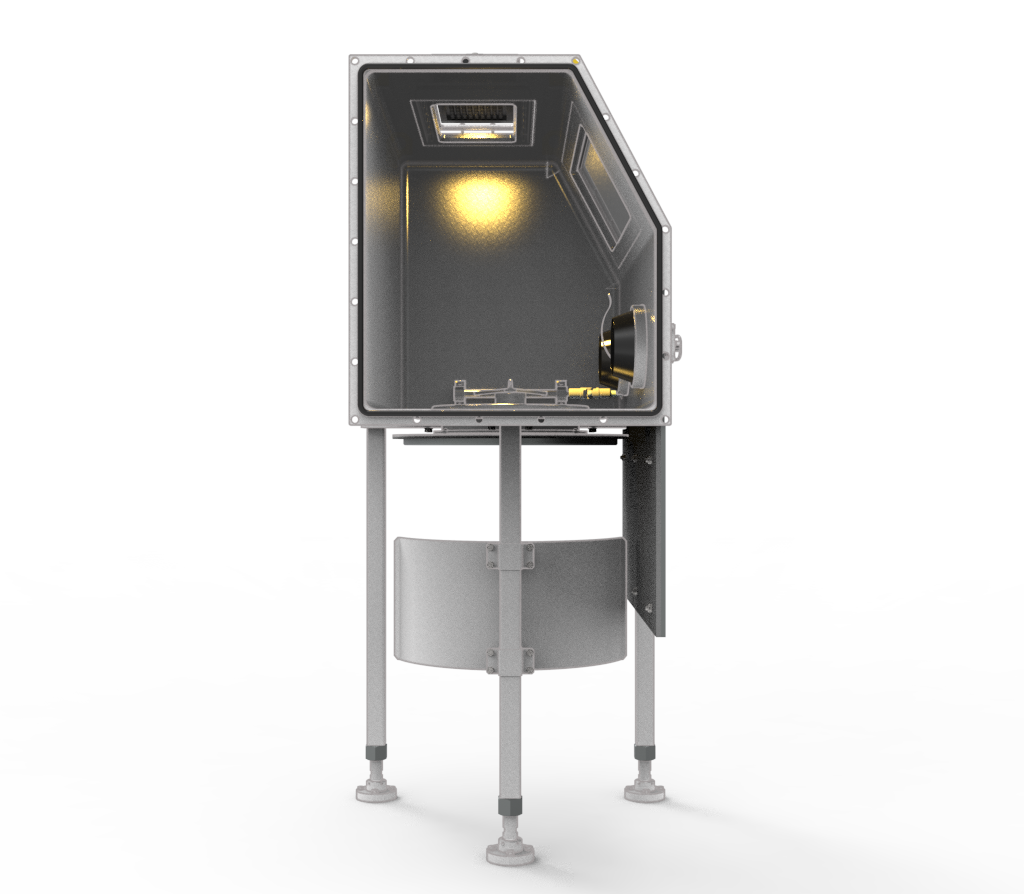

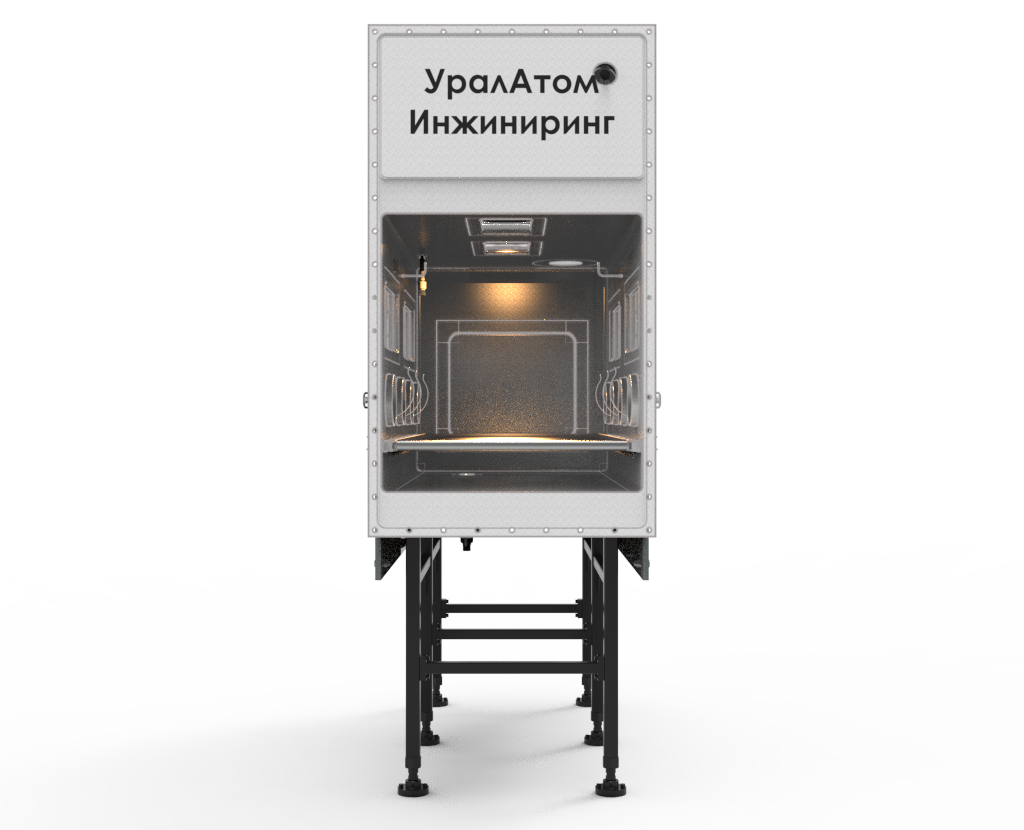

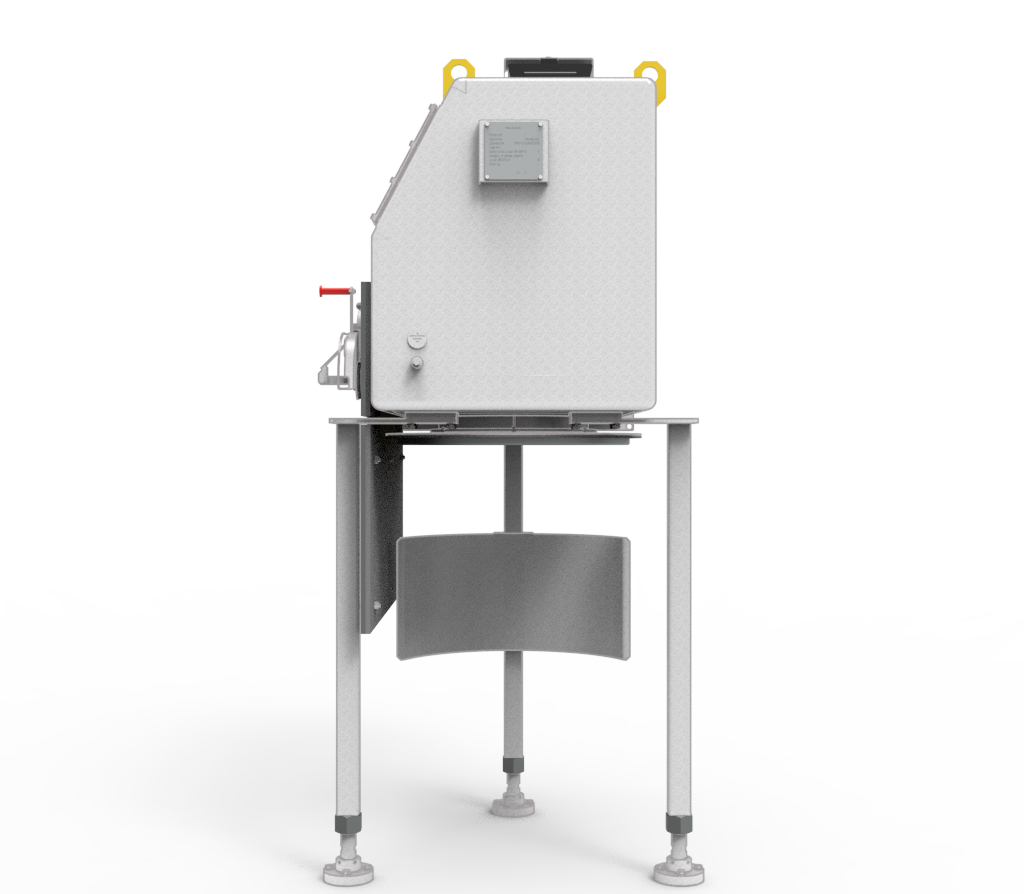

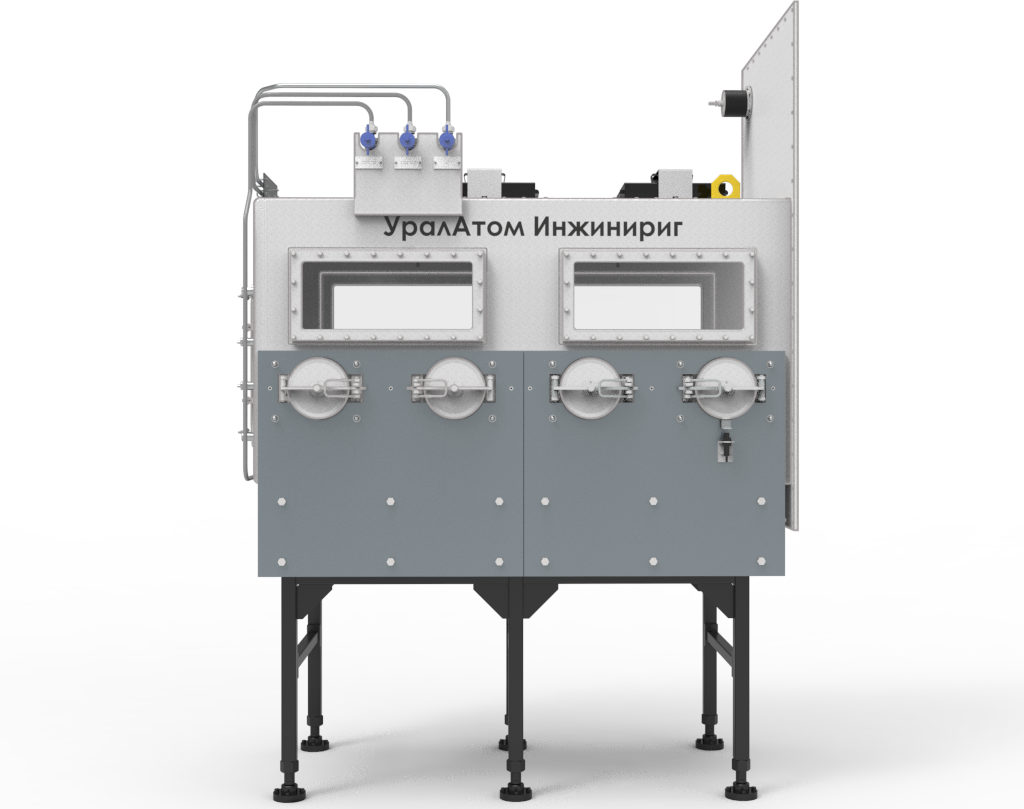

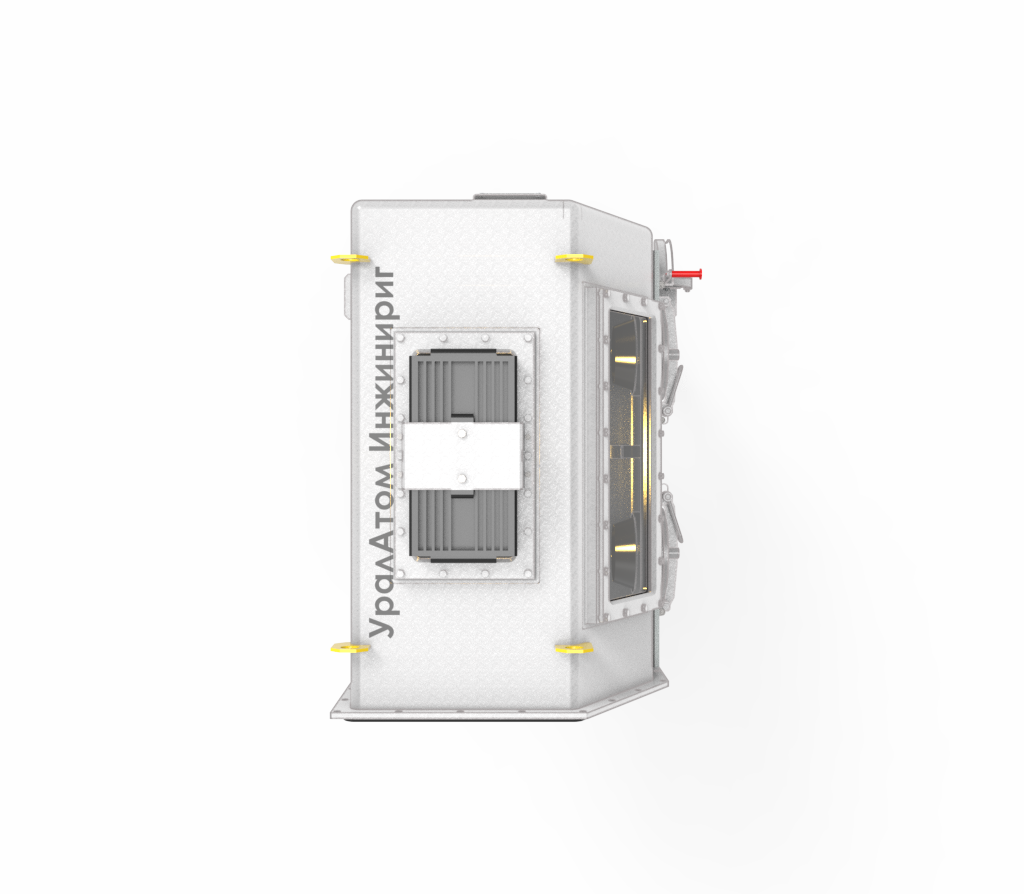

Бокс (2025)
Предназначен для приема и сортировки.
Состоит из корпуса, установленного на три опорные ноги. Ноги имеют регулировку для выставления бокса в горизонтальное положение, а также для стыковки с другим оборудованием. На лицевой панели бокса установлены: окно; два перчаточных проема; защитные панели из листа.
В крыше бокса установлено окно с электрическим светильником.
Внутри корпуса установлена откидная крышка, которая герметизирует бокс в нерабочем состоянии. Крышка открывается/закрывается при помощи ручки - вынесенной на лицевую панель корпуса. Ручка имеет паз с углублением для фиксации в закрытом положении.
Технические характеристики:
| Классификационное обозначение по НП-001-15 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Установленная мощность, не более, кВт | 0,04 | |
| Габаритные размеры бокса: длина ширина высота | 010 820 1876 | |
| Основной конструкционный материал Материал защитных плит | Сталь 12X18H10Т ГОСТ 5632-2014 ДПРНХ СО ГОСТ 9559-2021 | |
| Срок службы, не менее, лет | 60 | |
| Масса, не более, кг | 310 |
Бокс
Бокс
Бокс
Бокс

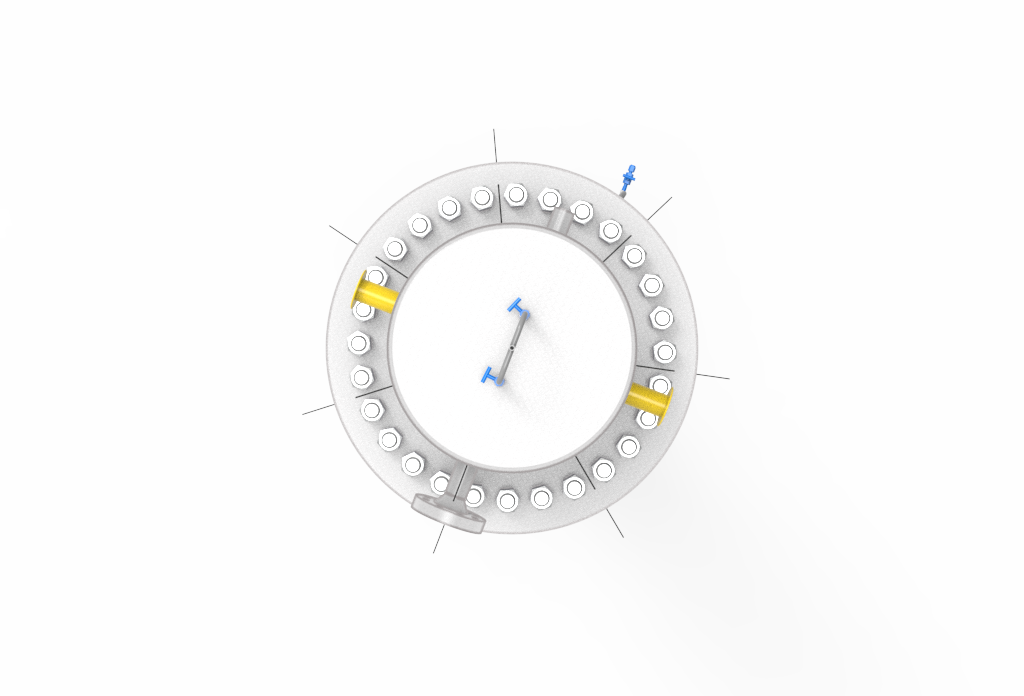

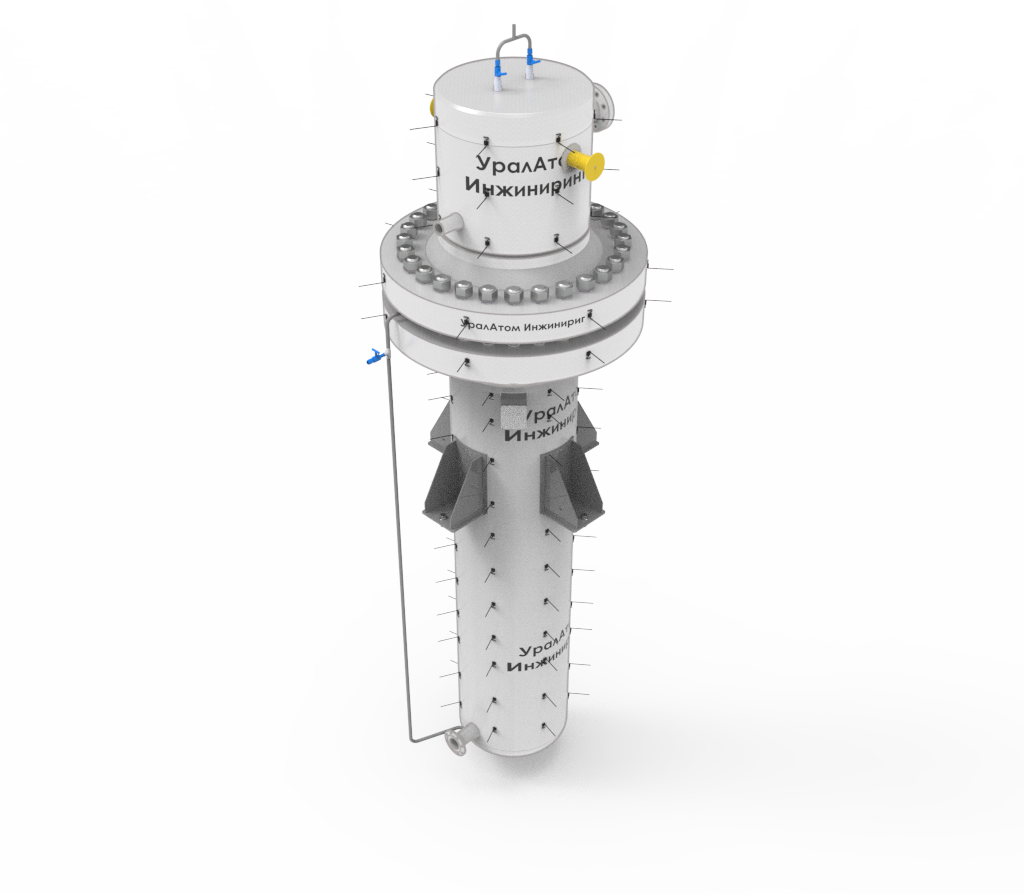

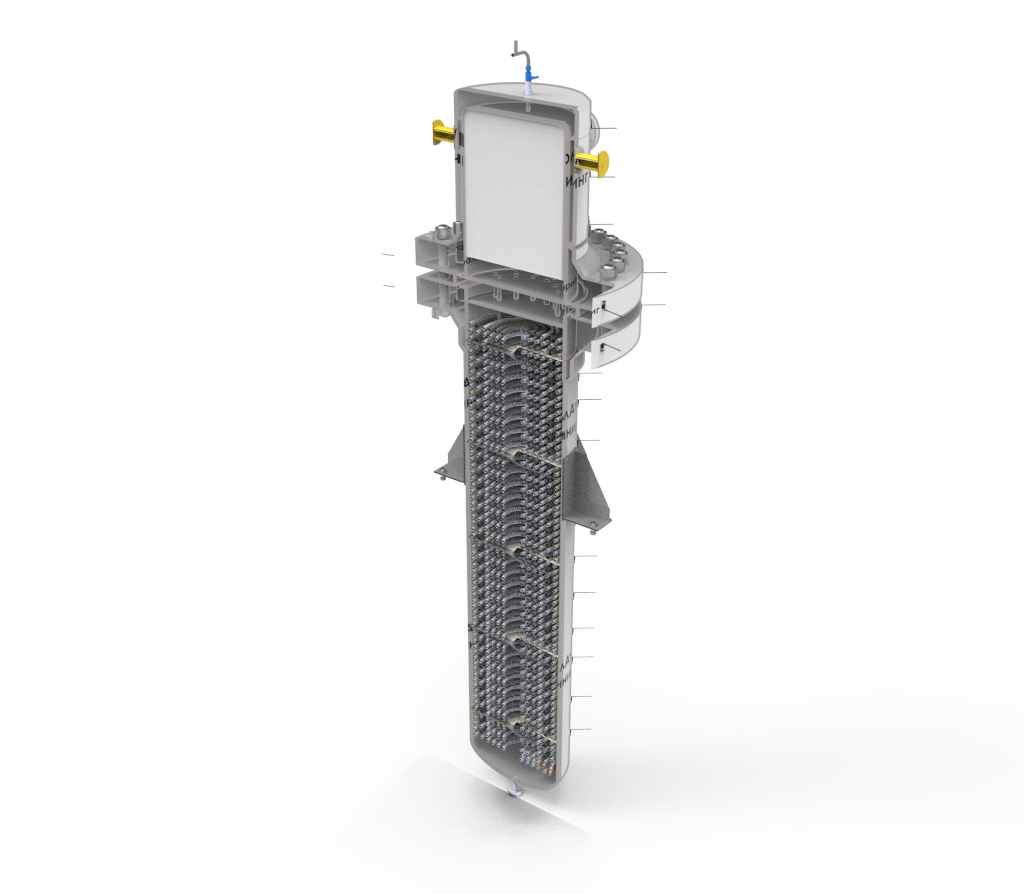

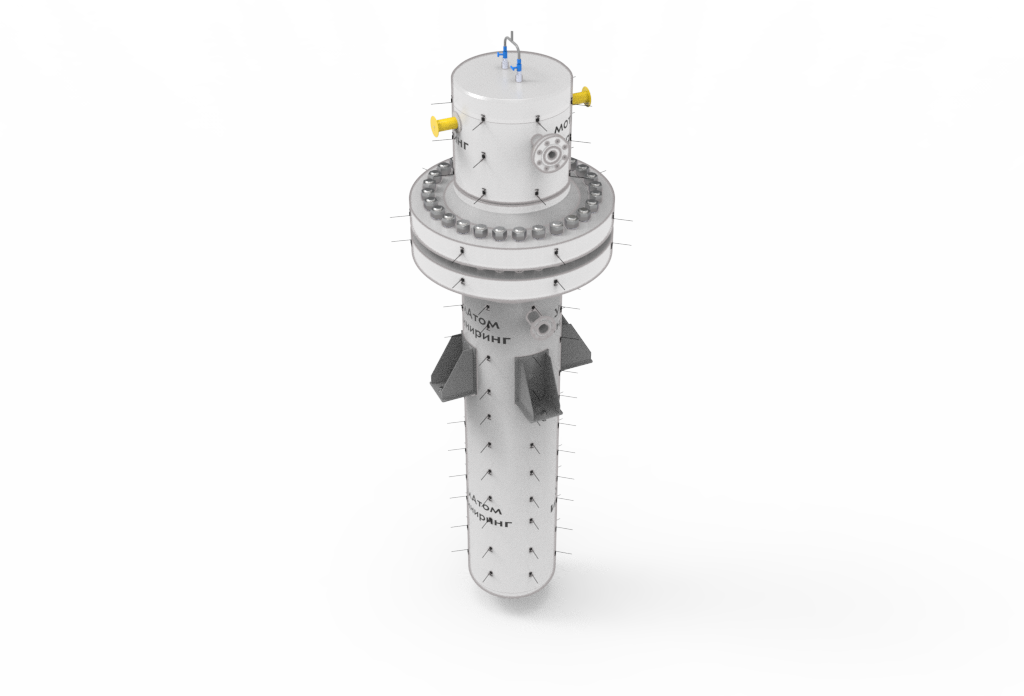

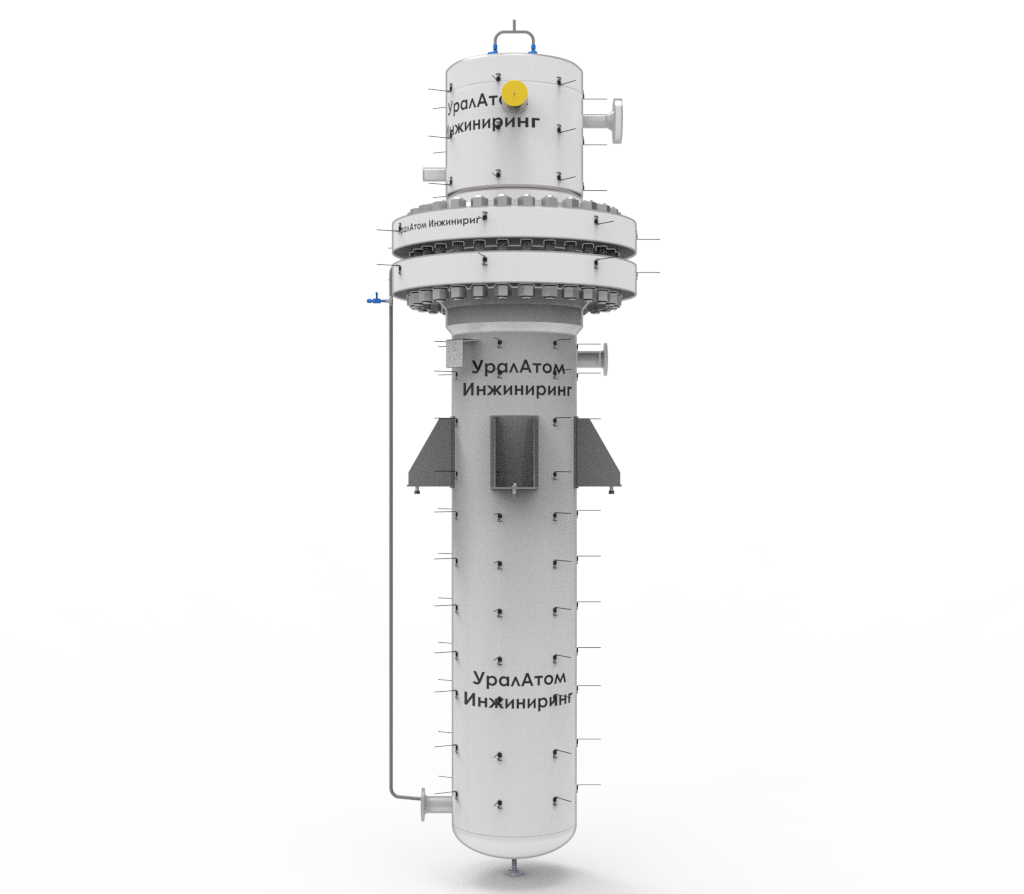

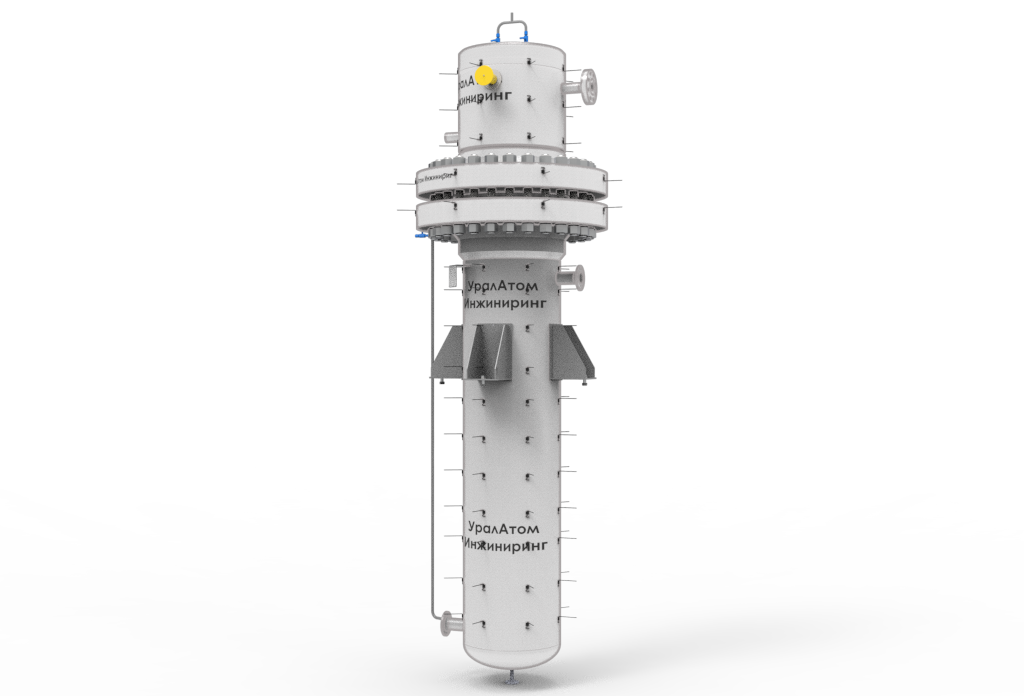

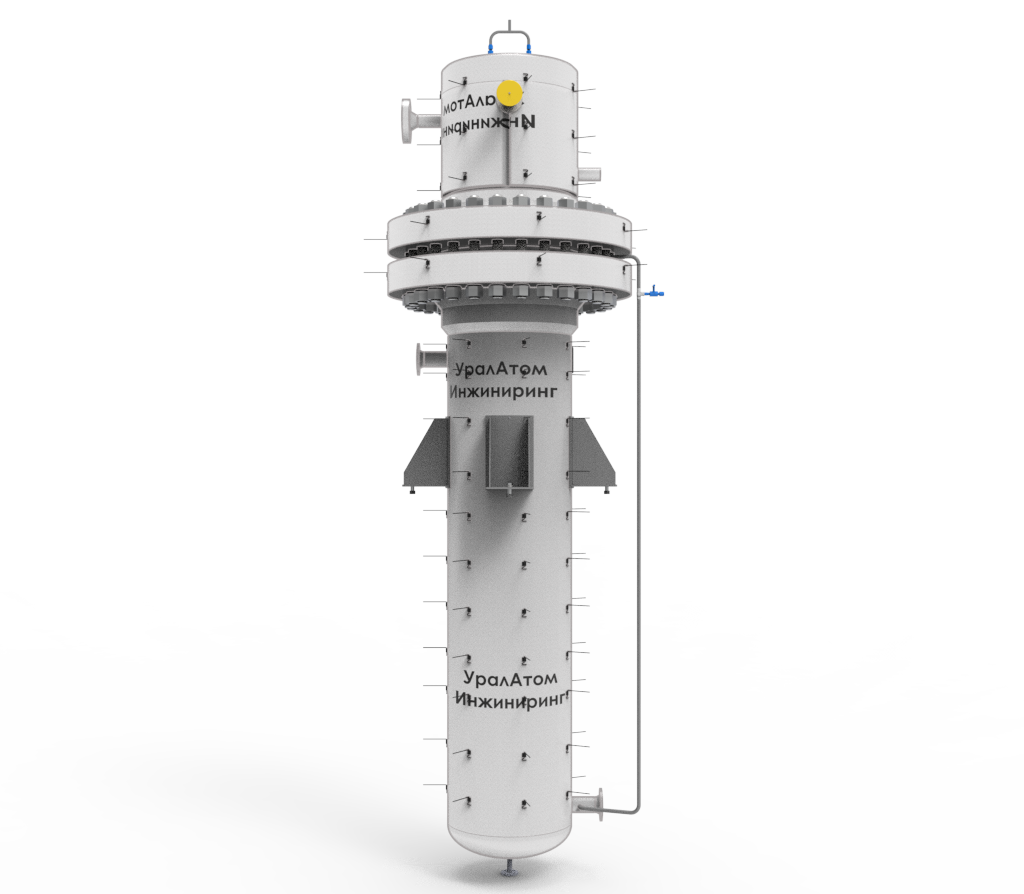

Теплообменник (2025)
Предназначен для охлаждения рабочей среды (обессоленной воды).
Теплообменник имеет в своем составе крышку, корпус с трубным пучком, эллиптическое днище, штуцера для подвода и отвода технологических сред, опорный узел.
Технические характеристики:
| Рабочее давление рабочей среды, не более, МПа | 17,6 | |
| Расход рабочей среды через теплообменник | 10 – 19 м3/ч | |
| Температура рабочей среды на входе, не более Максимальная температура рабочей среды на выходе, не более | плюс 310 °С плюс 60 °С | |
| Максимальная температура охлаждающей воды на входе, не более Максимальная температура охлаждающей воды на выходе, не более | плюс 40 °С плюс 60 °С | |
| Расход охлаждающей воды | 11 – 44 м3/ч | |
| Максимальный напор охлаждающей воды, не более, МПа | 0,6 | |
| Площадь поверхности теплообмена | 39 м2 | |
| Рабочая среда | вода обессоленная | |
| Давление гидравлических испытаний, не более, МПа | 28,0 | |
| Расчетные параметры для трубного пространства: - давление внутреннее - температура | 17,6 МПа плюс 60 °С | |
| Давление гидроиспытаний:
- межтрубное пространство - трубное пространство | 27,5±0,5 МПа 0,9±0,05 МПа | |
| Расчетная масса изоляции, не более, кг | 45 | |
| Основной конструкционный материал | Сталь 12Х18Н10Т
ГОСТ 5632-2014 | |
| Срок службы, не менее, лет | 30 | |
Масса изделия, не более, кг | 9 670 |
Теплообменник
Теплообменник
Теплообменник
Теплообменник

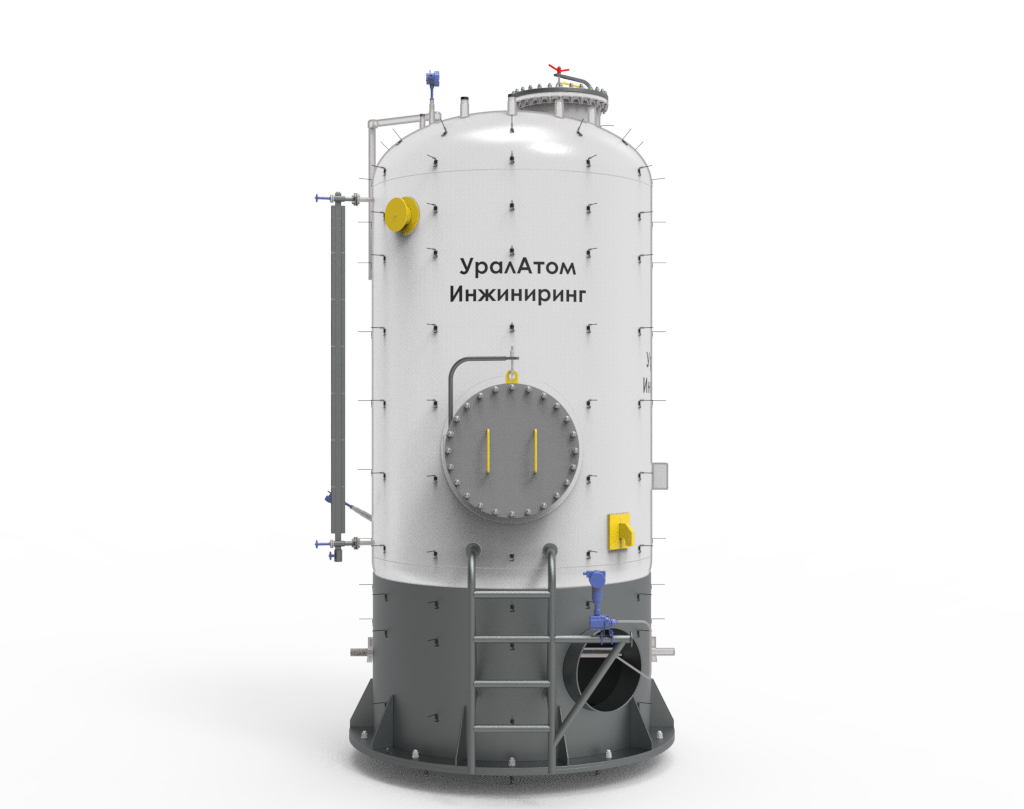

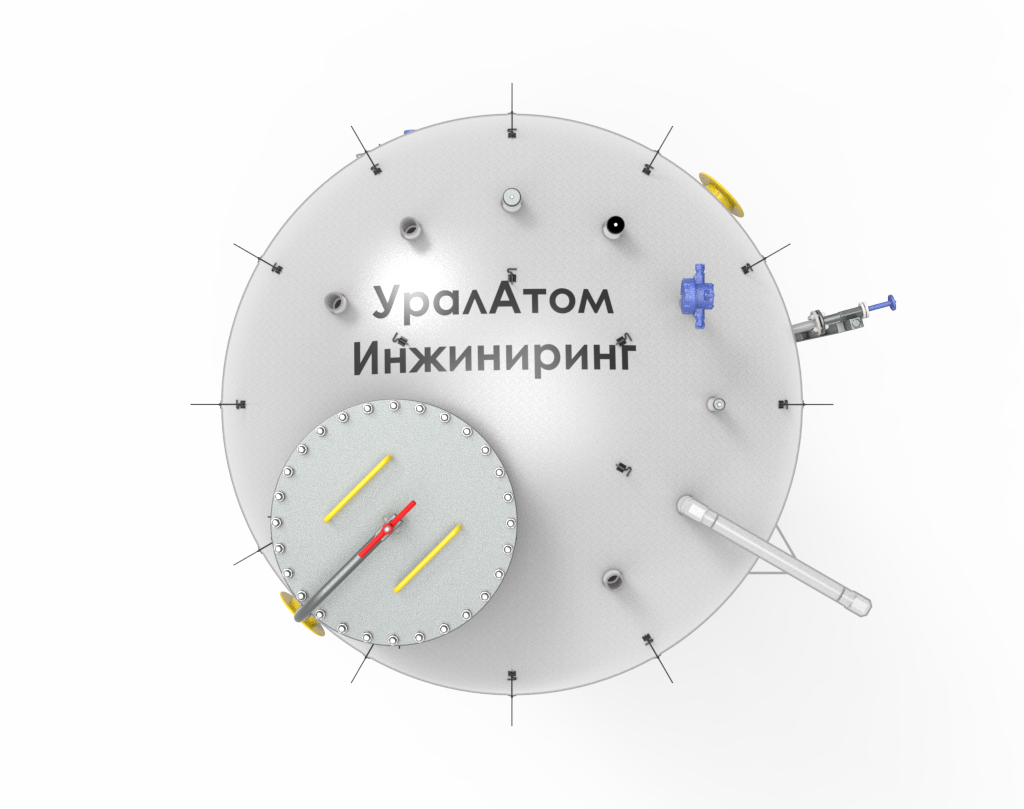

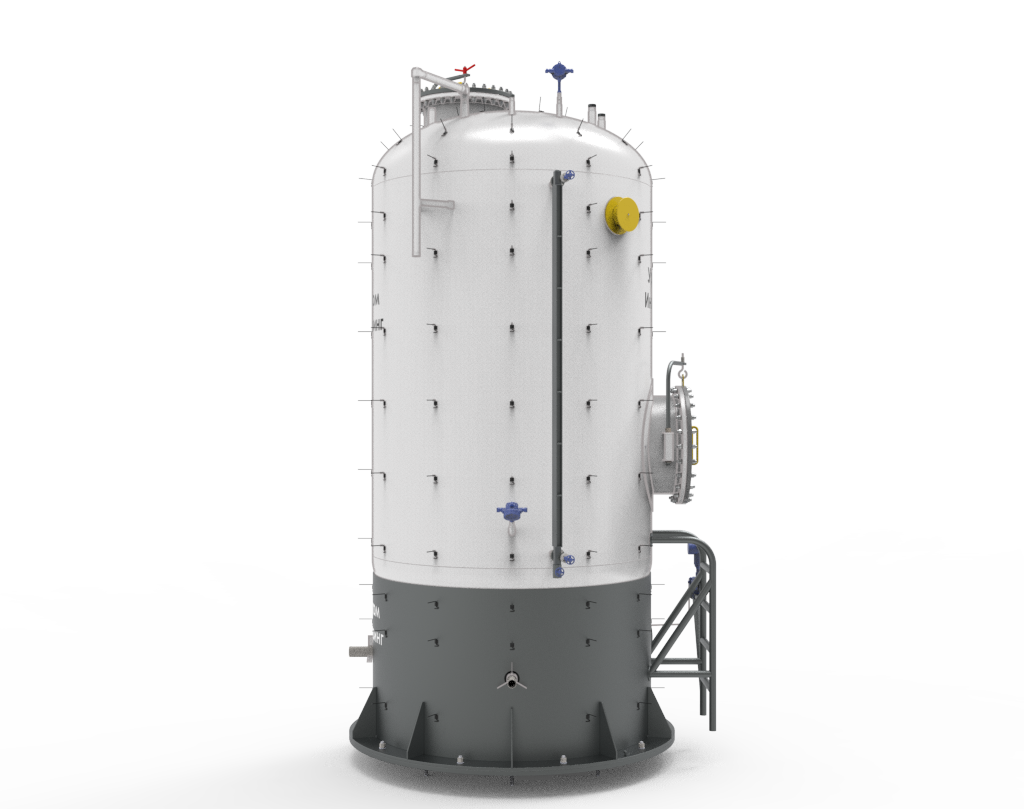

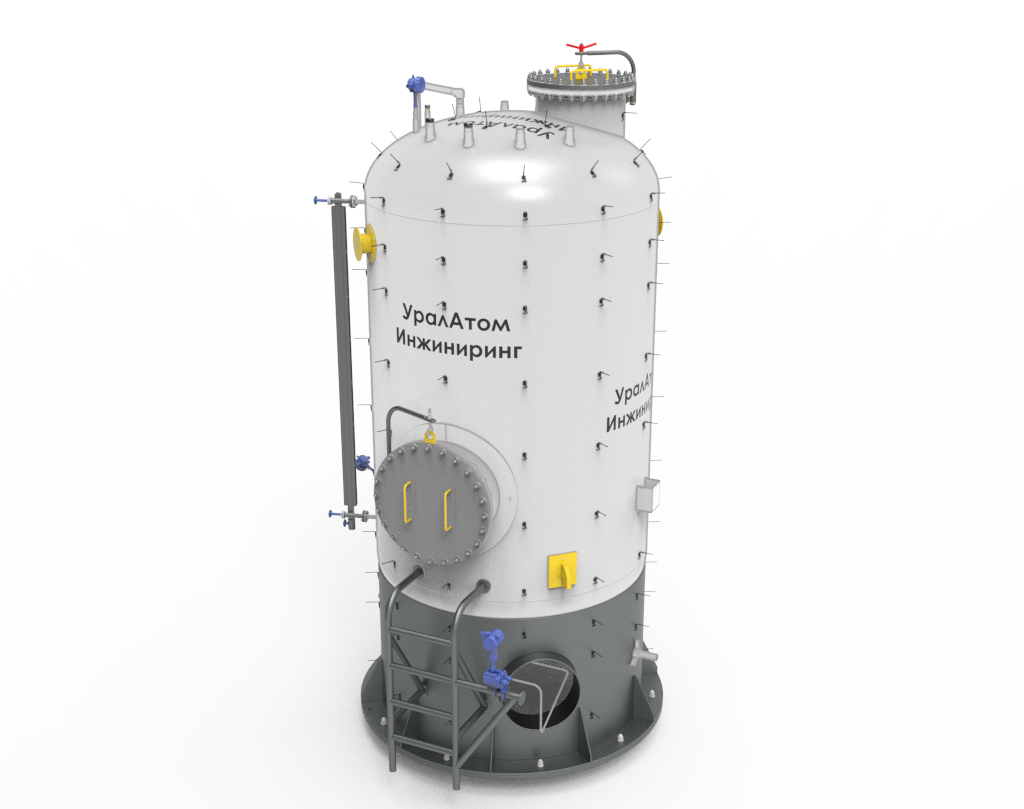

Бак подпиточный (2025)
Предназначен для приема, хранения и заполнения контура стенда обессоленной водой.
Представляет собой вертикальный сосуд с эллиптическими днищами с внутренним диаметром 2000 мм и толщиной стенки 14 мм.
Бак снабжен патрубками для входа воды и ее выхода, патрубком для опорожнения, резервными патрубками, штуцерами для датчиков уровня жидкости.
Через штуцеры «а» и «б» рабочая жидкость поступает во внутреннюю полость бака и распределяется по всей его части.
Штуцеры «г» и «е» предназначены для заполнения рабочей жидкостью контура стенда.
В составе бака предусмотрен штуцер «д» для сброса давления из бака, патрубок «в» для слива воды и штуцер «ж» для сброса давления из системы расхолаживания. Имеются люки «и» и «к» для выполнения технического осмотра бака.
В составе бака предусмотрены датчики уровня жидкости в баке.
Технические характеристики:
| Рабочее давление, не более, МПа | 0,125 | |
| Температура рабочая, не более,℃ | от +5 до +80 | |
| Размеры бака, не более, мм:
длина ширина высота | 2625 2350 4930 | |
| Вместимость, м3:
рабочая полная | 10,0 10,5 | |
| Рабочая среда | обессоленная вода | |
| Основной конструкционный материал | Сталь 12Х18Н10Т ГОСТ 5632-2014 | |
| Срок службы, не менее, лет | 30 | |
Масса изделия, не более, кг | 4 950 |
Бак подпиточный
Бак подпиточный
Бак подпиточный
Бак подпиточный

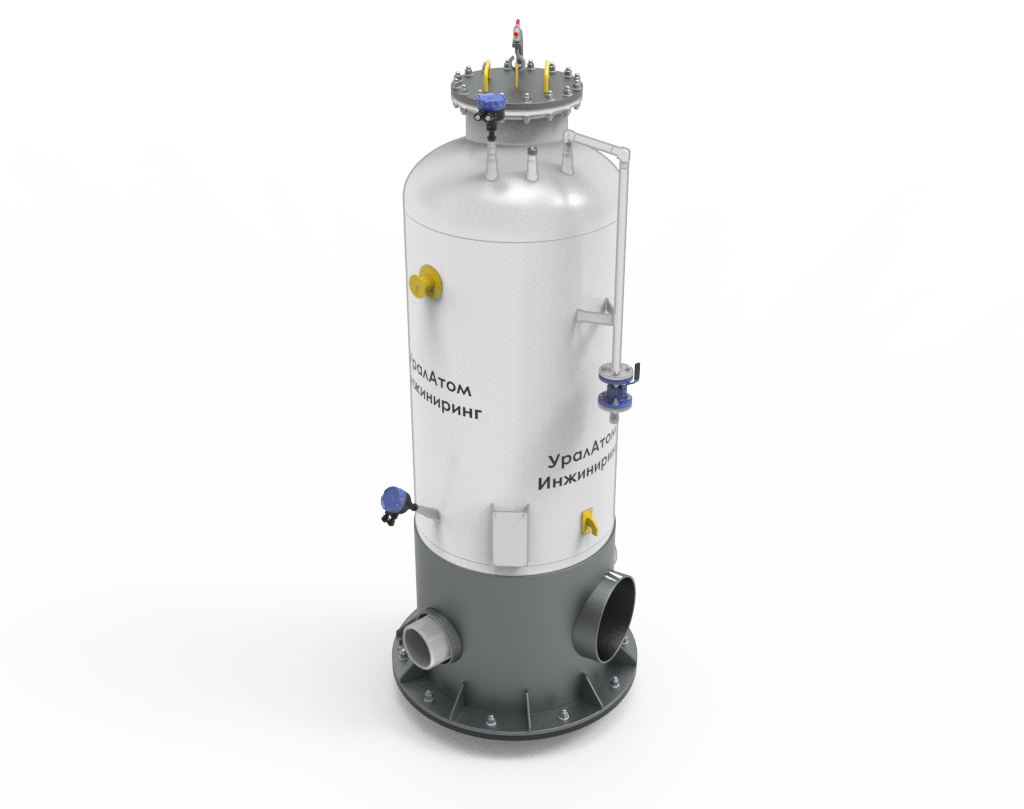

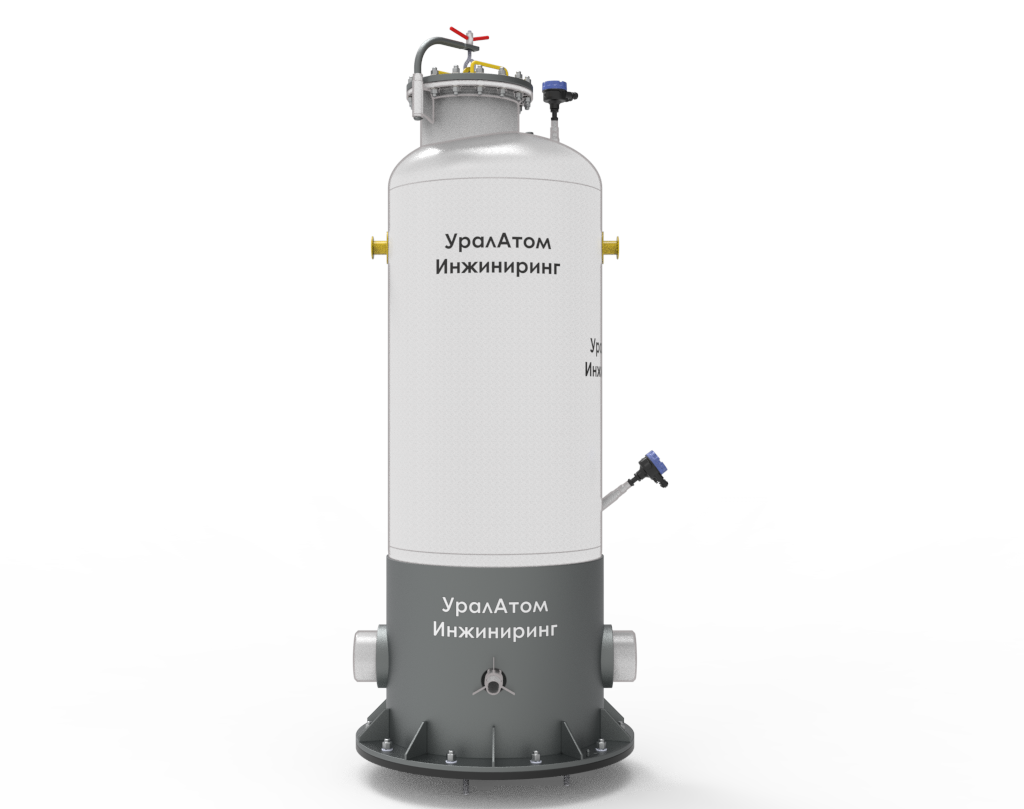

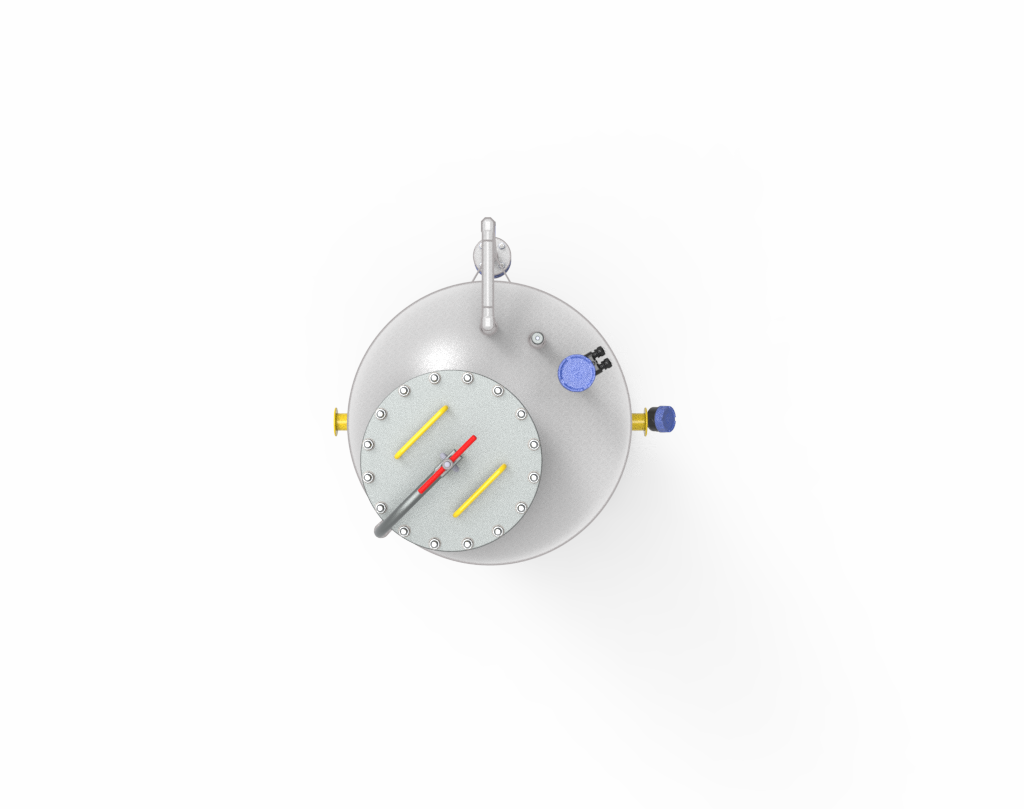

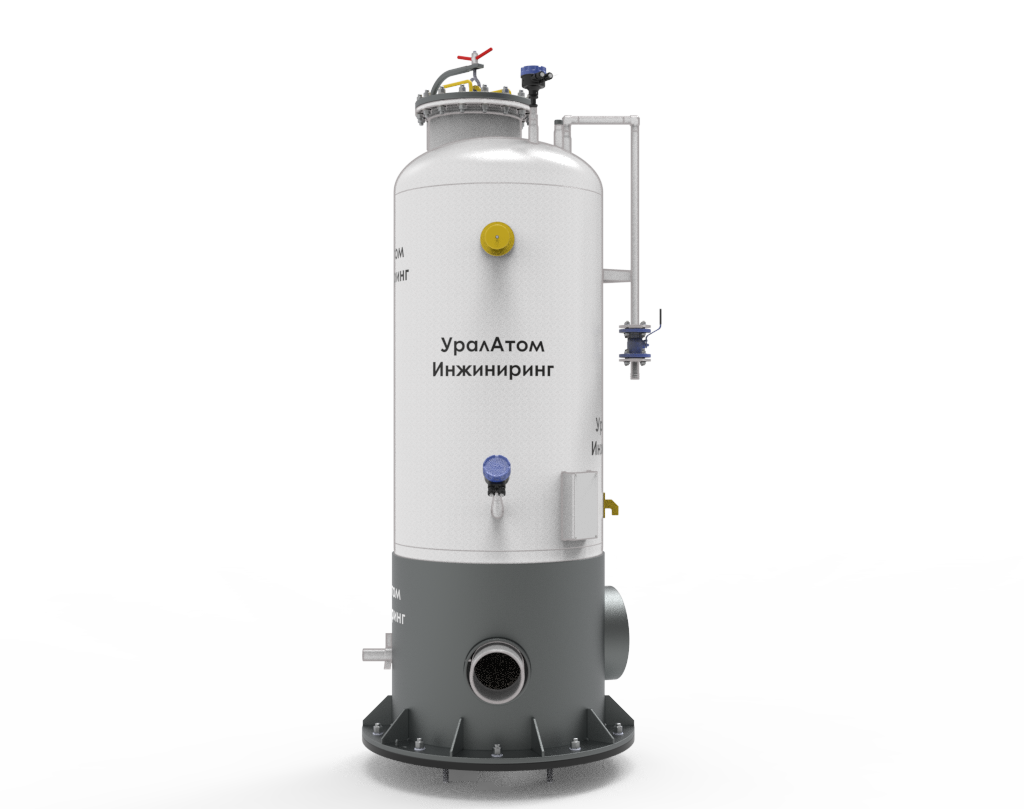

Бак промконтура (2025)
Предназначен для приема, хранения обессоленной воды.
Представляет собой вертикальный сосуд с эллиптическими днищами с внутренним диаметром 900 мм и толщиной стенки 10 мм.
Бак снабжен патрубками для входа воды и ее выхода, патрубком для опорожнения, штуцерами для датчиков уровня жидкости.
Через штуцеры «а» рабочая жидкость поступает во внутреннюю полость бака и распределяется по всей его части.
Штуцер «б» предназначены для выхода жидкости в контур системы.
В составе бака предусмотрен патрубок «в» для слива воды и штуцер «г» с арматурой для сдувки и слива конденсата. Имеются люк «д» для выполнения технического осмотра бака.
В составе бака предусмотрены датчики уровня жидкости в баке.
Технические характеристики:
| Рабочее давление, не более, МПа | 0,125 | |
| Температура рабочая, не более,℃ | от +5 до +80 | |
| Размеры бака, не более, мм: длина ширина высота | 1315 1205 3040 | |
| Вместимость, м3: рабочая полная | 1,0 1,2 | |
| Рабочая среда | обессоленная вода | |
| Основной конструкционный материал | Сталь 12Х18Н10Т ГОСТ 5632-2014 | |
| Срок службы, не менее, лет | 30 | |
Масса изделия, не более, кг | 1 180 |
Бак промконтура
Бак промконтура
Бак промконтура
Бак промконтура

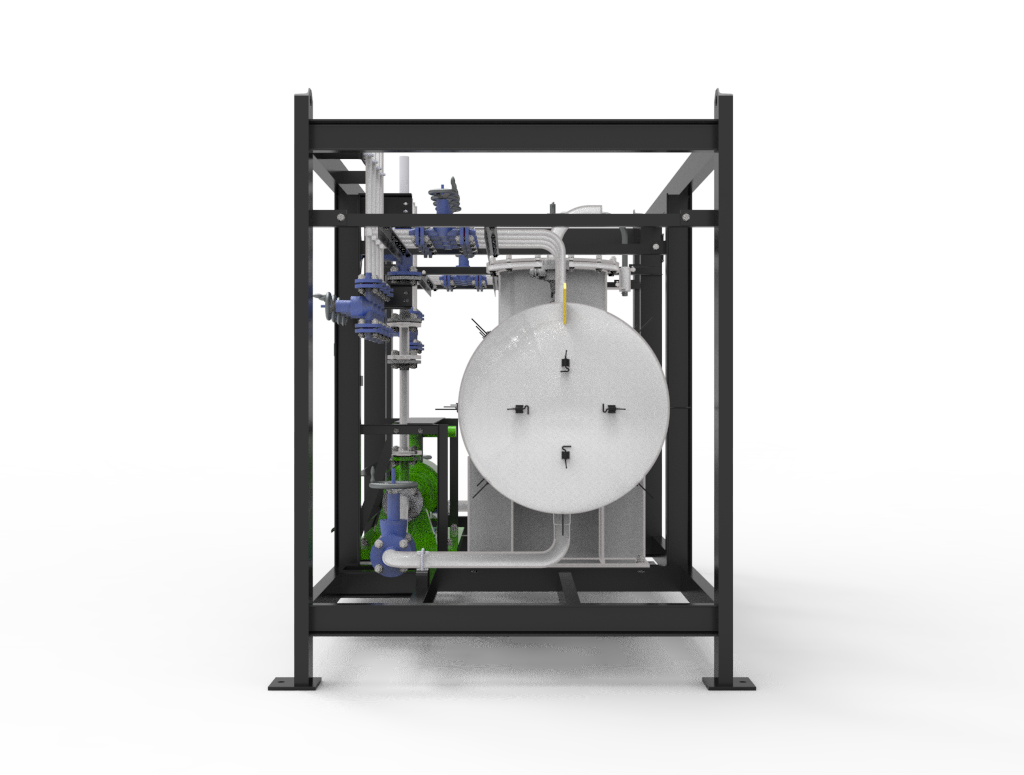

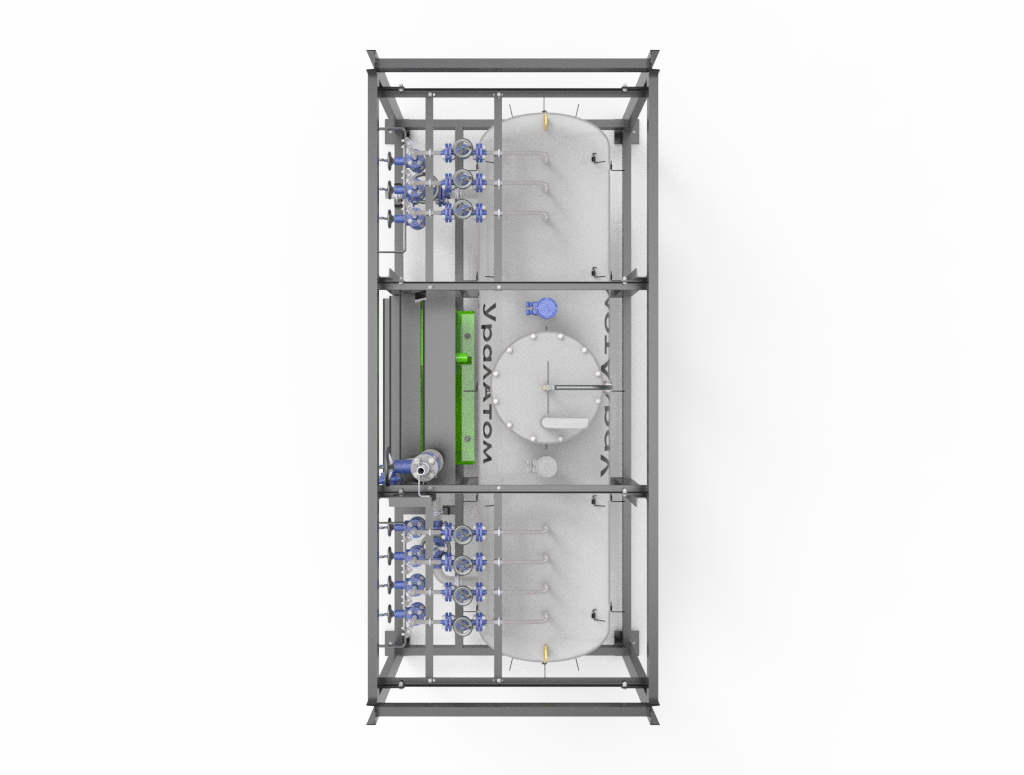

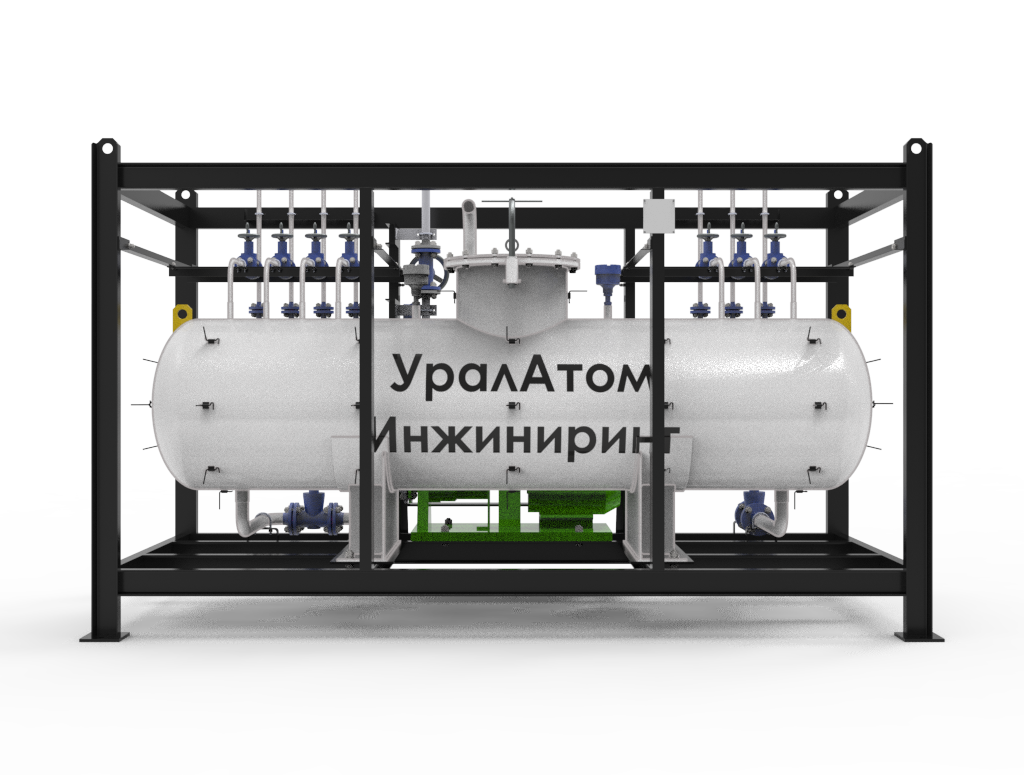

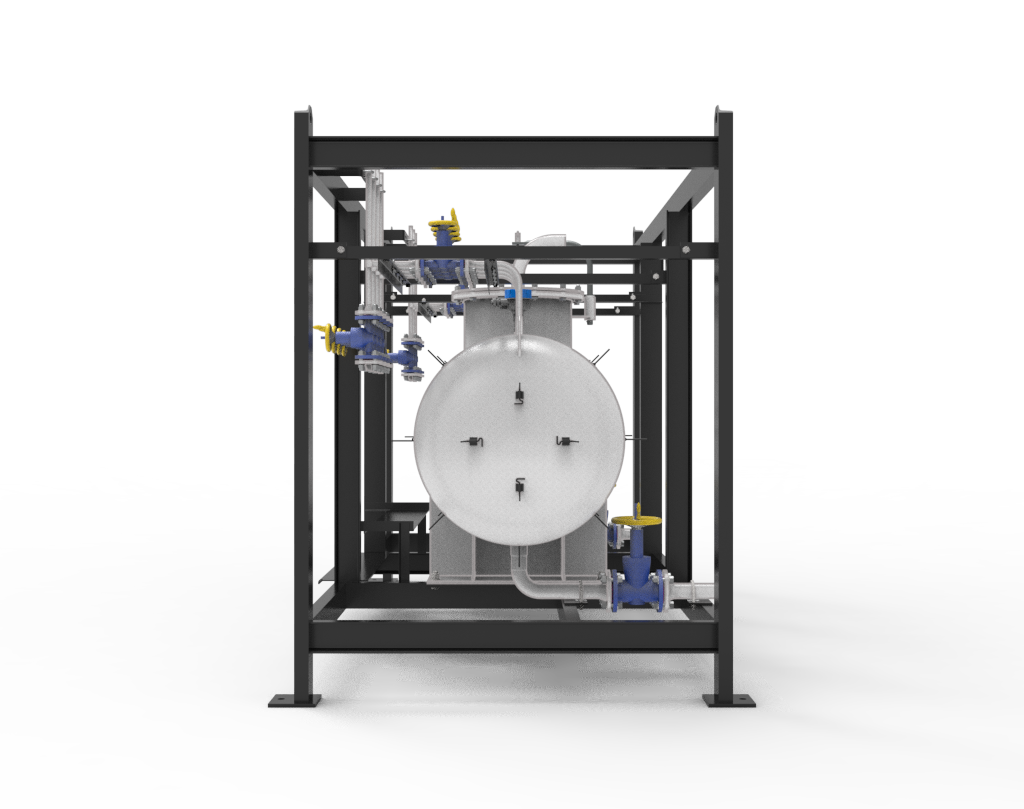

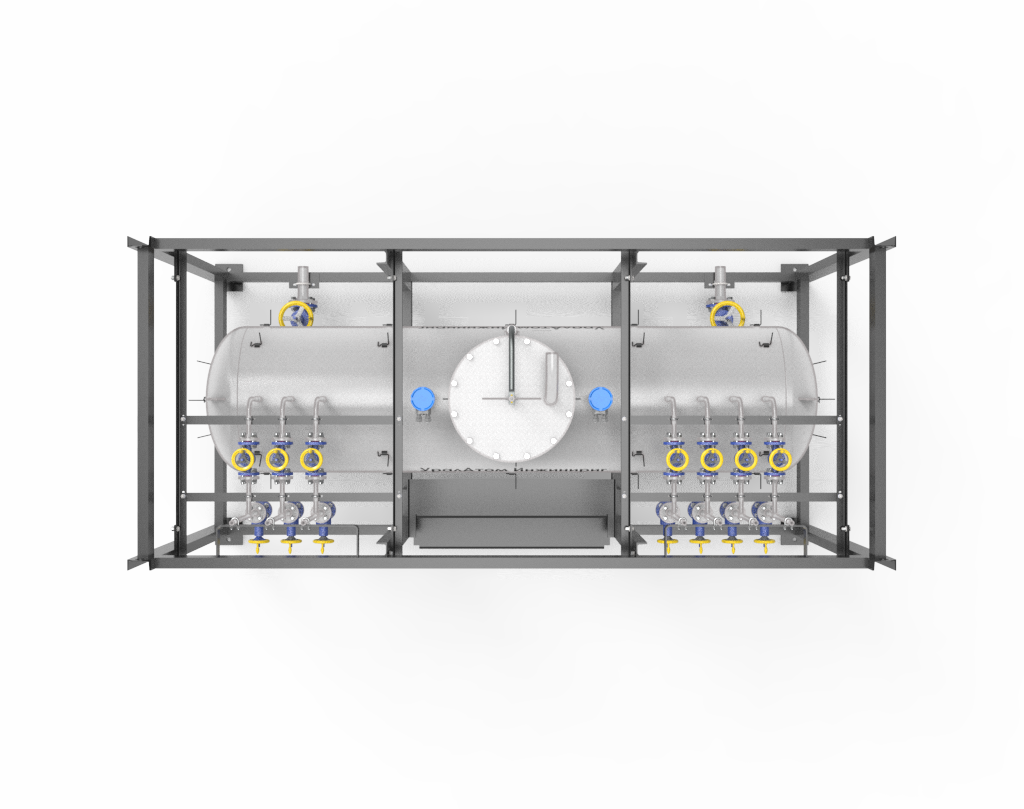

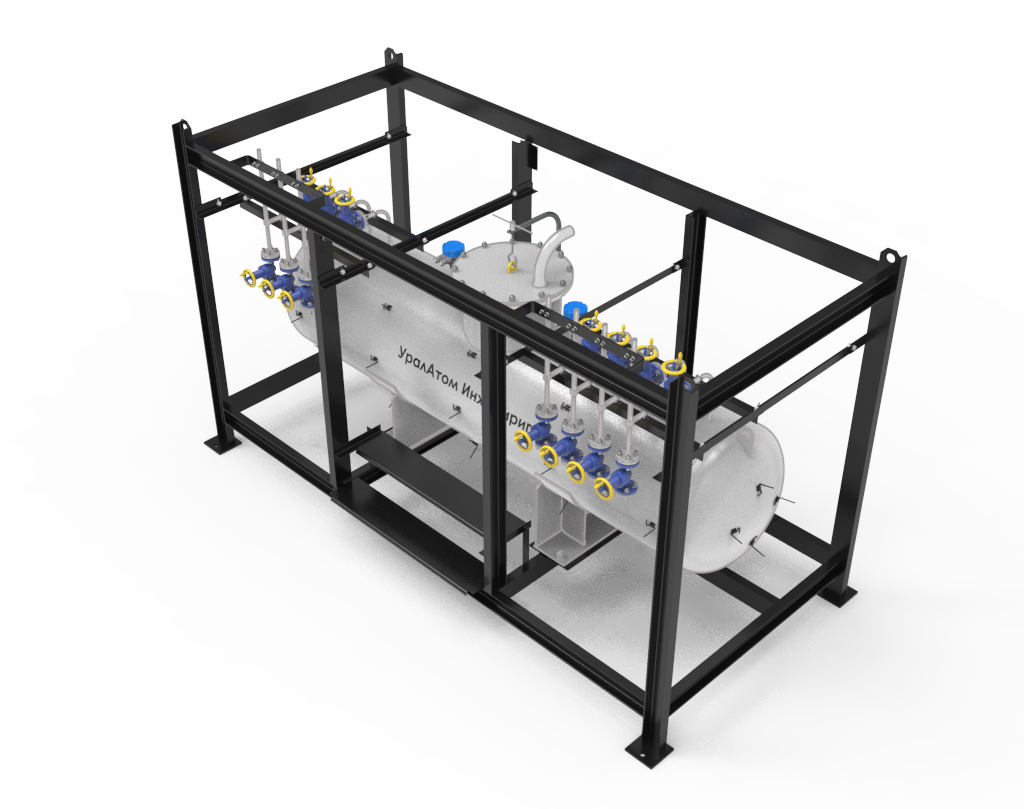

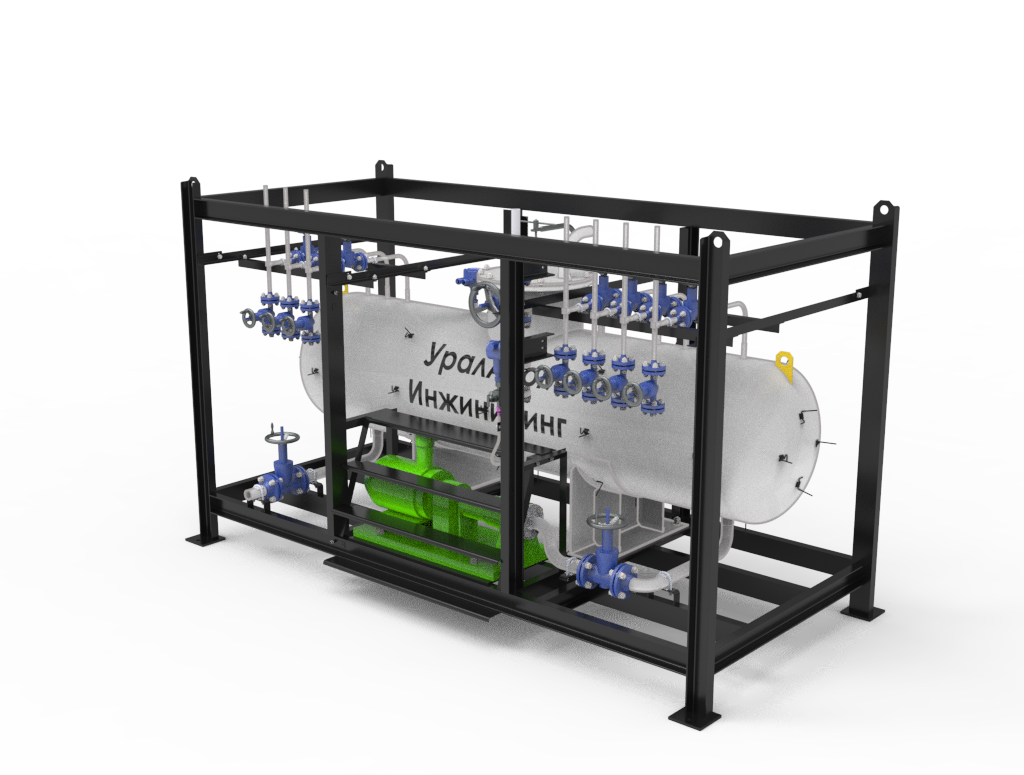

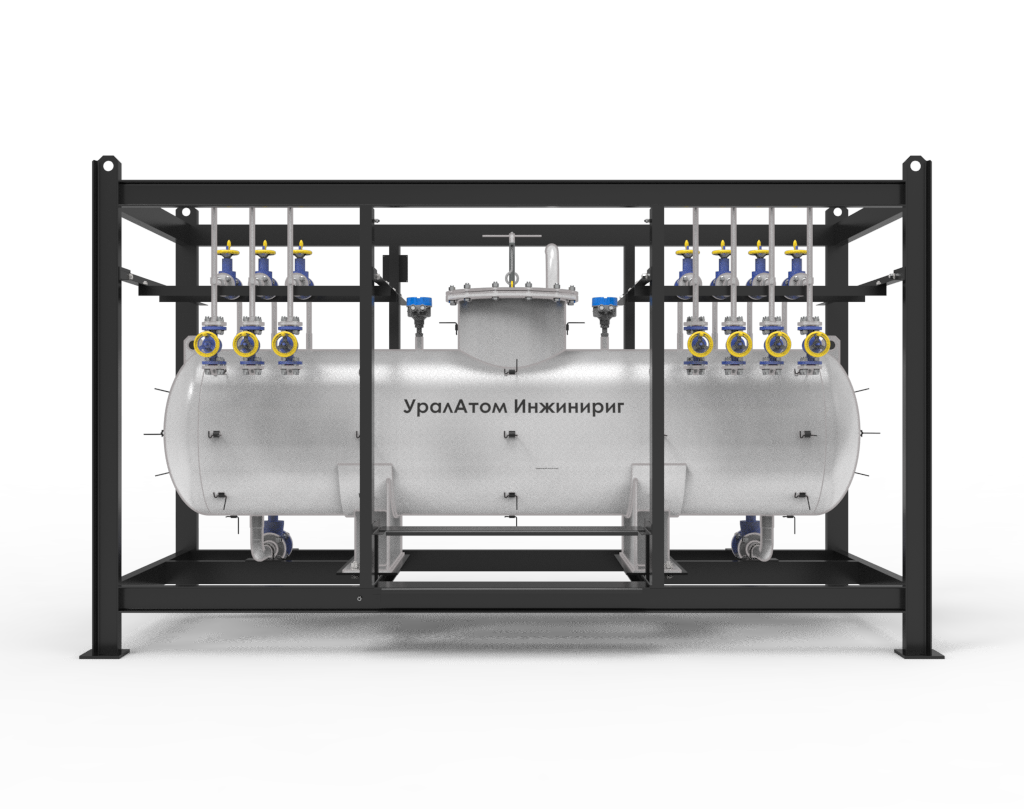

Сборник протечек (2025)
Предназначен для приема протечек от ГЦНА 50 Гц (ГЦНА 60 Гц), контроля их поступления и выдачи накопленного объема в систему подпитки.
Представляет собой горизонтально расположенную обечайку с двумя эллиптическими приварными днищами из стали 12Х18Н10Т. В верхней части в середине обечайки расположена горловина люка.
Люк предназначен для обеспечения осмотра, очистки, безопасности работ по защите от коррозии, ремонт и контроль бака. Люк оснащен кронштейном для свободного смещения крышки в сторону.
Рама представляет собой сварную конструкцию, выполненную из сортового проката (швеллеры, уголки) для установки емкости и насоса.
Насос представляет собой агрегат электронасосный центробежного типа, предназначенный для подачи обессоленной воды из сборника в систему подпитки.
Трубопроводы предназначены для слива протечек в емкость, контроля протечек и выдачи из емкости накопленных протечек в систему подпитки. Трубопроводная арматура предназначена для перекрытия трубопроводов.
КИП состоит из сигнализаторов нижнего и верхнего уровней и датчика давления на напорном трубопроводе.
Технические характеристики:
| Категория сейсмостойкости по НП 031-01 | III | |
| Номинальное рабочее давление | атмосферно | |
| Температура рабочая, не более,℃ | 90 | |
| Вместимость, м3: рабочая полная | 1,0 1,15 | |
| Рабочая среда | дистиллят | |
| Основной конструкционный материал | Сталь 12Х18Н10Т ГОСТ 5632-2014 | |
| Срок службы, не менее, лет | 30 | |
Масса изделия, не более, кг | 2 300 |
Сборник протечек
Сборник протечек
Сборник протечек
Сборник протечек

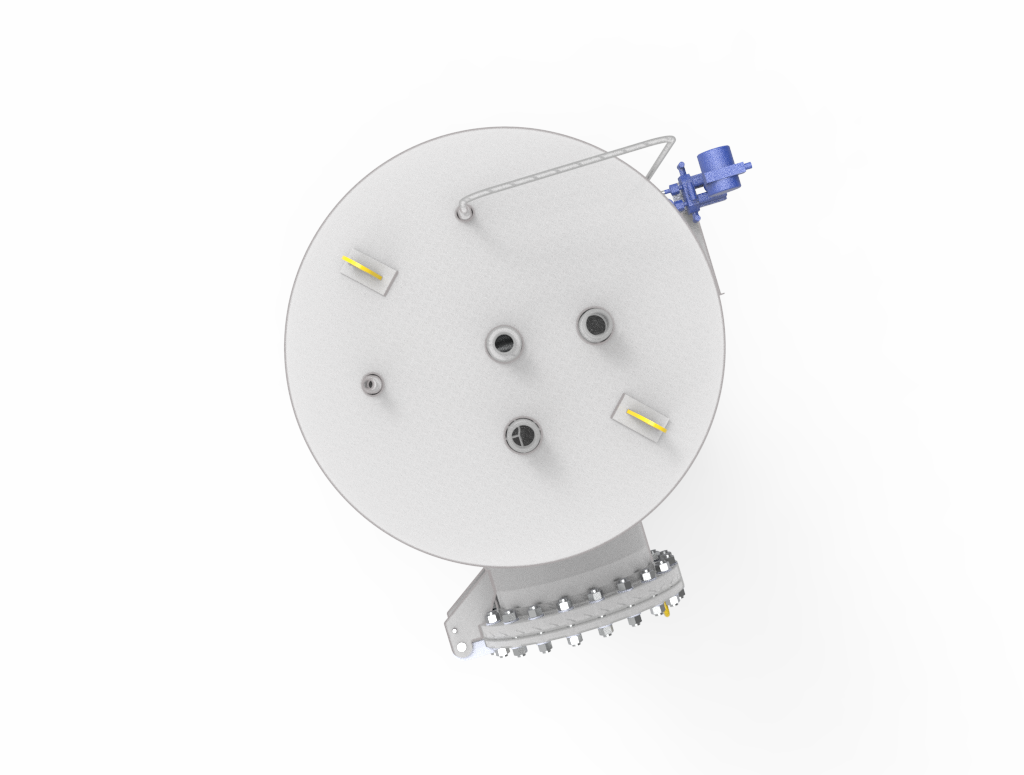

Фильтр (2025)
Предназначен для очистки воды от растворенных примесей.
Фильтр представляет собой вертикальный цилиндрический сосуд с эллиптическими днищами внутренним диаметром 1000 мм и толщиной стенки 10 мм.
Фильтр снабжен опорой, штуцерами входа и выхода исходной воды, штуцером сдувки, штуцер отбора проб, штуцер подвода воды для довыгрузки ионитов, штуцером под гидрозагрузку и гидровыгрузку фильтрующего материала, штуцер перепада давления и двумя люками.
Технические характеристики:
| Классификационное обозначение по СТО В Росатом 1120-002-2018 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Производительность, не более, м3/ч | 12,6 | |
| Давление: рабочее, не более МПа гидроиспытаний, МПа | 1,0 1,4 | |
| Температура рабочая, не более,°С | 20 | |
| Вместимость, не более, м. куб. | 1,47 | |
| Рабочая среда | декарбонизованная вода | |
| Основной конструкционный материал | Сталь08Х18Н10Т 12Х18Н10Т ГОСТ 5632-2014 | |
| Срок службы, не менее, лет | 60 | |
| Масса изделия, не более, кг | 947 |
Фильтр
Фильтр
Фильтр
Фильтр

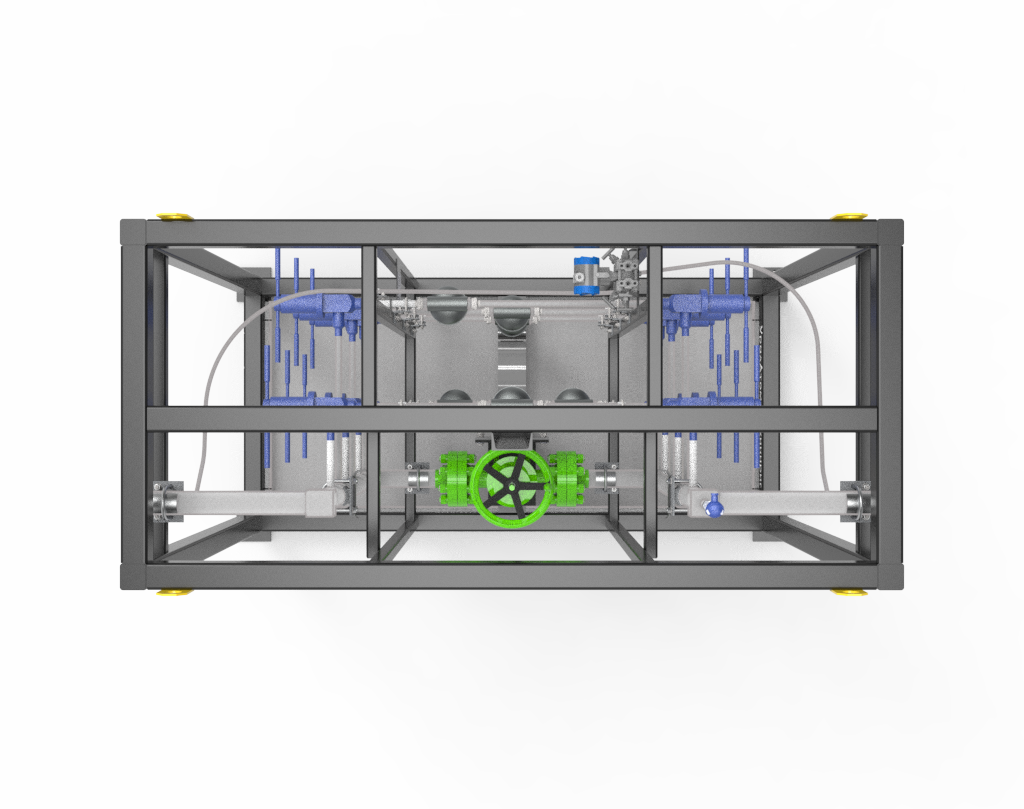

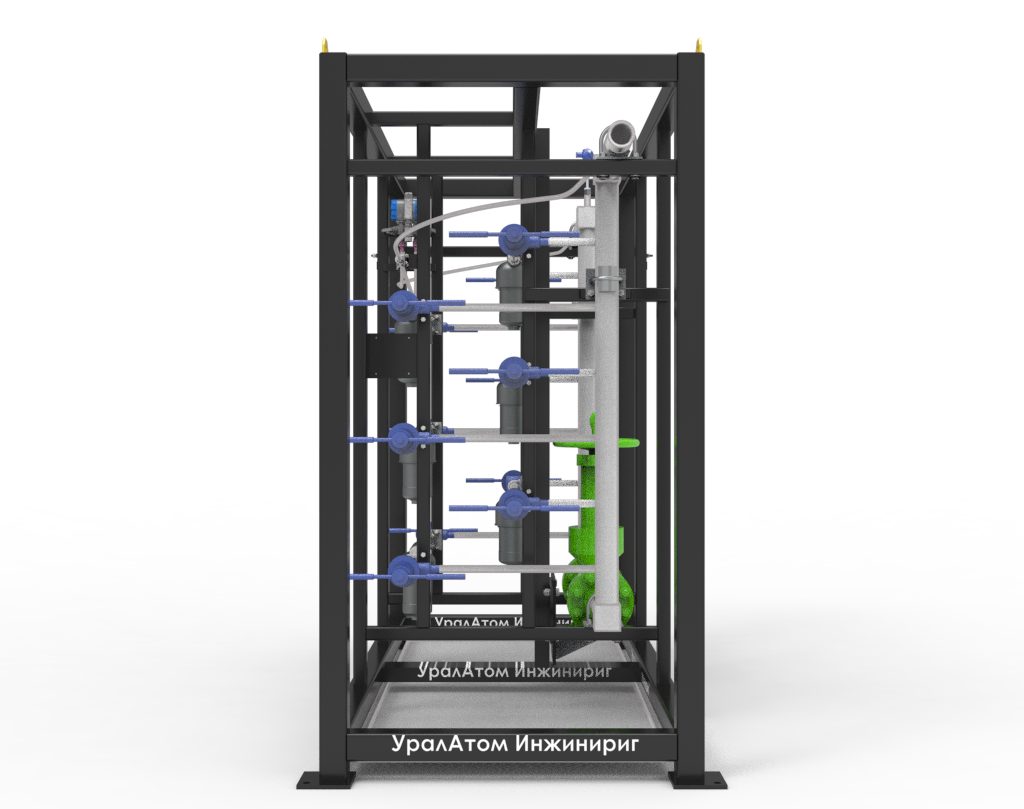

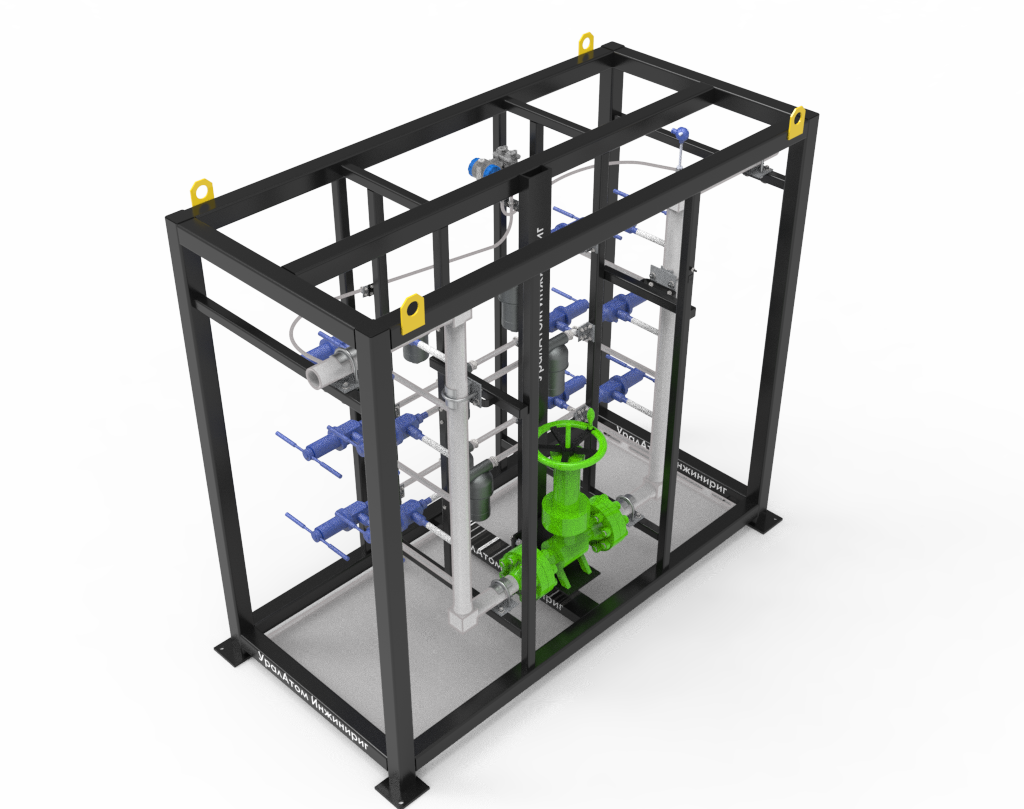

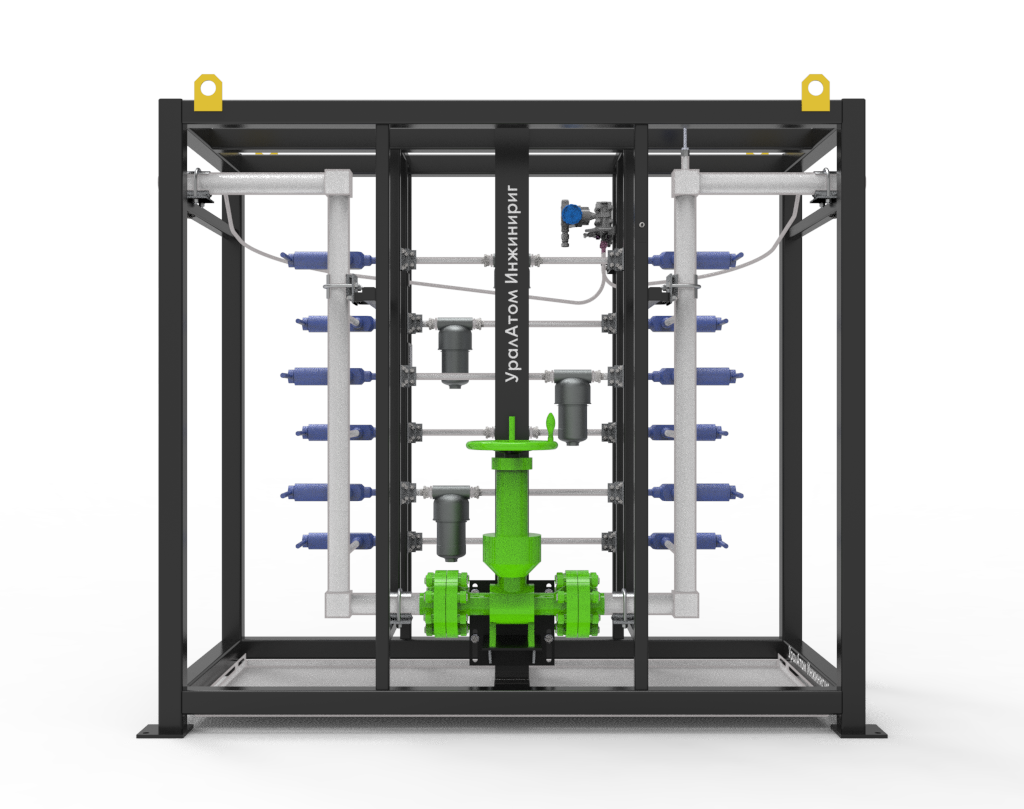

Блок фильтров (2025)
Предназначен для очистки от механических примесей запирающей воды стенда для испытаний ГЦНА.
Трубопроводы блока представляют собой подводящий и отводящие трубы DN 65 мм, соединенным между собой участками труб DN20 с размещенными на них гидравлическими фильтрами.
Гидравлические фильтры - покупные изделия представляющие собой разъемный стальной корпус с размещенным внутри фильтрующим элементом.
Рама представляет собой сварную конструкцию, выполненную из сортового проката (швеллеры, уголки) для размещения трубопроводов с арматурой и фильтрами.
Трубопроводная арматура – покупные изделия, предназначенные для перекрытия трубопроводов вручную.
КИП состоит из датчика разности давлений до и после гидравлических фильтров и датчика температуры на подводящем трубопроводе.
Технические характеристики:
| Категория сейсмостойкости по НП-031-01 | III | |
| Давление:
рабочее, не более, МПа расчетное, МПа пробное (гидроиспытаний), МПа | 17,6 17,6 23,1 | |
| Температура:
расчетная, °С рабочей среды, °С | 90 90 | |
| Тонкость фильтрации (номинальная/абсолютная) | 16/25 мкм | |
| Фильтрующий элемент | 340.100А | |
| Максимальный расход | 1,3 м3/ч | |
| Максимальный перепад давления на фильтроэлементе | 0,7 МПа | |
| Рабочая среда | вода обессоленная | |
| Основной конструкционный материал | Сталь 12Х18Н10Т ГОСТ 5632-2014 | |
| Срок службы, не менее, лет | 30 |
Блок фильтров
Блок фильтров
Блок фильтров
Блок фильтров

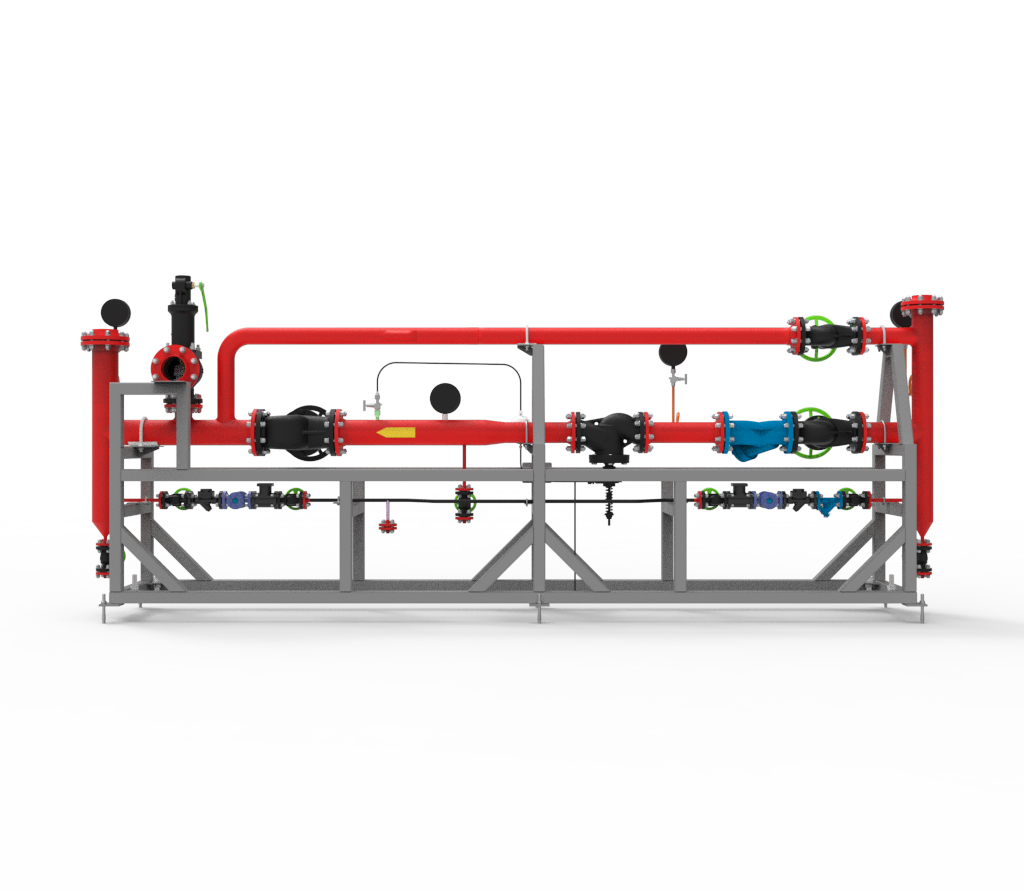

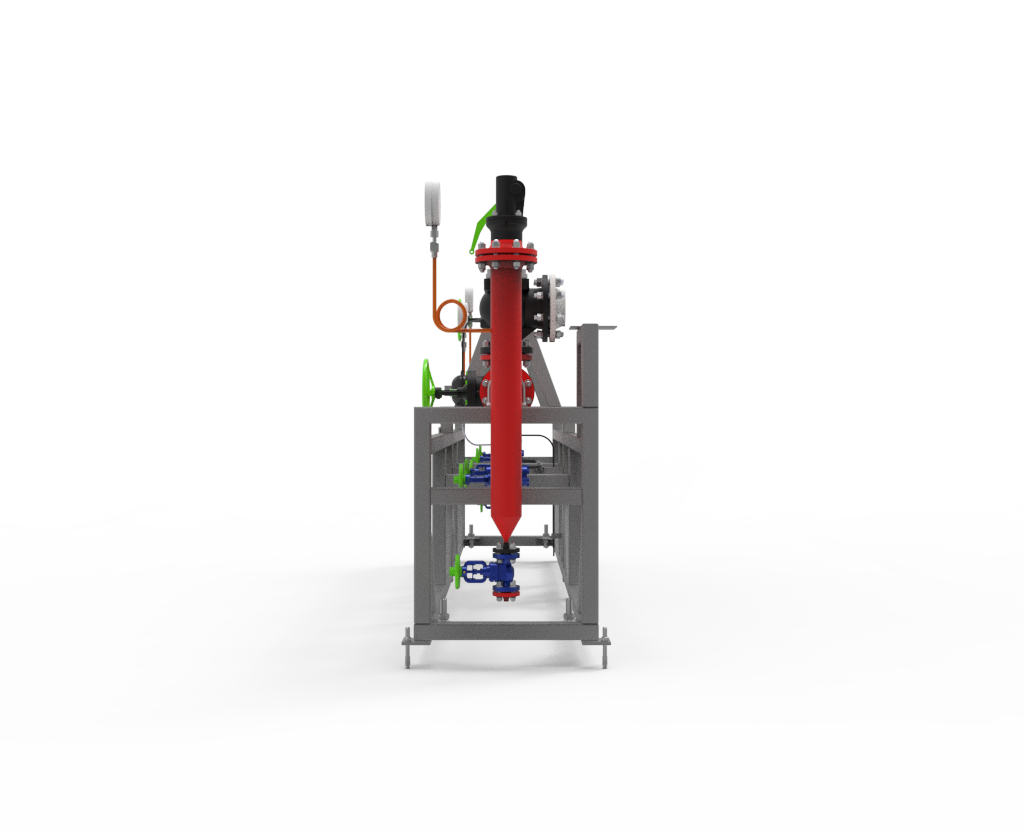

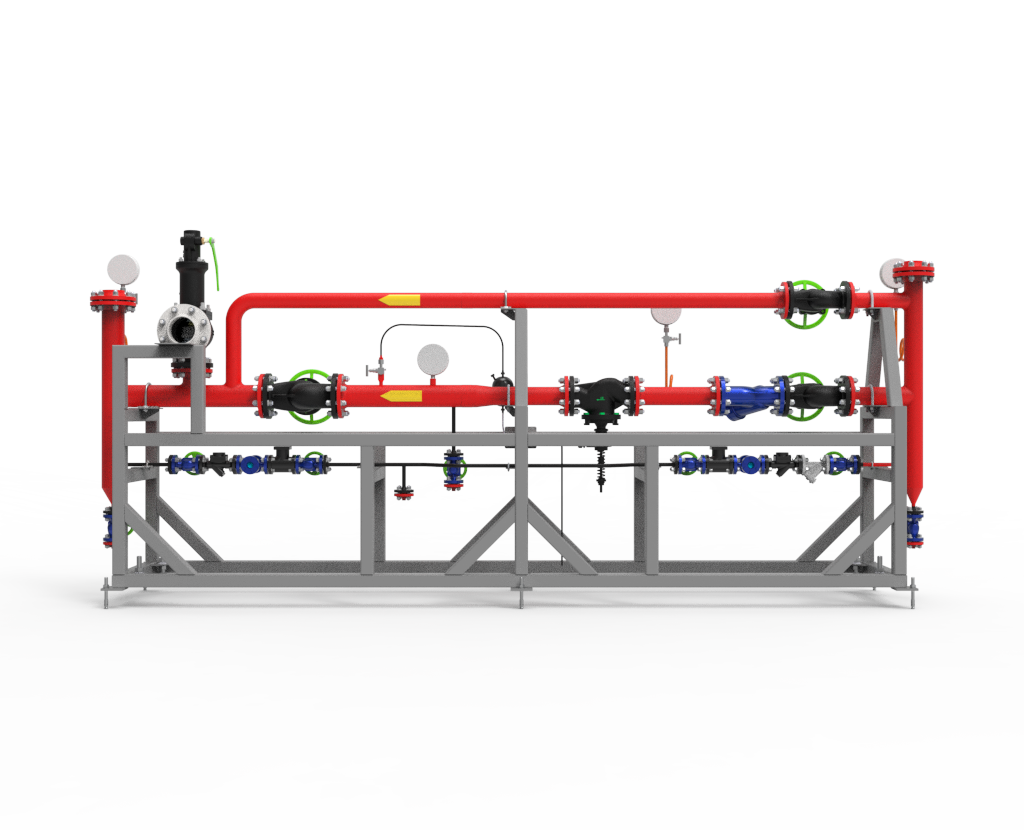

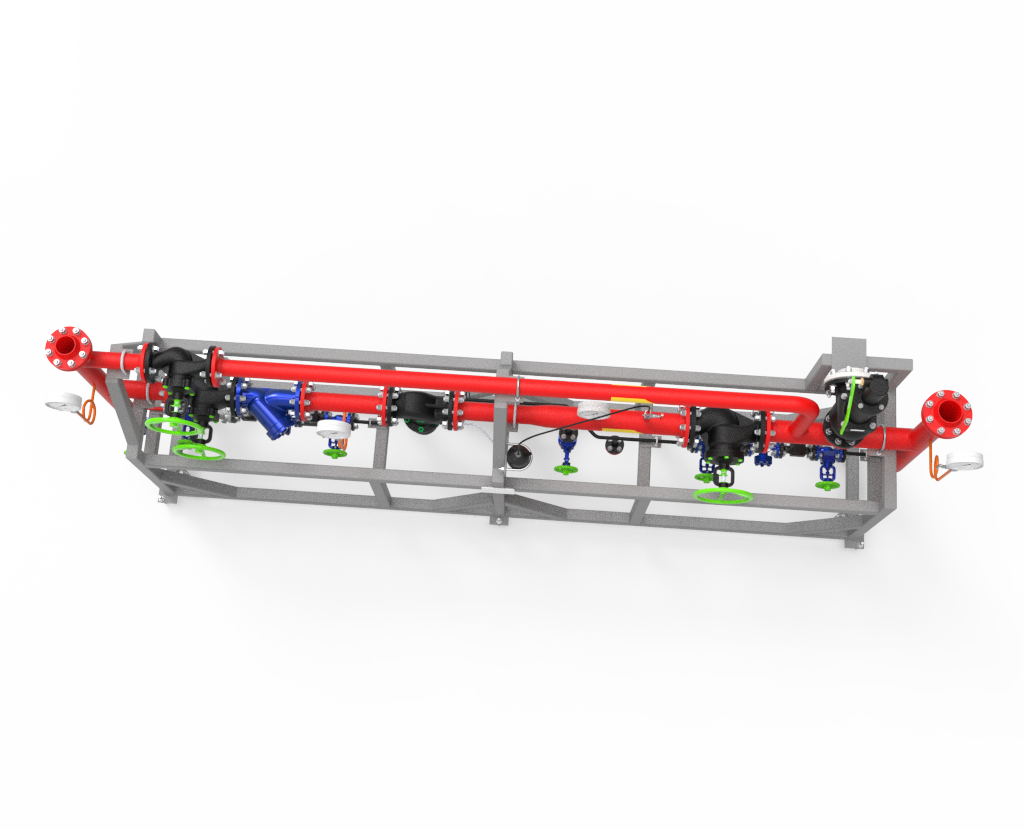

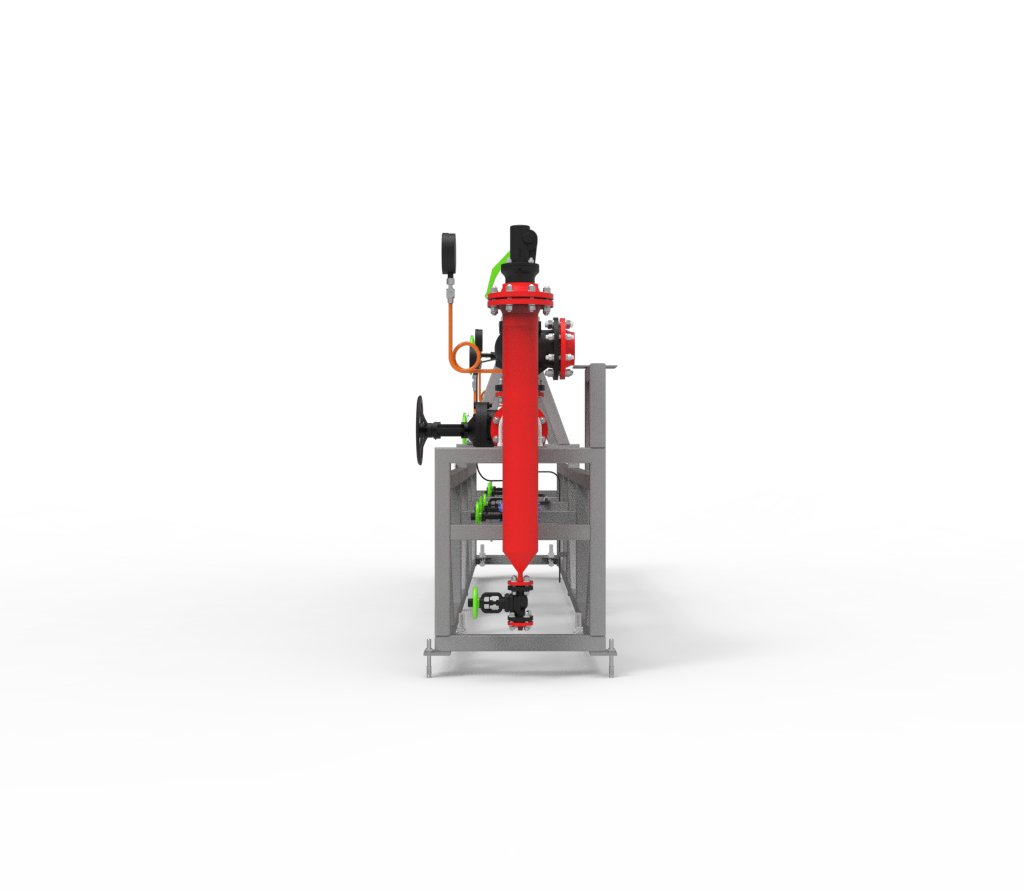

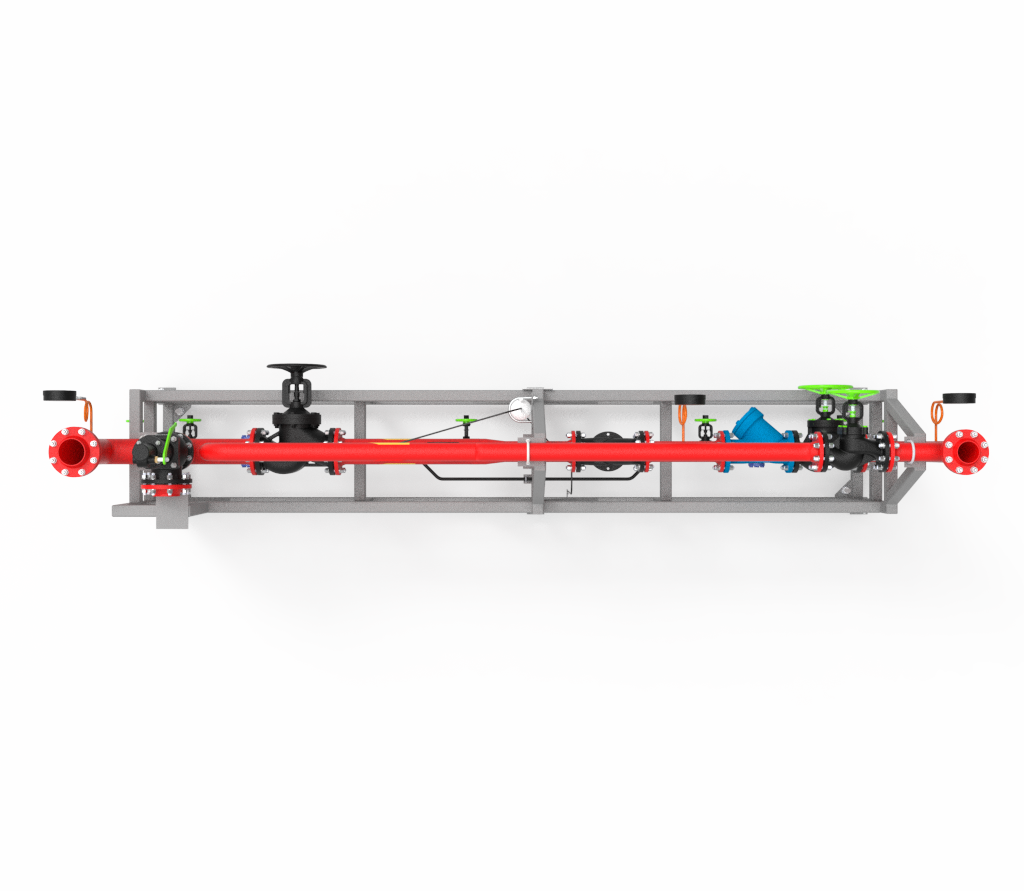

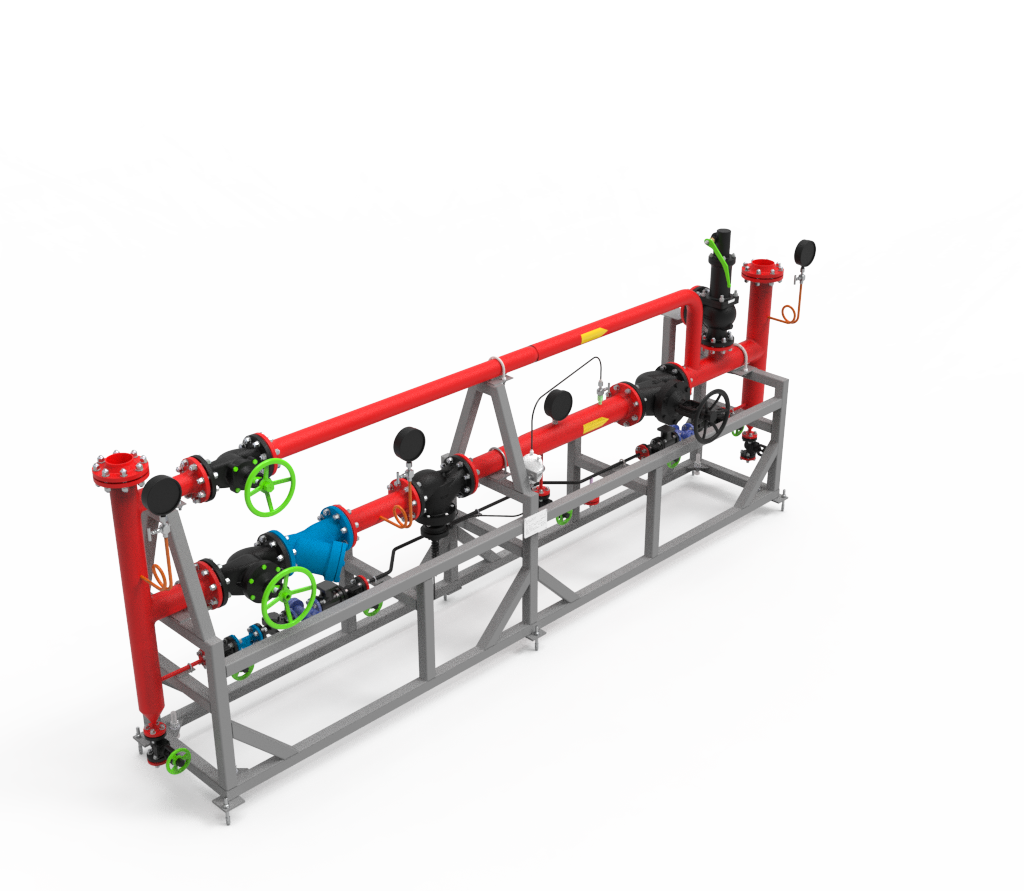

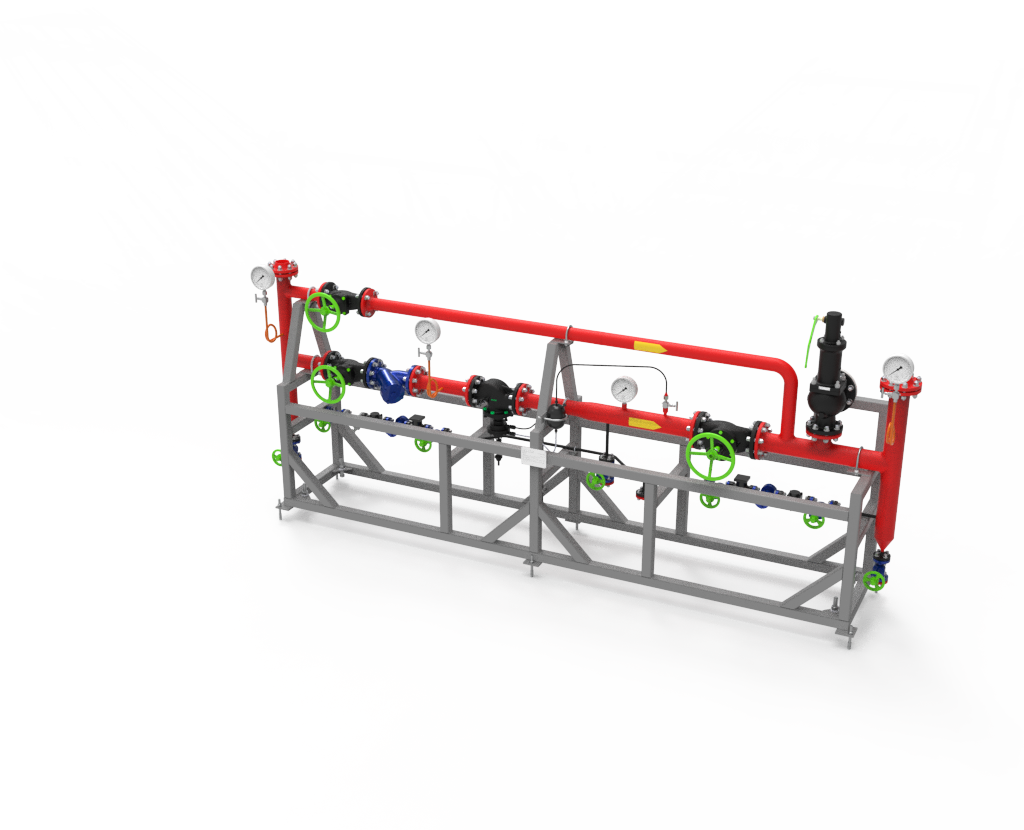

Редукционная станция (2025)
Предназначена для снижения и поддержания на постоянном уровне давления пара, поступающего от источника к потребителю.
Представляет собой два вертикальных коллектора, соединённых между собой тремя горизонтальными участками. На левом коллекторе в верхней части предусмотрены штуцеры для подачи исходного пара, в нижней части – для выдачи конденсата (опорожнения коллектора при обслуживании). На правом коллекторе в верхней части предусмотрен штуцер для отвода пара сниженного давления, в нижней части – для выдачи конденсата (опорожнения коллектора при обслуживании). На верхнем горизонтальном участке установлен патрубок для слива накопившегося конденсата при обслуживании линии. Нижняя линия в центральной части имеет патрубок для слива конденсата при эксплуатации станции.
На трубопроводе также установлены штуцера для измерительных приборов, комплект арматуры: запорные вентили; регулятор давления «после себя»; клапан предохранительный; конденсатоотводчики; фильтры сетчатые; смотровые стекла; обратные клапаны.Технические характеристики:
| Классификационное обозначение по СТО В Росатом 1120-002-2018 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Давление рабочее, не более, МПа | на входе (абс.) 0,45 на выходе (абс.) 0,35 | |
| Температура среды рабочая, не более, °С | 145 | |
| Расход пара, не более, кг/ч | номинальный 1500 максимальный 3000 | |
| Расчетные параметры, не более | - давление расчетное 0,6 МПа
- температура расчетная 165°С | |
| Габаритные размеры, не более, мм | - длина 4455 - ширина 835 - высота 1675 | |
| Рабочая среда | пар насыщенный | |
| Основной конструкционный материал: | - арматуры сталь углеродистая ГОСТ 380-2005
- трубопровода сталь углеродистая ГОСТ 380-2005 - рамы сталь углеродистая ГОСТ 380-2005 | |
| Масса, не более, кг | 730 |
Редукционная станция
Редукционная станция
Редукционная станция
Редукционная станция

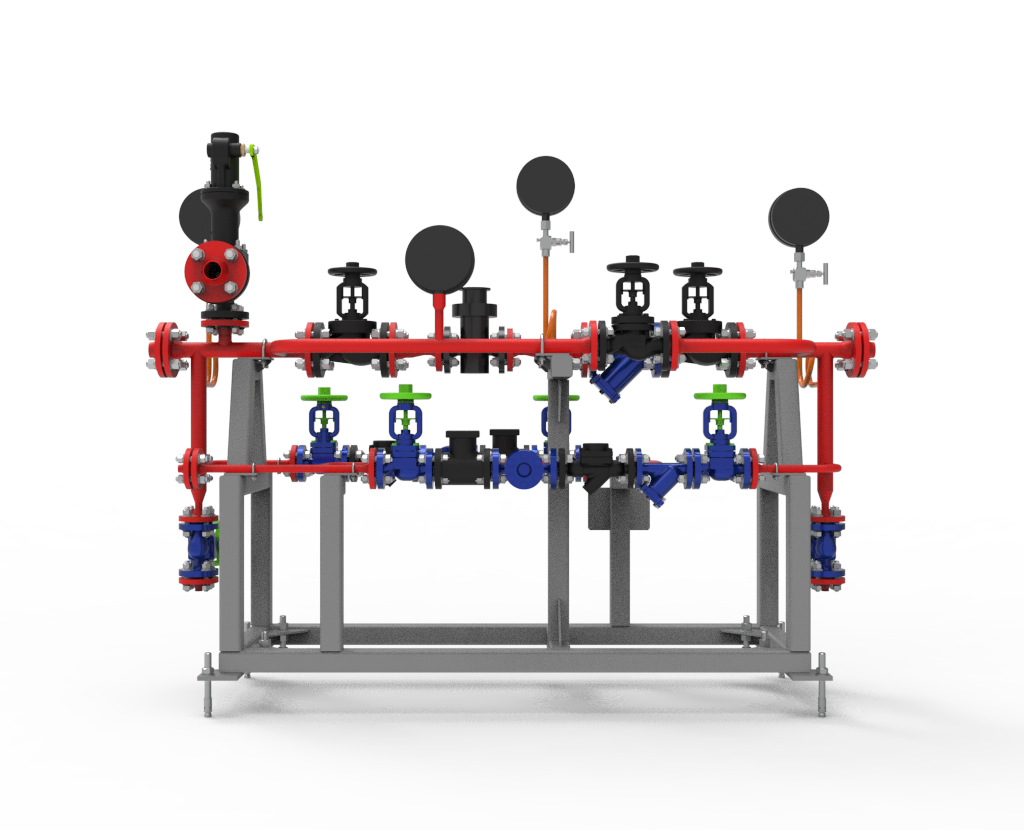

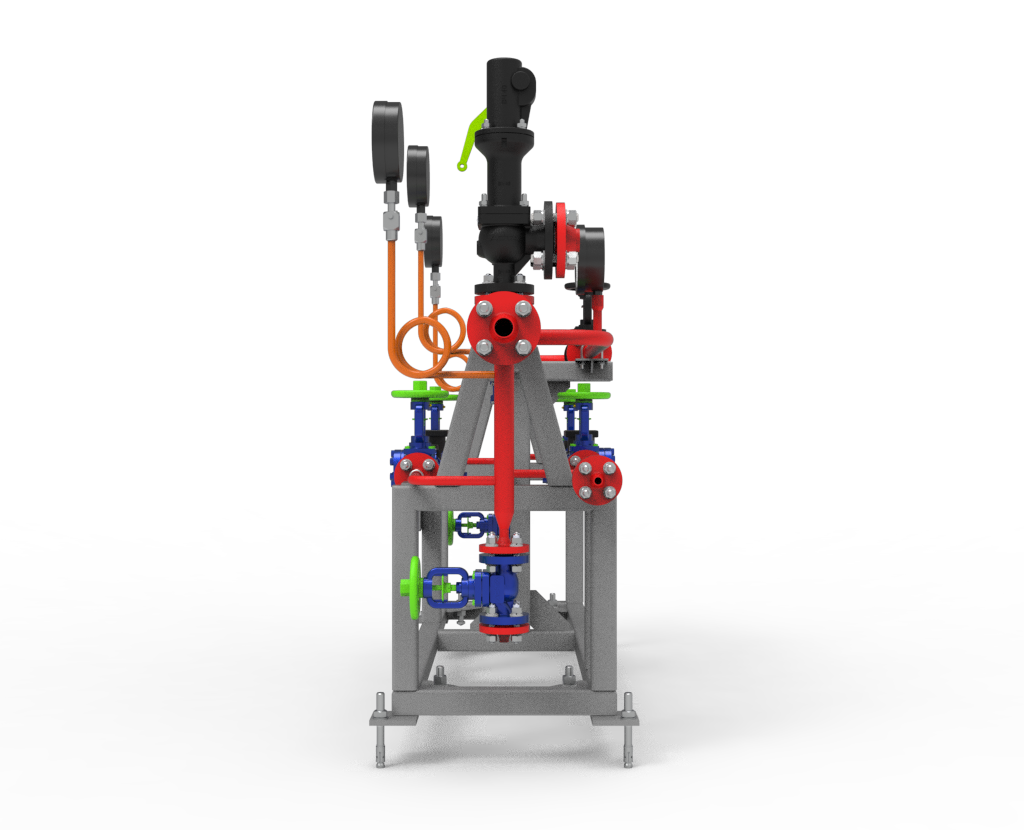

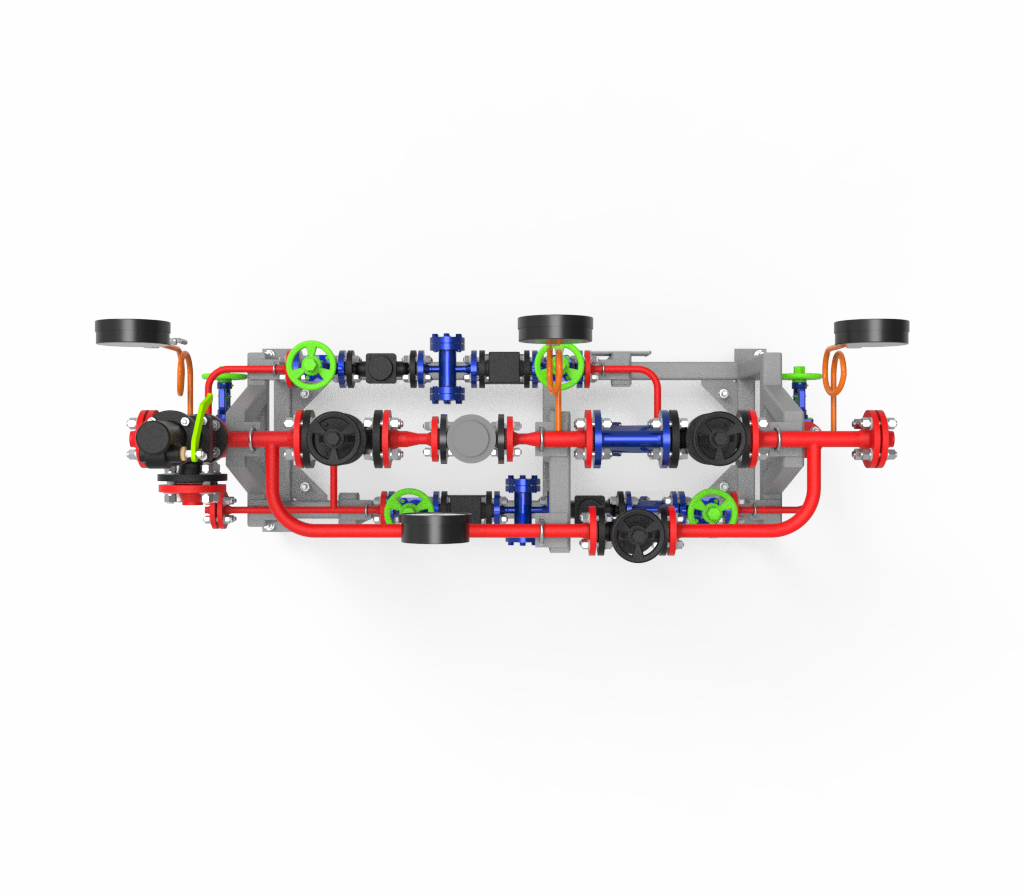

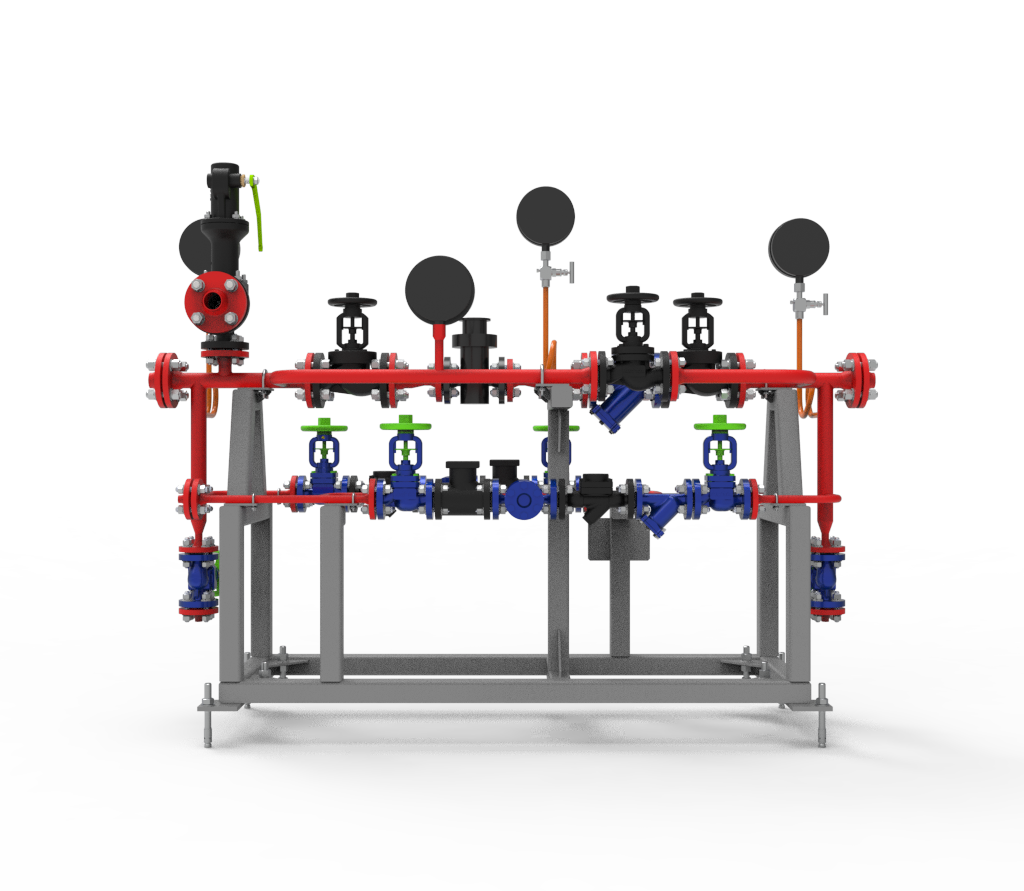

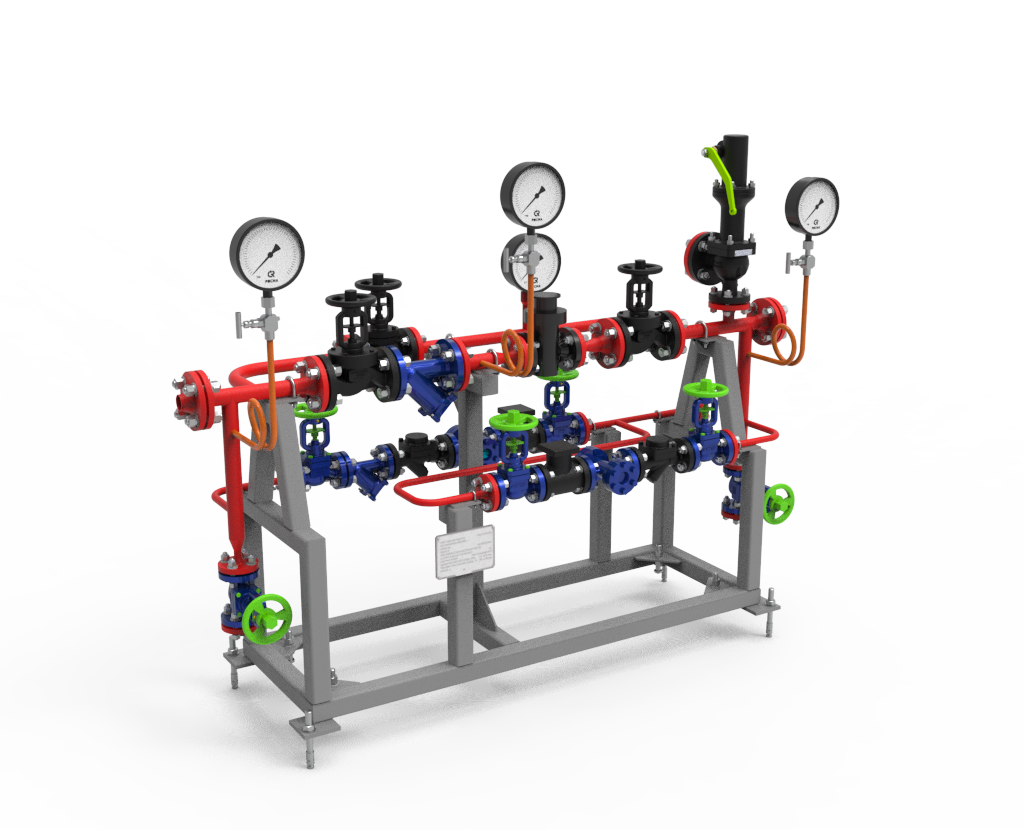

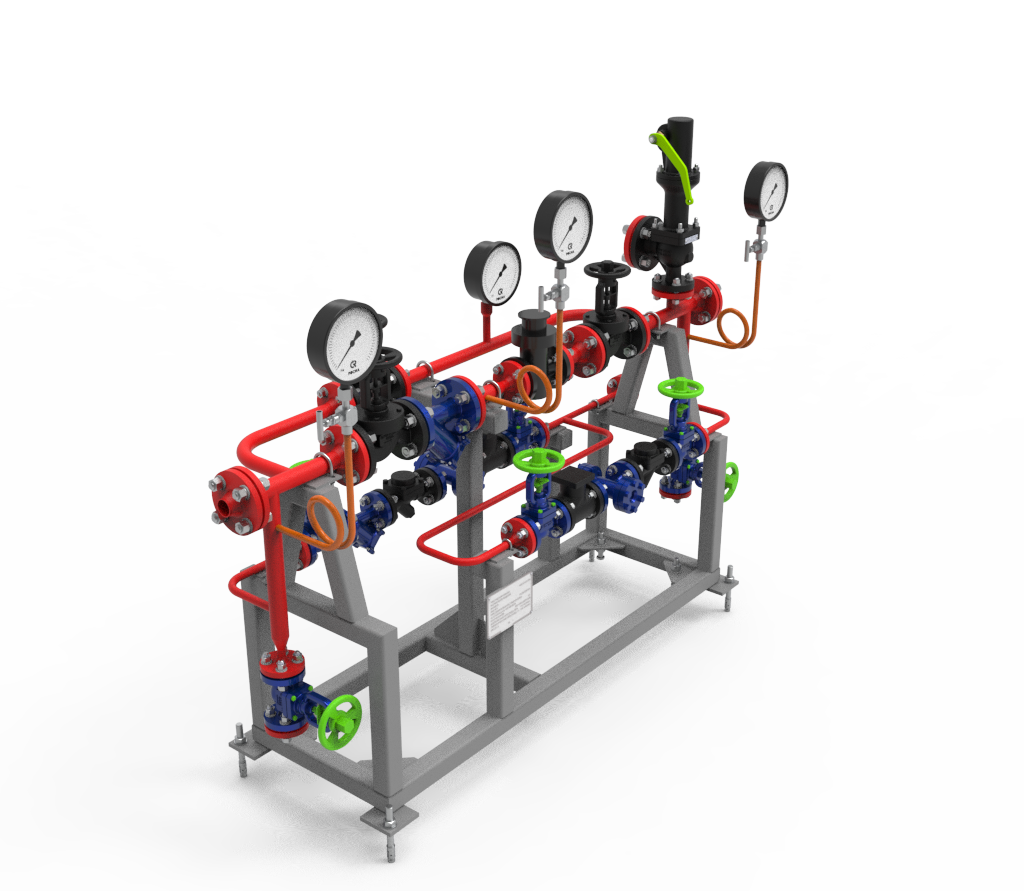

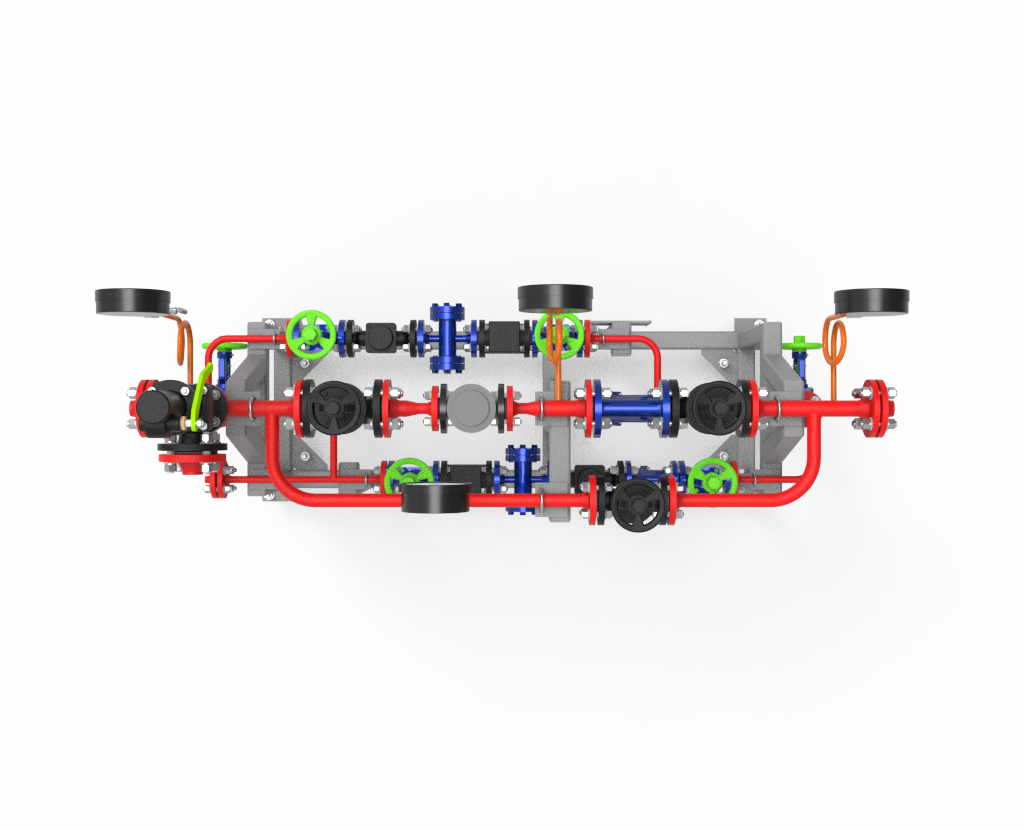

Узел редуцирования (2025)
Предназначен для снижения и поддержания на постоянном уровне давления пара, поступающего от источника к потребителю.
Представляет собой два вертикальных коллектора, соединённых между собой тремя горизонтальными участками. Левый вертикальный коллектор предназначен для приема исходного пара и отвода конденсата, правый коллектор – для отвода пара сниженного давления и отвода конденсата. Средний верхний горизонтальный участок предусмотрен для передачи пара, нижний – для отвода конденсата. Верхний боковой участок запасной, предназначен для подачи пара в обход арматуры для проведения ревизии.
На левом коллекторе в верхней части предусмотрены штуцеры для подачи исходного пара, в нижней части – для выдачи конденсата (опорожнения коллектора при обслуживании). На правом коллекторе в верхней части предусмотрен штуцер для отвода пара сниженного давления, в нижней части – для выдачи конденсата (опорожнения коллектора при обслуживании). Нижняя линия имеет патрубок для слива конденсата при эксплуатации узла редуцирования.
На трубопроводе также установлены штуцера для измерительных приборов и комплект арматуры.
Технические характеристики:
| Классификационное обозначение по СТО В Росатом 1120-002-2018 | 4Н | |
| Категория сейсмостойкости по НП-031-01 | III | |
| Давление рабочее, не более, МПа | на входе (абс.) 0,45 на выходе (абс.) 0,35 | |
| Температура среды рабочая, не более, °С | 145 | |
| Расход пара, не более, кг/ч | 60 | |
| Расчетные параметры, не более | - давление расчетное 0,6 МПа - температура расчетная 165°С | |
| Габаритные размеры, не более, мм | - длина 1760 - ширина 535 - высота 1285 | |
| Рабочая среда | пар насыщенный | |
| Основной конструкционный материал: | - арматуры сталь углеродистая ГОСТ 380-2005 - трубопровода сталь углеродистая ГОСТ 380-2005 - рамы сталь углеродистая ГОСТ 380-2005 | |
| Масса, не более, кг | 210 |
Узел редуцирования
Узел редуцирования
Узел редуцирования
Узел редуцирования

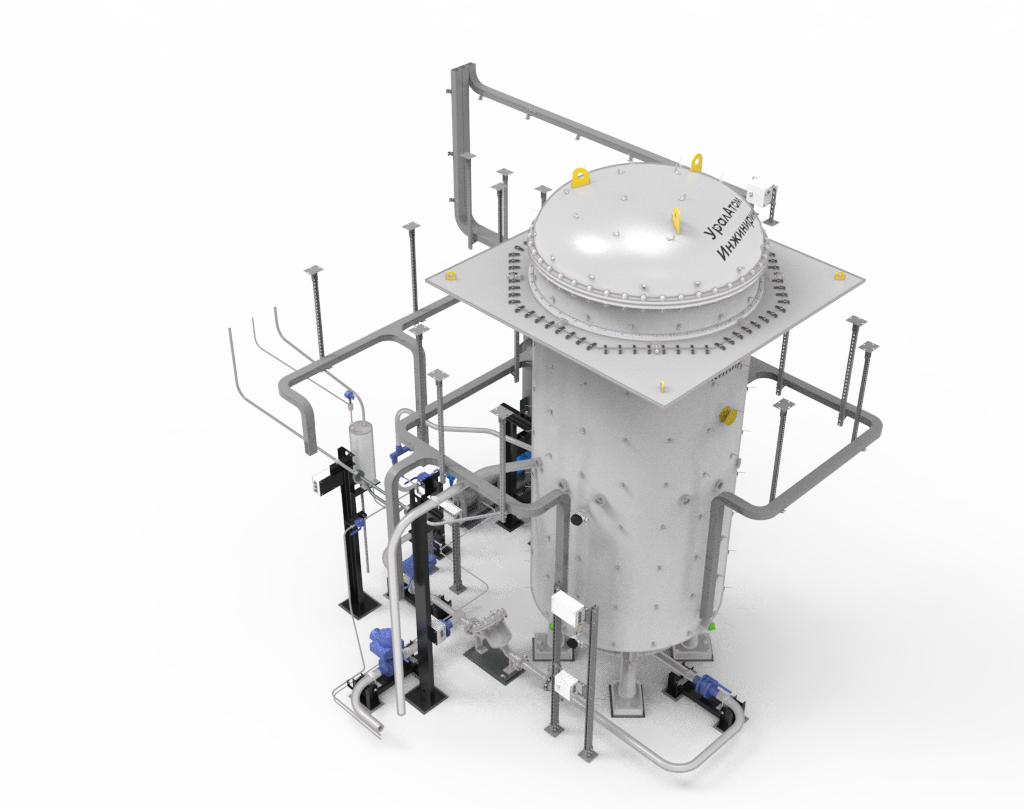

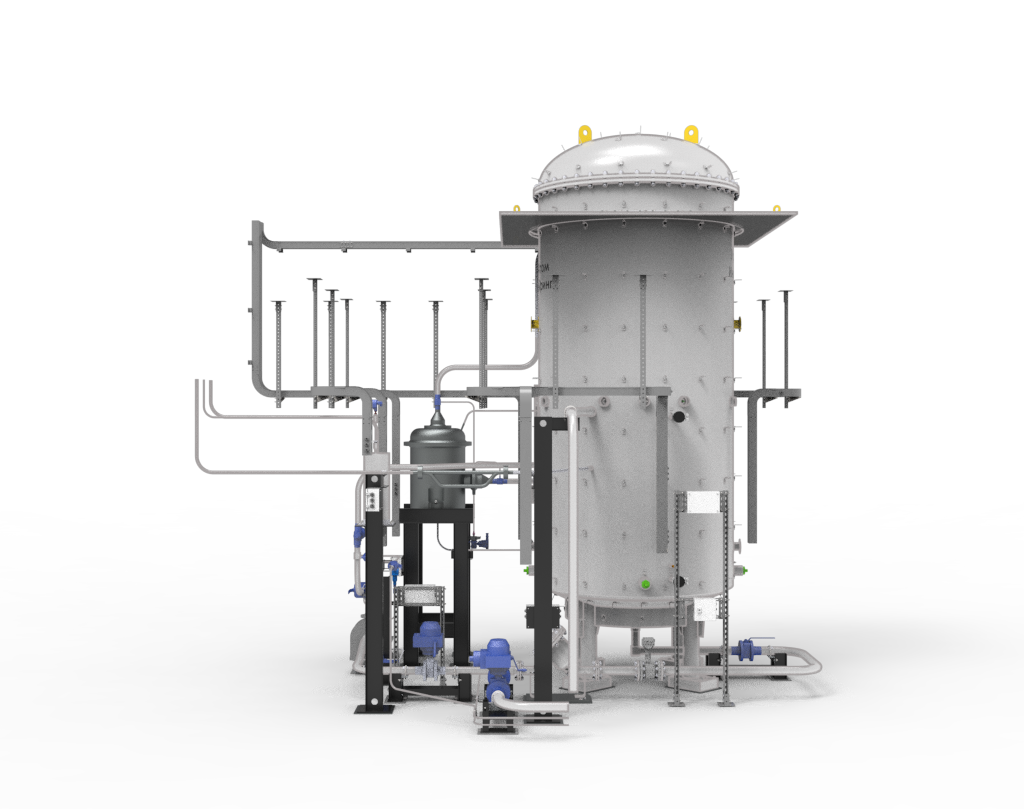

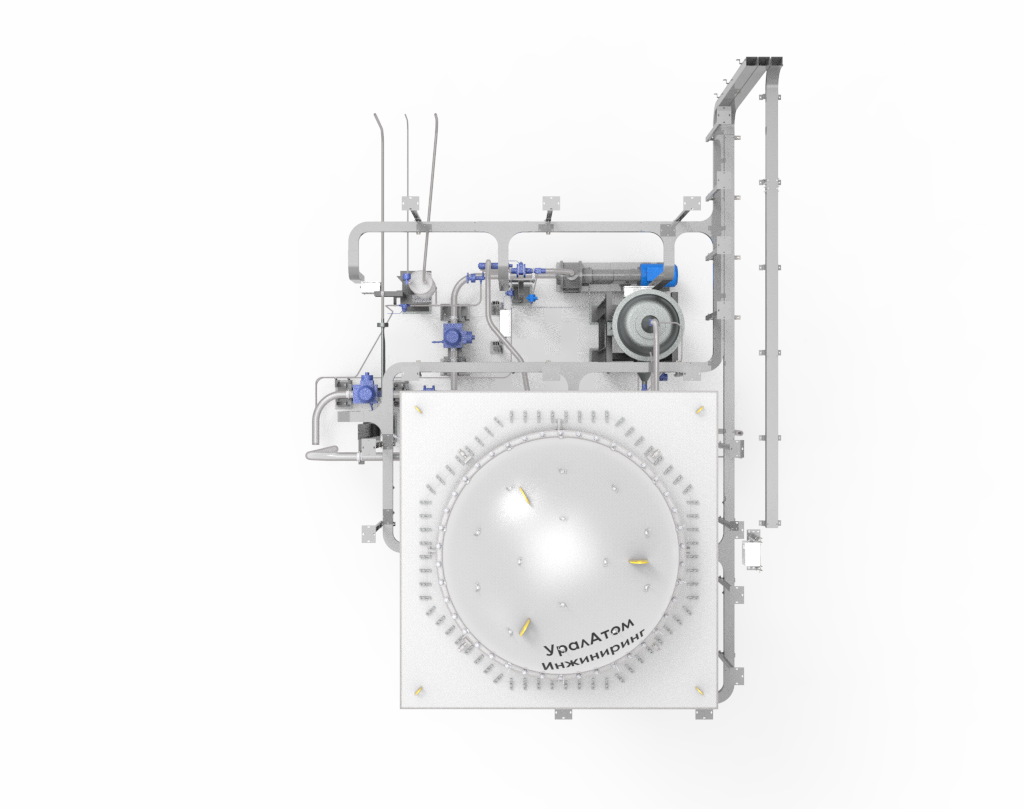

Ванна для дезактивации (2025)
Ванна предназначена для проведения дезактивации насосного агрегата как в сборе, так и отдельных его элементов, и узлов от загрязнения методом промывки дезактивирующими растворами.

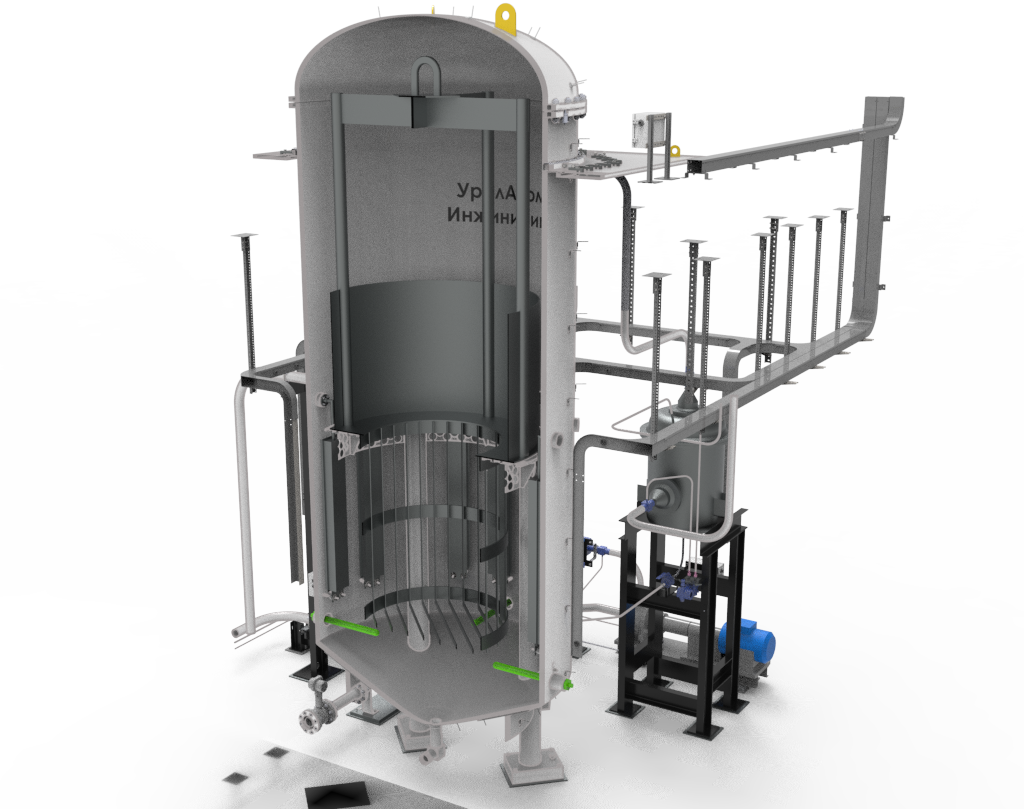

Ванна представляет собой вертикальный цилиндрический корпус с торосферическим днищем и крышкой. Особенностью этой ванны является опорная конструкция, в которой вес дезактивируемого узла передается на четыре вертикальные стойки через опорное кольцо, на которое устанавливается насосный агрегат или съемная корзина. Опорное кольцо сварено со стойками и укреплено обечайкой и ребрами жесткости. Сверху ванна закрывается крышкой, опирающейся на фланец корпуса.
Холодильник представляющий собой змеевиковый теплообменник, предназначенный для охлаждения отбираемого на пробу раствора до 40 °С.
Фильтр аэрозольный предназначен для исключения выхода газоаэрозолей в производственное помещение
Фильтр-ловушка предназначена для исключения загрязнения помещения обслуживания ванны.
Агрегат насосный предназначен для подачи рабочей среды в ванну.
Технические характеристики:
| Категория сейсмостойкости по НП-031-01 | II | |
| Давление:
рабочее в ванне; гидроиспытаний ванны; рабочее в холодильнике, МПа; гидроиспытаний холодильника, МПа | гидростатическое налив 0,5 0,8 | |
| Температура дезактивирующего раствора в ванне, в процессе дезактивации, °С отбираемых проб раствора, не более, °С; расчетная температура, °С | от +80 до +90 +40 +90 | |
| Производитель насоса рециркуляции, м3/час | 25 | |
| Напор насоса, м | 52 | |
| Мощность насоса, кВт | 11 | |
| Мощность ТЭН, кВт | 4х15 | |
| Установленная мощность электрооборудования, не более, кВт | 90 | |
| Вместимость, м3 | 13 | |
| Рабочий объем, м3 | 5 | |
| Рабочая среда | вода, дезрастворы | |
| Основной конструкционный материал | Сталь 12Х18Н10Т ГОСТ 5632-2014 | |
| Срок службы, не менее, лет | 70 | |
| Масса ванны, не более, кг | 3 500 |
Ванна дезактивации
Ванна дезактивации
Ванна дезактивации
— Бесплатные Сайты и CRM.
